| Place of Origin | CHINA |
| 브랜드 이름 | ROSCHEN |
| 인증 | ISO |
| Model Number | BQ NQ HQ PQ NQ3 HQ3 PQ3 |

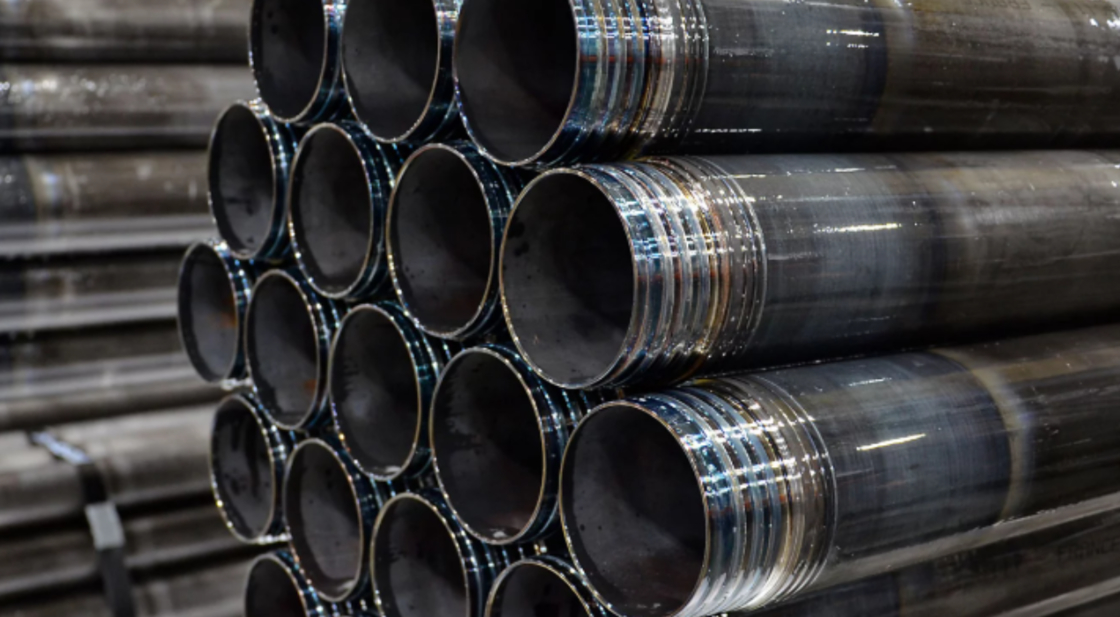

지열 및 다이아몬드 코어 드릴링용 와이어라인 드릴 로드
드릴 로드
업계 표준 B, N, H 및 P-HD 크기로 제공되는 ROSCHEN 드릴 로드는 드릴링 요구 사항에 맞게 1.5m 및 3m 길이로 제공됩니다. 컨테이너 공급 옵션으로만 대량으로 제공하며, 다양한 컨테이너 무게와 크기를 사용할 수 있습니다.
지열 및 코어 드릴링 로드
ROSCHEN은 업계 최고의 전문 지식, 프리미엄 제품 및 첨단 기술을 결합하여 탐사 드릴링 분야에서 독특한 제품을 제공합니다. 당사의 표준 와이어라인 로드는 와이어라인 드릴링의 글로벌 벤치마크이며, 전 세계적으로 신뢰받고 입증되었습니다. 혁신적인 엔지니어링과 최첨단 제조를 통해 ROSCHEN은 정밀성과 성능으로 시장의 변화하는 요구 사항을 충족합니다.
와이어라인 드릴 로드 특징:
. 글로벌 표준
. 정밀 엔지니어링
. 시장 중심 설계
. 보어홀 안정성 향상
장점:
프리미엄 정밀 합금 튜빙
1. 이음매 없는 고급 합금강으로 제조.
2. 정밀하게 제어된 동심도, 직진도 및 처리.
3. 원치 않는 굽힘력을 최소화하기 위해 응력 완화 처리.
고성능 스레딩
1. 빠르고 쉽게 조립 및 분해할 수 있도록 테이퍼형 거친 나사산.
2. 30~35%의 하중 효율은 표준 드릴링 하중을 지원합니다.
3. 부드러운 결합과 지속적인 내구성을 위해 설계되었습니다.
전벽 열처리
1. 처리되지 않은 강철보다 140%의 재료 강도를 제공합니다.
2. 처리된 박스 및 핀 나사산은 작동 수명을 연장합니다.
3. 더 깊은 드릴링을 위해 인장 강도와 항복 강도를 높입니다.
최적화된 조인트 설계
1. 이중 숄더 조인트는 유체 손실을 최소화합니다.
2. 내장된 로드 무게는 적절한 장력 분배를 보장합니다.
3. 전체 드릴 스트링 안정성과 성능을 향상시킵니다.
드릴 로드의 미터법 길이
| 크기 | 길이(m) | OD(mm) | ID(mm) | 무게(KG) | 나사산 피치(mm) | 핀 길이(mm) | 내용물(1/100m) |
| BQ | 1.5 M | 55.6 | 46.1 | 9 | 8.5 | 44.45 | 167.00 |
| BQ | 3.0 M | 55.6 | 46.1 | 18 | 8.5 | 44.45 | 167.00 |
| NQ | 1.5 M | 69.9 | 60.3 | 11.6 | 8.5 | 44.45 | 286.00 |
| NQ | 3.0 M | 69.9 | 60.3 | 23.1 | 8.5 | 44.45 | 286.00 |
| HQ | 1.5 M | 88.9 | 77.8 | 17.1 | 8.5 | 44.45 | 475.00 |
| HQ | 3.0 M | 88.9 | 77.8 | 34.2 | 8.5 | 44.45 | 475.00 |
| PQ | 1.5 M | 114.3 | 101.6 | 25.4 | 10.2 | 62.8 | 811.00 |
| PQ | 3.0 M | 114.3 | 101.6 | 50.7 | 10.2 | 62.8 | 811.00 |
로드 번들 세부 정보
| 크기 | 길이(m) | 번들당 로드 수 | 길이(mm) | 너비(mm) | 높이(mm) | Wt./번들(mm) | 번들/컨테이너(40ft HC) |
| BQ | 1.5 M | 19 | 1580 | 292 | 254 | 181 | 126 |
| BQ | 3.0 M | 19 | 3080 | 292 | 254 | 355 | 63 |
| NQ | 1.5 M | 19 | 1580 | 368 | 330 | 239 | 100 |
| NQ | 3.0 M | 19 | 3124 | 368 | 330 | 453 | 52 |
| HQ | 1.5 M | 19 | 1580 | 470 | 406.4 | 343 | 60 |
| HQ | 3.0 M | 19 | 3080 | 470 | 406.4 | 674 | 35 |
| PQ | 1.5 M | 7 | 1580 | 356 | 320 | 190 | 104 |
| PQ | 3.0 M | 7 | 3080 | 356 | 320 | 370 | 52 |
사양 데이터
| 사양 | BQ | NQ | HQ | PQ |
| OD | 55.60 mm | 69.90 mm | 88.90 mm | 114.30 mm |
| ID(박스 숄더) | 46.00 mm | 60.30 mm | 77.80 mm | 101.60 mm |
| 벽 두께 | 4.90 mm | 4.80 mm | 5.55 mm | 6.35 mm |
| 로드/홀 간극 부피 | 0.40 l/m | 0.68 l/m | 1.05 l/m | 1.54 l/m |
| 권장 최대 깊이 | 1500 m | 2000m | 1500 m | 1500 m |
| 권장 최대 풀백 | 112 kN | 140 kN | 326 kN | 352 kN |
| 권장 최대 드릴링 토크 | 759 Nm | 1257 Nm | 2503 Nm | 5438 Nm |
| 최소 항복 강도(조인트) | 1070 MPa | 1070 MPa | 1070 MPa | 1070 MPa |
| 최소 인장 강도(조인트) | 1200 MPa | 1200 MPa | 1200 MPa | 1200 MPa |
| 붕괴 압력 | 114 MPa | 81 MPa | 69 MPa | 55 MPa |
지역별 최대 컨테이너 무게
| 목적지 | 20' 표준 | 40' 표준 |
| 알바니아, 티라나 | 21 700 | 24 204 |
| 호주, 멜버른, 프리맨틀 | 16 000 | 19 400 |
| 브라질, 산토스 | 22 000 | 23 000 |
| 콜롬비아, 카르타헤나 | 22 000 | 23 000 |
| 칠레, 산티아고, 산 안토니오 | 22 000 | 23 000 |
| 도미니카 공화국, 리오 하이나 | 21 700 | 23 000 |
| 핀란드, 헬싱키 | 21 700 | 24 404 |
| 독일, 뉘른베르크 | 21 700 | 24 404 |
| 과테말라, 과테말라 시티 | 18 800 | 20 000 |
| 네덜란드 | 21 700 | 24 404 |
| 노르웨이, 오슬로 | 21 700 | 24 404 |
| 파키스탄, 카라치 | 21 700 | 24 404 |
| 페루, 카야오 | 22 000 | 24 404 |
| 러시아, 상트페테르부르크, 모스크바 | 21 700 | 24 404 |
| 남아프리카 공화국, 케이프타운 | 21 500 | 24 404 |
| 스웨덴, 헬싱보리 | 21 700 | 24 404 |
| 터키, 이즈미르, 이스탄불 | 21 500 | 24 404 |
| 영국, 로울리 레지스 | 21 700 | 24 404 |
| 우크라이나, 오데사 | 21 700 | 24 404 |
호환성 공지
드릴 로드의 최적의 성능과 수명을 보장하기 위해 ROSCHEN은 각 드릴 스트링 내에서 ROSCHEN에서 제조한 로드만 사용할 것을 권장합니다. 다른 제조업체의 로드는 재료, 나사산 설계 또는 제조 공정에서 유사해 보일 수 있지만, 치수 및 공차의 차이로 인해 호환성에 영향을 미치고 성능 저하 또는 조기 마모가 발생할 수 있습니다.
