아틀라스 코프코 T4W, T685 모델 드릴링 리그에 사용되는 잉거솔 랜드 스타일 DTH 드릴 파이프
| 원래 장소 | 중국 |
| 브랜드 이름 | ROSCHEN |
| 인증 | ISO |
| 모델 번호 | 4 1/2" |
제품 세부 정보
지불 및 배송 조건
최소 주문 수량
5개
가격
Negotiate
포장 세부 사항
강철 번들
공급 능력
100000000 PC
제품 설명

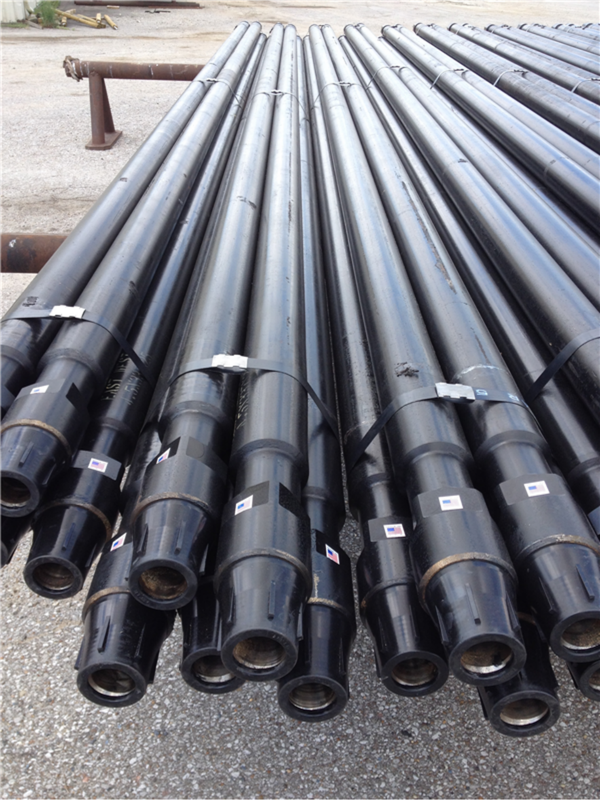

Atlas Copco T4W, T685 모델 드릴링 장비에 사용되는 Ingersoll Rand 스타일 DTH 드릴 파이프
Atlas Copco T4W, T685 모델 드릴링 장비에 사용되는 Ingersoll Rand 스타일 DTH 드릴 파이프
Ingersoll Rand 스타일 DTH 드릴 파이프
드릴 파이프 Schramm 스타일
드릴 파이프 Schramm 스타일 DTH 드릴 파이프는 응용 분야, 암석 유형, 구멍 깊이 또는 드릴 장비에 관계없이 모든 DTH 드릴링에서 중요한 역할을 합니다. 고품질 DTH 튜브의 주요 특징은 내구성, 정확성 및 관리 용이성입니다.
설명:
드릴 파이프 Schramm 스타일 및 Schramm T46 Sytle DTH 드릴 파이프
DTH 드릴 파이프는 압축 공기를 전달하여 해머에 동력을 공급하여 드릴링 작업을 수행합니다. Roschen Drill DTH 드릴 파이프는 우수한 합금으로 만들어지며 양쪽 나사산 끝이 이음매없는 강철 파이프에 마찰 용접됩니다. 고압 공기는 DTH 드릴 파이프를 통해 DTH 해머로 전달되는 동시에 DTH 해머에 회전력과 가압력을 전달합니다.
| Ingersoll Rand 스타일 드릴 파이프 기술 매개변수 | |
| 매개변수 | 사양 |
| 외경(OD) | 4-1/2인치(114.3mm) |
| 단일 길이 | 25피트(약 7.62m) |
| 벽 두께 | 0.337"(8.56mm) |
| 강철 등급 | E75, G105, S135(옵션) |
| 스레드 유형 | API 2-7/8" IF / API 3-1/2" REG |
| 재료 | 합금강 4140/4155, 담금질 및 템퍼링 |
| 연결 | 관성 마찰 용접(마찰 용접 공구 조인트) |
| Ingersoll Rand 스타일 드릴 파이프 사양 | |||||||||||
| 외경 A | 벽 B | 길이 L | 무게 | 거리 숄더 C에서 | 플랫 E 건너편 | 오목 직경 에프 | 휴면 위치 H | 오목한 길이 K | Hex M 건너편 | 연결 | 부품번호 |
| 4" | 0.33 | 25 | 365파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/4" | 3 1/2" | 2 7/8 등록 |
| 4" | 0.33 | 30' | 435파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/4" | 3 1/2" | 2 7/8 등록 |
| 4 1/2" | .337" | 25' | 415파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 Reg |
| 4 1/2" | .337" | 25' | 415파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 2 7/8 IF |
| 4 1/2" | .337" | 30' | 490파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 Reg |
| 4 1/2" | .337" | 30' | 490파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 2 7/8 IF |
| 4 1/2" | .500" | 30' | 670파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 Reg |
| 4 1/2" | .750" | 25' | 830파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 Reg |
| 4 1/2" | .750" | 30' | 990파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 Reg |
| 5" | .362" | 25' | 520파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 Reg |
| 5" | .362" | 30' | 610파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 Reg |
| 5" | .500" | 25' | 630파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 Reg |
| 5" | .500" | 30' | 755파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 Reg |
| 5" | .750" | 25' | 905파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 Reg |
| 5" | .750" | 30' | 1080파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 Reg |
| 5 1/2" | .500" | 25' | 735파운드 | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 베코 |
| 5 1/2" | .500" | 30' | 865파운드 | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 베코 |
| 5 1/2" | .500" | 25' | 735파운드 | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4FH |
| 5 1/2" | .500" | 30' | 865파운드 | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4FH |
| 5 1/2" | .750" | 25' | 1045파운드 | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 베코 |
| 5 1/2" | .750" | 30' | 1240파운드 | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 베코 |
| 5 1/2" | .750" | 25' | 1045파운드 | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4FH |
| 5 1/2" | .750" | 30' | 1240파운드 | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4FH |
| 참고: | |||||||||||
| 드릴 파이프 관련 기술 매개변수(길이, 직경, 렌치 플랫, 스레드 등)는 고객의 요구 사항에 따라 생산할 수 있습니다. | |||||||||||
고급 기능:
• 다양한 유형의 DTH 드릴링 시스템에 적합한 옵션의 전체 크기;
• 막대는 제조 정밀도가 높은 냉간 압연 강철로 만들어집니다.
• 마찰 용접을 통해 막대에 견고하게 연결된 스레드 조인트;
• 질화 공정을 통해 나사 연결부에 우수한 경도와 마모 품질이 부여되어 수명이 길어집니다.
신청:
채광, 채석, 우물 굴착, 지열 우물 굴착, 기초 말뚝 쌓기 등
ROSCHEN DTH 파이프 Schramm 스타일은 특히 지질 공학 및 지열 프로젝트에서 DTH(Down-the-Hole) 드릴링 작업용으로 설계된 특수 드릴 파이프입니다.
이러한 유형의 드릴 파이프는 견고한 나사산 연결로 잘 알려져 있으며, 이는 드릴 장비에서 DTH 해머까지 안전하고 효율적인 동력 전달을 보장합니다.
에너지 손실을 최소화한 설계로 단단한 암석을 포함한 다양한 지반 조건에서 보다 효과적인 드릴링이 가능합니다.
주로 다음을 위한 시추공을 만드는 데 사용됩니다.
• 지열 시추: 지열 난방 및 냉각 시스템을 위한 접지 루프 설치.
• 지질 공학 탐사: 건설을 위한 지반 안정성을 평가하기 위해 토양 및 암석 샘플을 채취합니다.
• 우물 굴착: 주거용, 농업용, 산업용 우물을 만듭니다.
• 마이크로 파일링 및 기초 작업: 구조물을 지지하기 위해 작은 직경의 파일을 설치합니다.
