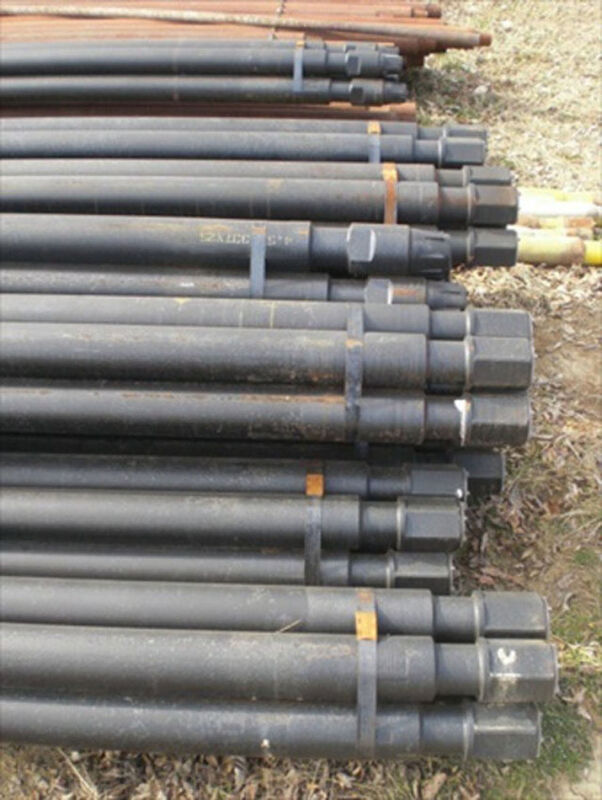

굴착 파이프 - T3/TH60 & T4 & RD20 스타일 DTH 굴착 파이프
| 원래 장소 | 중국 |
| 브랜드 이름 | ROSCHEN |
| 인증 | ISO |
| 모델 번호 | 4 1/2" |
제품 세부 정보
지불 및 배송 조건
최소 주문 수량
5개
가격
Negotiate
포장 세부 사항
강철 번들
배달 시간
5 ~ 8 근무일
지불 조건
사전에 T/T
공급 능력
100000000 PC
제품 설명
드릴 파이프 - T3/TH60 & T4 & RD20 스타일 DTH 드릴 파이프
Ingersoll Rand 스타일 드릴 파이프
1. 제품개요
Ingersoll Rand 스타일 드릴 파이프는 T4W, T685 및 유사 모델을 포함한 Ingersoll Rand 시리즈 장비용으로 특별히 설계된 고성능 드릴링 구성품입니다. 중압 및 고압 굴착 작업용으로 설계된 이 파이프는 우물 굴착, 지열 우물 건설 및 광산 폭발공 굴착에 널리 사용됩니다. API(American Petroleum Institute) 표준을 엄격히 준수하여 제조되어 탁월한 강도, 내마모성 및 밀봉 신뢰성을 제공하여 복잡한 지질 구조에서도 안정적인 침투율을 보장합니다.
2. 주요사양
| Ingersoll Rand 스타일 드릴 파이프 기술 매개변수 | |
| 매개변수 | 사양 |
| 외경(OD) | 4-1/2인치(114.3mm) |
| 단일 길이 | 25피트(약 7.62m) |
| 벽 두께 | 0.337"(8.56mm) |
| 강철 등급 | E75, G105, S135(옵션) |
| 스레드 유형 | API 2-7/8" IF / API 3-1/2" REG |
| 재료 | 합금강 4140/4155, 담금질 및 템퍼링 |
| 연결 | 관성 마찰 용접(마찰 용접 공구 조인트) |
| Ingersoll Rand 스타일 드릴 파이프 사양 | |||||||||||
| 외경 A | 벽 B | 길이 L | 무게 | 거리 숄더 C에서 | 플랫 E 건너편 | 오목 직경 에프 | 휴면 위치 H | 오목한 길이 K | Hex M 건너편 | 연결 | 부품번호 |
| 4" | 0.33 | 25 | 365파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/4" | 3 1/2" | 2 7/8 등록 |
| 4" | 0.33 | 30' | 435파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/4" | 3 1/2" | 2 7/8 등록 |
| 4 1/2" | .337" | 25' | 415파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 Reg |
| 4 1/2" | .337" | 25' | 415파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 2 7/8 IF |
| 4 1/2" | .337" | 30' | 490파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 Reg |
| 4 1/2" | .337" | 30' | 490파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 2 7/8 IF |
| 4 1/2" | .500" | 30' | 670파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 Reg |
| 4 1/2" | .750" | 25' | 830파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 Reg |
| 4 1/2" | .750" | 30' | 990파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 Reg |
| 5" | .362" | 25' | 520파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 Reg |
| 5" | .362" | 30' | 610파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 Reg |
| 5" | .500" | 25' | 630파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 Reg |
| 5" | .500" | 30' | 755파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 Reg |
| 5" | .750" | 25' | 905파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 Reg |
| 5" | .750" | 30' | 1080파운드 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 Reg |
| 5 1/2" | .500" | 25' | 735파운드 | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 베코 |
| 5 1/2" | .500" | 30' | 865파운드 | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 베코 |
| 5 1/2" | .500" | 25' | 735파운드 | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4FH |
| 5 1/2" | .500" | 30' | 865파운드 | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4FH |
| 5 1/2" | .750" | 25' | 1045파운드 | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 베코 |
| 5 1/2" | .750" | 30' | 1240파운드 | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 베코 |
| 5 1/2" | .750" | 25' | 1045파운드 | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4FH |
| 5 1/2" | .750" | 30' | 1240파운드 | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4FH |
| 참고: | |||||||||||
| 드릴 파이프 관련 기술 매개변수(길이, 직경, 렌치 플랫, 나사산 등)는 고객의 요구 사항에 따라 생산할 수 있습니다. | |||||||||||
3. 설계 및 공정의 장점
. 고강도 합금강 – 파이프 본체는 프리미엄 4140/4155 합금강으로 만들어지며 담금질 및 템퍼링 열처리를 거칩니다. 이는 깊은 드릴링 중에 극심한 토크와 축 압축 하중을 견딜 수 있는 높은 항복 강도와 인장 강도를 보장합니다.
. 관성 마찰 용접 – 도구 조인트는 고급 관성 마찰 용접 기술을 통해 부착되어 용접 영역 전체에 걸쳐 균일한 강도로 야금학적 결합을 생성합니다. 이는 피로 파괴의 위험을 크게 줄이고 서비스 수명을 연장시킵니다.
. API 정밀 스레드 - 표준화된 API 스레드(IF 또는 REG 유형)가 장착된 드릴 파이프는 빠른 구성 및 브레이크아웃, 뛰어난 밀봉 성능, 최소 흐름 저항을 보장하여 드릴링 머드 또는 공기의 효율적인 순환을 촉진합니다.
. 표면 처리 - 파이프 본체에 부식 방지 코팅이 적용되어 있으며, 나사산 끝 부분은 인산염 처리되거나 표면이 단단해 가혹한 작업 조건에서 마모 및 나사산 손상을 방지할 수 있습니다.
4. 응용
. 우물 굴착 및 심정 건설
. 지열정 개발
. 얕은 석유 및 가스 탐사
. 노천 채굴장 및 지하 광산 발파공
. 앵커 드릴링 및 기초 파일링
5. 요약
Ingersoll Rand 스타일 드릴 파이프는 표준화된 API 설계, 고급 합금강 선택 및 고급 마찰 용접 기술을 결합합니다. 4-1/2" 주류 직경과 다양한 나사 옵션 덕분에 T4W, T685 및 기타 중대형 장비의 드릴링 효율성을 높이고 운영 비용을 줄이는 데 이상적인 선택입니다. 내구성과 성능을 위해 제작된 이 드릴 파이프는 까다로운 드릴링 환경에서 신뢰할 수 있는 파트너입니다.
