| 브랜드 이름 | ROSCHEN |
| 인증 | ISO |
| 모델 번호 | CHD 70, CHD 73, CHD 76, CHD 101, CHD 134 |

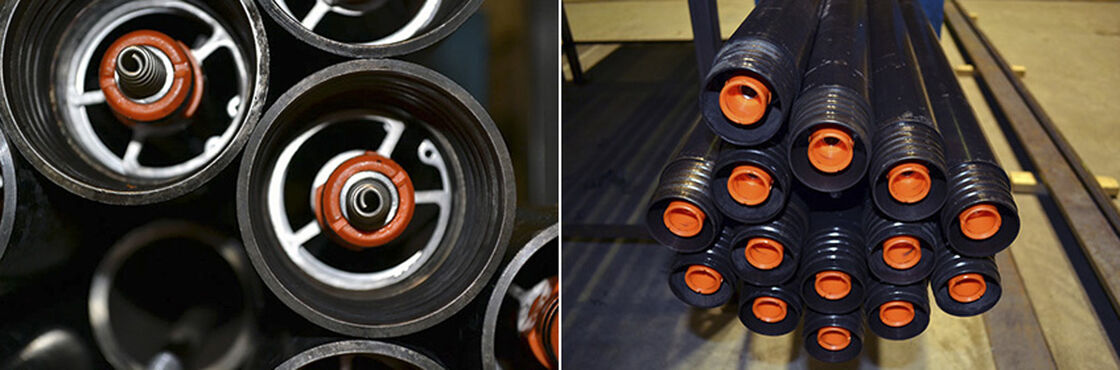

복합 중장비 와이어라인 드릴 로드
CHD 드릴 로드
드릴링용 CHD 로드
CHD 드릴 로드는 강력한 공구 조인트와 유연한 중간 몸체로 심공 와이어라인 적용을 위해 설계되었으며, 방향 드릴링 적용에 탁월합니다.
● 특수 열처리 강철로 제작된 매우 높은 기계적 저항력을 가진 용접 공구 조인트
● 최적의 동심도를 보장하는 우수한 용접 공정 및 용접 검사
● 풀림 처리된 냉간 인발 심리스 강관 중간 몸체
● 직선도 및 후프 응력 제어 튜브
● 토크 및 연장에 대한 매우 높은 저항력을 가진 심공 드릴링용 특정 나사산 설계
● RCS 인서트 장착 가능
73mm MCHD 드릴 로드는 까다로운 심공 적용을 위해 특별히 개발되었으며, 토크 강도가 150% 이상 증가했습니다.
방향 드릴링 커뮤니티에서 더 나은 드릴링 관리 및 효율성에 대한 요구는 RCS의 길을 열었습니다. DPI 로드에서 RCS를 사용하면 드릴러는 실시간 측량 데이터를 수신하여 방향 드릴링뿐만 아니라 드릴링 중인 지층의 샘플링 데이터도 제공할 수 있습니다. 이는 기존 측량 데이터를 수집하기 위한 대기 시간을 없애 드릴링 시간과 침투율을 향상시킵니다. 드릴 스트링에 추가되는 각 로드는 자동으로 와이어라인 길이를 증가시키고 측량 준비가 됩니다.
CHD 드릴 로드의 기술적 특성
| 이름 | 커넥터 외부 직경 D, mm | 커넥터 내부 직경 d, mm | 파이프 벽 두께 t, mm | 나사산 길이 L1, mm | 길이 L, mm | 무게, kg | 나사산 | 조립 토크, Nm | 최대 토크, Nm |
| 드릴 로드 69.9 | 70.5 | 55 | 5 | 50.3 | 1500 | 15.1 | CHD | 1200 | 2500 |
| 드릴 로드 69.9 | 70.5 | 55 | 5 | 50.3 | 3000 | 27.6 | CHD | 1200 | 2500 |
| 드릴 로드 73.0 | 73 | 56 | 5 | 50.3 | 1500 | 16 | HD | 1200 | 2500 |
| 드릴 로드 73.0 | 73 | 56 | 5 | 50.3 | 3000 | 32 | HD | 1200 | 2500 |
로드의 기계적 특성 (최소)
| 기술 매개변수 | 드릴 파이프 | 나사산 커넥터 |
| 인장 강도, MPa | 686 | 950 |
| 항복 강도, MPa | 490 | 830 |
| 신율, % | 12 | 10 |
| 경도 HRC | – | 28-34 |
