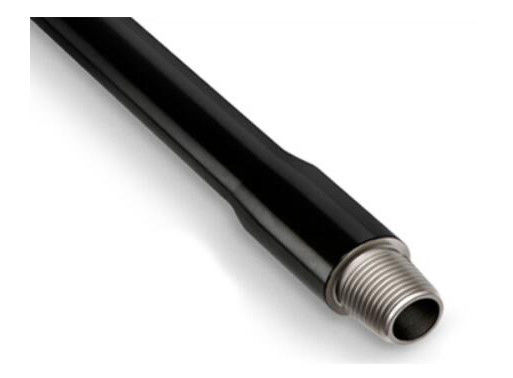

73 밀리미터는 트레치레스스 드릴링을 위한 도구 조인트 HDD 드릴 파이프를 만들었습니다
이름 | 지향식 수평 굴착 (HDD) 드릴 파이프 |
브랜드 | ROSCHEN |
HIGH 표시등 : | 수평선상 방향성 드릴링 공구 |
수평선상 지향성인 드릴 공구 | |
특징 : | 마모 저항자 / 높은 피로 강도 |
타이핑하세요 : | HDD 드릴 로드 |
용법 : | 지향식 수평 굴착 기계를 위한 드릴 파이프 |
상품 이름 : | HDD 드릴 툴 |
재료 : | 4140 |
등급이세요 : | R780,G105와 S135 |
HDD 드릴 파이프는 지향식 수평 굴착 기계를 위한 가장 폭넓게 사용된 것 입니다. HDD 드릴 파이프 도구 조인트는 주로 업셋한과 트힉드. 관본체의 물질은 딱딱해지고 부드러워진 후 R780 또는 고급강이고 접합부의 물질이 일반적으로 37 크머킨모 또는 42 크모입니다. 관본체의 OD는 Φ 50-Φ 140의 사이에 있습니다.
우리는 고객 요구 사항에 따라 모든 약간 제품을 공급할 수 있습니다.
지향식 수평 굴착 기계를 위한 로천 HDD 드릴 로드. 고강도, 고강력, 고탄성. 42 밀리미터부터 140 밀리미터까지 Dia. 0.5m부터 9.6m까지 길이. 강철 등급 : E75/R780,G105,S135. 우리는 D16X20, D24X40, D50X100, D75, D80, D100, D130, JT1720, JT2720, JT2720 3월 I, JT4020, JT7020, API NC23-NC50, 기타 등등과 같은 경우, 수로 마법, 드릴토, 구덩, 수공 HDD 기계인 베르미어를 위해 드릴 로드를 만들 수 있습니다.
사이즈 | 연결 | 드릴링 파이프의 차원 | 템퍼링과 급랭 | 민 굴곡 반경 | 맥스 토크 | ||||
튜브의 OD | 벽 두께 | 조인트 /upset의 OD | 작업 길이 | 중량 | |||||
(밀리미터) | (밀리미터) | (밀리미터) | (밀리미터) | (킬로그램) | 등급 | (m) | 별거 안 해 | ||
50x2000mm | DH50 | 50 | 6.5 | 57 | 2000 | 20 | S135 | 29 | 3000 |
60X3000mm | DH60-1 | 60 | 6.5 | 66.7 | 3000 | 35 | S135 | 33 | 6300 |
60X3000mm | DH60-1 | 60 | 6.5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
73X3000mm | NC23(DH23) | 73 | 7.5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
73x3000mm | NC26(2 3/8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
83X3000mm | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
83x4500mm | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
89X4500mm | NC31(2 7/8IF) | 89 | 10 | 104.8 | 4500 | 100 | S135 | 72 | 24000 |
장비의 모델 | 연결 | 드릴링 파이프의 차원 | 템퍼링과 급랭 | 민 굴곡 반경 | 맥스 토크 | ||||
튜브의 OD | 벽 두께 | 조인트 /upset의 OD | 작업 길이 | 중량 | |||||
(밀리미터) | (밀리미터) | (밀리미터) | (밀리미터) | (킬로그램) | 등급 | (m) | 별거 안 해 | ||
D7×11, D9X13 | 파이어스틱 1 | 42 | 6.5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
D10X14,D10X15 | 파이어스틱 1 | 42 | 6.5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
D16×20,D18×22 | 파이어스틱 1 | 48 | 6.5 | 54 | 3048 | 23.5 | S135 | 30 | 3000 |
D24X26 | 파이어스틱 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
D24×40 | 파이어스틱 1 | 60.3 | 7.5 | 66.7 | 3048 | 35 | S135 | 33 | 6300 |
D40X40 | 파이어스틱 1 | 60.3 | 7.5 | 66.7 | 4572 | 50 | S135 | 33 | 6300 |
D33×44, D36×50 | 파이어스틱 1 또는 2 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
D33×44, D36×50 | 파이어스틱 1 또는 2 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
D36×50 | 파이어스틱 1 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
D36×50 | 파이어스틱 1 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
D36×50 | 파이어스틱 1 | 66.7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
D36×50 | 파이어스틱 1 | 66.7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
D50×100/Uni60x70 | 파이어스틱 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
D50×100 | 파이어스틱 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
D50X100/D80×100 | 파이어스틱 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
D100×120 | 파이어스틱 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
D100×120 | 파이어스틱 1 | 89 | 11.5 | 111.5 | 6096 | 150 | S135 | 80 | 27000 |
지향식 수평 굴착 드릴 파이프 기술적인 매개 변수
