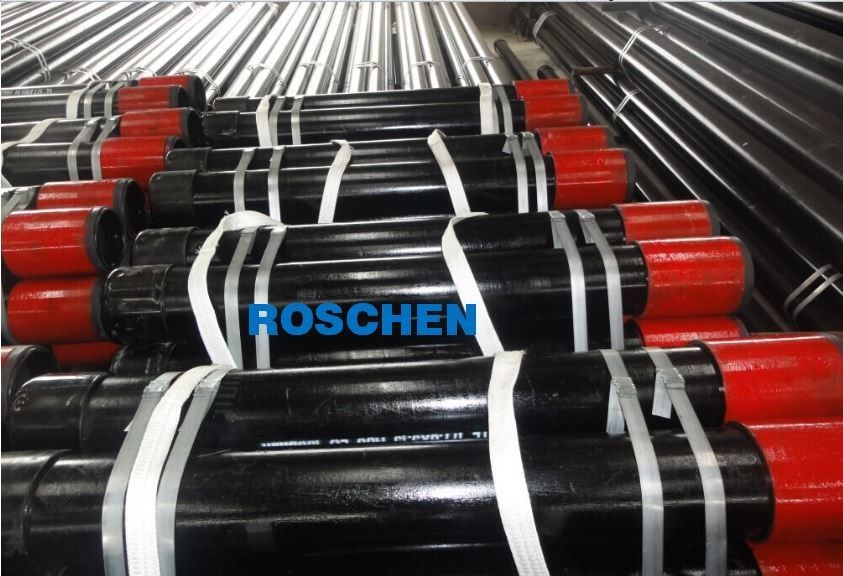

업셋 튜빙 또는 업셋 케이싱 파이프
업세팅은 튜브 끝단의 더 두꺼운 벽을 만드는 단조 공정입니다.업셋 튜빙(EUE)은 오일과 가스 추출을 용이하게 하기 위해 유정에 조인트가 설치된 긴 튜빙입니다.튜빙 조인트는 지하 조건 및 유체를 기반으로 특정 유정 유형에 적합하도록 설계되었습니다.생성된 유체 또는 가스가 바닥에서 표면으로 전달되는 통로 역할을 합니다.튜빙 조인트는 길이가 25피트에서 30피트까지 다양할 수 있는 비교적 단일 길이의 파이프입니다. 이 이상적인 길이는 튜빙 조인트의 양쪽에 나사산이 장착되어 있고 모든 깊이의 우물을 통과할 수 있기 때문에 쉽게 생산할 수 있습니다.
1.315인치 X 1.80파운드/피트 TPS 멀티실 PS-6
| 사양 | ||
| 공칭 튜브 외경 | 3.50" | |
| 드리프트 크기 | 2.625" | |
| 강철 등급 | L-80 | |
| 공칭 중량 | 12.95파운드/피트 | |
| 공칭 벽 두께 | 0.375" | |
| 명목 ID | 2.750" | |
| 연결 길이 | LP 길이 핀 LB 길이 상자 LB 최소 = LP-0.43" |
|
| 연결 구성 손실 | 3.35" | |
| 제조 기준 | API 5CT | |
| 튜빙 용량 | ||
| 본체 항복 강도 | 295000파운드 | 1314kN |
| API 축소 | 15310psi | 1056바 |
| 내부 수율 | 15000psi | 1034바 |
| 관절 강도 | 351000파운드 | 1562kN |
| 연결 사양 | |||
| 연결 | ROS-멀티씰 PS-6 | 호환 가능 | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| 외경 | 4.313" | ID | 2.687" |
| 연결 길이 | LP 길이 핀 | LB 길이 상자 | LB 최소 = LP-0.43" |
| 3.77" | 최저한의 | ||
| 5.03" | 기준 | 1회 | |
| 6.28" | 유형 2 | 2컷 | |
| 7.54" | 유형 3 | 3회 | |
| 최소 구성 토크 | 5500파운드/피트 | 7460N·m | |
| 최적의 메이크업 토크 | 6190파운드/피트 | 8390N·m | |
| 최대 구성 토크 | 6880파운드/피트 | 9330N·m | |
| 연결 인장 효율 | 119% | 검사 기준 | API 5A5, API 5CT |
3.500” X 15.8 lb/ft Hydril PH6
| 사양 | ||
| 공칭 튜브 외경 | 3.50" | |
| 드리프트 크기 | 2.423" | |
| 강철 등급 | T-95 | |
| 공칭 중량 | 15.8파운드/피트 | |
| 공칭 벽 두께 | 0.476" | |
| 명목 ID | 2.548" | |
| 연결 길이 | ||
| 연결 구성 손실 | 3.34" | |
| 제조 기준 | API 5CT | |
| 튜빙 용량 | ||
| 본체 항복 강도 | 430000파운드 | 1914 kN |
| API 축소 | 22330psi | 1540바 |
| 내부 수율 | 22610psi | 1559바 |
| 관절 강도 | 430000파운드 | 1914 kN |
| 연결 사양 | |||
| 연결 | 하이드릴 PH-6 | 호환 가능 | 3 1/2 PS6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| 외경 | 4.5" | ID | 2.485" |
| 최저한의 | |||
| 기준 | 1회 | ||
| 유형 2 | 2컷 | ||
| 유형 3 | 3회 | ||
| 최소 구성 토크 | 6400파운드/피트 | 8648N·m | |
| 최적의 메이크업 토크 | 7200파운드/피트 | 9730N·m | |
| 최대 구성 토크 | 8000파운드/피트 | 10810N·m | |
| 연결 인장 효율 | 100% | 검사 기준 | API 5A5, API 5CT |
3.500인치 X 15.8파운드/피트 Hydril PSHW533
| 사양 | ||
| 공칭 튜브 외경 | 3.50" | |
| 드리프트 크기 | 2.423" | |
| 강철 등급 | L-80 | |
| 공칭 중량 | 15.8파운드/피트 | |
| 공칭 벽 두께 | 0.476" | |
| 명목 ID | 2.548" | |
| 연결 길이 | ||
| 연결 구성 손실 | 4.49" | |
| 제조 기준 | API 5CT | |
| 튜빙 용량 | ||
| 본체 항복 강도 | 362000파운드 | 1611kN |
| API 축소 | 18810psi | 1296바 |
| 내부 수율 | 19040psi | 1313 바 |
| 관절 강도 | 362000파운드 | 1611kN |
| 연결 사양 | |||
| 연결 | 3 1/2" PSHW533 | 호환 가능 | PSH503 PSH553 PSH563 |
| 외경 | 4.160" | ID | 2.498" |
| 최저한의 | |||
| 기준 | 1회 | ||
| 유형 2 | 2컷 | ||
| 유형 3 | 3회 | ||
| 최소 구성 토크 | 6400파운드/피트 | 10540N·m | |
| 최적의 메이크업 토크 | 7200파운드/피트 | 12702N·m | |
| 최대 구성 토크 | 8000파운드/피트 | 12702N·m | |
| 연결 인장 효율 | 100% | 검사 기준 | API 5A5, API 5CT |
3.500인치 X 15.8파운드/피트 Hydril PSHW533
| 사양 | ||
| 공칭 튜브 외경 | 3.50" | |
| 드리프트 크기 | 2.423" | |
| 강철 등급 | T-95 | |
| 공칭 중량 | 15.8파운드/피트 | |
| 공칭 벽 두께 | 0.476" | |
| 명목 ID | 2.548" | |
| 연결 길이 | ||
| 연결 구성 손실 | 4.49" | |
| 제조 기준 | API 5CT | |
| 튜빙 용량 | ||
| 본체 항복 강도 | 430000파운드 | 1914 kN |
| API 축소 | 22330psi | 1540바 |
| 내부 수율 | 22610psi | 1559바 |
| 관절 강도 | 430000파운드 | 1914 kN |
| 연결 사양 | |||
| 연결 | 3 1/2" PSHW533 | 호환 가능 | PSH503 PSH553 PSH563 |
| 외경 | 4.160" | ID | 2.498" |
| 최저한의 | |||
| 기준 | 1회 | ||
| 유형 2 | 2컷 | ||
| 유형 3 | 3회 | ||
| 최소 구성 토크 | 7800파운드/피트 | 10540N·m | |
| 최적의 메이크업 토크 | 9400파운드/피트 | 12702N·m | |
| 최대 구성 토크 | 11100파운드/피트 | 12702N·m | |
| 연결 인장 효율 | 100% | 검사 기준 | API 5A5, API 5CT |
3.500인치 X 15.8파운드/피트 Hydril PSHW533
| 사양 | ||
| 공칭 튜브 외경 | 3.50" | |
| 드리프트 크기 | 2.423" | |
| 강철 등급 | L-80 | |
| 공칭 중량 | 15.8파운드/피트 | |
| 공칭 벽 두께 | 0.476" | |
| 명목 ID | 2.548" | |
| 연결 길이 | ||
| 연결 구성 손실 | 4.49" | |
| 제조 기준 | API 5CT | |
| 튜빙 용량 | ||
| 본체 항복 강도 | 362000파운드 | 1611kN |
| API 축소 | 18810psi | 1296바 |
| 내부 수율 | 19040psi | 1313 바 |
| 관절 강도 | 362000파운드 | 1611kN |
| 연결 사양 | |||
| 연결 | 3 1/2" PSHW533 | 호환 가능 | PSH503 PSH553 PSH563 |
| 외경 | 4.160" | ID | 2.498" |
| 최저한의 | |||
| 기준 | 1회 | ||
| 유형 2 | 2컷 | ||
| 유형 3 | 3회 | ||
| 최소 구성 토크 | 7800파운드/피트 | 10540N·m | |
| 최적의 메이크업 토크 | 9400파운드/피트 | 12702N·m | |
| 최대 구성 토크 | 9400파운드/피트 | 12702N·m | |
| 연결 인장 효율 | 100% | 검사 기준 | API 5A5, API 5CT |
APT 5CT는 오일 또는 가스 생산을 위한 케이싱 및 튜빙의 요구 사항을 지정했으며 충분한 강도와 기능을 갖춘 재료로 케이싱을 해야 합니다.
오일 튜빙은 잘 뚫린 구조의 주요 부분입니다.그들은 주어진 우물에서 예상되는 특정 조건에 대해 선택됩니다.유정의 예상 생산 유속과 경제성에 따라 튜빙 크기가 결정되고, 이에 따라 이전의 각 홀과 튜블러에 필요한 크기가 결정됩니다.관형 크기와 설정 깊이가 결정되면 유정 설계자가 벽 두께와 재료 등급을 선택하여 강도가 예상 하중에 적합한지 확인합니다.API 5CT는 케이싱 튜빙 조인트로 사용하기 위해 세 가지 커넥터에 대한 사양을 개발했습니다.
업셋 튜빙과 비업셋 튜빙의 재질과 등급이 동일할 수 있습니다. 이들 사이의 최대 차이는 튜브 끝, 즉 외경입니다.Non-upset tubing은 매우 두껍고 직선적인 나사산과 칼라가 없는 파이프 끝단을 나타냅니다.NUE(Non-upset) 튜빙은 EUE 튜빙보다 훨씬 적게 사용됩니다.NUE의 비용은 EUE보다 약간 낮고 접합 강도는 상당히 낮습니다.NUE의 커플링 조인트 직경은 EUE보다 작기 때문에 간극이 작을 때 몇 가지 이점을 제공합니다.
