비자성 슬릭 드릴 칼라
ROSCHEN Supply Group은 새로운 드릴 칼라를 제공합니다.드릴 칼라ROSCHEN Supply Group의 전체 제품 매출의 약 1/3을 차지합니다.우리가 제공하는 새로운 드릴 칼라는 평판이 좋은 철강 제조업체에서만 제공되며 모든 산업 요구 사항을 능가하도록 제작되었습니다.
제조의 초기 단계에서 드릴 칼라는 4145 탄소강의 견고한 원형 바입니다.그런 다음 바는 열처리 공정에서 담금질 및 템퍼링되어 드릴링에 필요한 금속 특성과 경도를 얻습니다.열처리가 완료되면 트레패닝(trepanning)으로 알려진 코어링/호닝 공정에서 바를 통해 구멍이 가공됩니다.이 구멍은 ID 또는 내경으로 더 잘 알려져 있습니다.트레패닝이 완료되면 끝 부분이 기계 나사산으로 연결되어 연결됩니다.
비자성 슬릭 드릴 칼라 4.750” NC38
| 사양 | 도구 조인트/연결 사양 | |||||
| 공칭 OD | 4 3/4"(4.75") | 연결 | NC38 | 굽힘 응력 비율 | ||
| 명목 ID | 2 11/16"(2.6875") | 외경 | 4 3/4"(4.75") | ID | 2 11/16"(2.6875") | |
| 재료 등급 | P530 | 조정된 무게 | 평균 길이 | 31.00피트 | ||
| 입자 크기 | ASTM | 인장 강도 | 587300파운드 | 비틀림 강도 | 18100파운드/피트 | |
| 투자율 | 1.001최대 | 권장 메이크업 토크 | 최대 구성 토크 | |||
| 드리프트 크기 | 2 9/16"(2.5625") | 슬립 리세스 | 해당 없음 | 엘리베이터 휴게소 | 해당 없음 | |
| 하드밴딩 | 없음 | 유체 변위 | 유체 용량 | |||
| IPC | 없음 | 검사 기준 | NS-2 | 연장 | 18% | |
| 화학적 특성 | 인 <0.05% | |||||
| 유황 <0.03% | ||||||
| 관절당 평균 무게 | ||||||
| 제조 기준 | API 사양7-1 | |||||
| 드릴 칼라 용량 | ||||||
| 인장 강도 | 최소 120,00psi | |||||
| 827Mpa | ||||||
| 항복 강도 | 최소 110,00psi | |||||
| 758Mpa | ||||||
| 충격 강도 | 60J lb/ft 샤르피 V 노치 이상 | |||||
| 경도(브리넬) | 최소 285BHN | |||||
비자성 슬릭 드릴 칼라 6.750” NC50
| 사양 | 도구 조인트/연결 사양 | |||||
| 공칭 OD | 6 3/4"(6.75") | 연결 | NC50 | 굽힘 응력 비율 | ||
| 명목 ID | 3 1/4"(3.25") | 외경 | 6 3/4"(6.75") | ID | 3 1/4"(3.25") | |
| 재료 등급 | P530 | 조정된 무게 | 평균 길이 | 31.00피트 | ||
| 입자 크기 | ASTM | 인장 강도 | 비틀림 강도 | |||
| 투자율 | 1.001최대 | 권장 메이크업 토크 | 최대 구성 토크 | |||
| 드리프트 크기 | 3 1/8"(3.125") | 슬립 리세스 | 해당 없음 | 엘리베이터 휴게소 | 해당 없음 | |
| 하드밴딩 | 없음 | 유체 변위 | 유체 용량 | |||
| IPC | 없음 | 검사 기준 | NS-2 | 연장 | 18% | |
| 화학적 특성 | 인 <0.05% | |||||
| 유황 <0.03% | ||||||
| 관절당 평균 무게 | ||||||
| 제조 기준 | API 사양7-1 | |||||
| 드릴 칼라 용량 | ||||||
| 인장 강도 | 최소 120,00psi | |||||
| 827Mpa | ||||||
| 항복 강도 | 최소 110,00psi | |||||
| 758Mpa | ||||||
| 충격 강도 | 60J lb/ft 샤르피 V 노치 이상 | |||||
| 경도(브리넬) | 최소 285BHN | |||||
비자성 드릴 칼라 8.000” x 6 5/8” REG 드릴 칼라
| 사양 | 도구 조인트/연결 사양 | |||||
| 공칭 OD | 8"(8") | 연결 | 6 5/8 등록 | 굽힘 응력 비율 | ||
| 명목 ID | 2 13/16"(2.8125") | 외경 | 8"(8") | ID | 2 13/16"(2.8125") | |
| 재료 등급 | P530 | 조정된 무게 | 평균 길이 | 31.00피트 | ||
| 입자 크기 | ASTM | 인장 강도 | 비틀림 강도 | |||
| 투자율 | 1.001최대 | 권장 메이크업 토크 | 최대 구성 토크 | |||
| 드리프트 크기 | 3 11/16"(3.6875") | 슬립 리세스 | 해당 없음 | 엘리베이터 휴게소 | 해당 없음 | |
| 하드밴딩 | 없음 | 유체 변위 | 유체 용량 | |||
| IPC | 없음 | 검사 기준 | NS-2 | 연장 | 20% | |
| 화학적 특성 | 인 <0.05% | |||||
| 유황 <0.03% | ||||||
| 관절당 평균 무게 | ||||||
| 제조 기준 | API 사양7-1 | |||||
| 드릴 칼라 용량 | ||||||
| 인장 강도 | 최소 110,00psi | |||||
| 758Mpa | ||||||
| 항복 강도 | 최소 100,00psi | |||||
| 689Mpa | ||||||
| 충격 강도 | 60J lb/ft 이상 | |||||
| 경도(브리넬) | 최소 285BHN | |||||
비자성 드릴 칼라 8.250" x 6 5/8" REG
| 사양 | 도구 조인트/연결 사양 | |||||
| 공칭 OD | 8 1/4"(8.25") | 연결 | 6 5/8 등록 | 굽힘 응력 비율 | ||
| 명목 ID | 3 1/2"(3.5") | 외경 | 8 1/4"(8.25") | ID | 3 1/4"(3.25") | |
| 재료 등급 | P530 | 조정된 무게 | 평균 길이 | 31.00피트 | ||
| 입자 크기 | ASTM | 인장 강도 | 비틀림 강도 | |||
| 투자율 | 1.001최대 | 권장 메이크업 토크 | 최대 구성 토크 | |||
| 드리프트 크기 | 3 3/8"(3.325") | 슬립 리세스 | 해당 없음 | 엘리베이터 휴게소 | 해당 없음 | |
| 하드밴딩 | 없음 | 유체 변위 | 유체 용량 | |||
| IPC | 없음 | 검사 기준 | NS-2 | 연장 | 20% | |
| 화학적 특성 | 인 <0.05% | |||||
| 유황 <0.03% | ||||||
| 관절당 평균 무게 | ||||||
| 제조 기준 | API 사양7-1 | |||||
| 드릴 칼라 용량 | ||||||
| 인장 강도 | 최소 110,00psi | |||||
| 758Mpa | ||||||
| 항복 강도 | 최소 100,00psi | |||||
| 689Mpa | ||||||
| 충격 강도 | 60J lb/ft 이상 | |||||
| 경도(브리넬) | 최소 285BHN | |||||
비자성 드릴 칼라 9.500” x 7 5/8” REG
| 사양 | 도구 조인트/연결 사양 | |||||
| 공칭 OD | 9 1/2" 9.5") | 연결 | 7 5/8 등록 | 굽힘 응력 비율 | ||
| 명목 ID | 3 "(3") | 외경 | 9 1/2"(9.5") | ID | 3 "(3") | |
| 재료 등급 | P530 | 조정된 무게 | 평균 길이 | 31.00피트 | ||
| 입자 크기 | ASTM | 인장 강도 | 비틀림 강도 | |||
| 투자율 | 1.001최대 | 권장 메이크업 토크 | 최대 구성 토크 | |||
| 드리프트 크기 | 2 7/8"(2.875") | 슬립 리세스 | 해당 없음 | 엘리베이터 휴게소 | 해당 없음 | |
| 하드밴딩 | 없음 | 유체 변위 | 유체 용량 | |||
| IPC | 없음 | 검사 기준 | NS-2 | 연장 | 20% | |
| 화학적 특성 | 인 <0.05% | |||||
| 유황 <0.03% | ||||||
| 관절당 평균 무게 | ||||||
| 제조 기준 | API 사양7-1 | |||||
| 드릴 칼라 용량 | ||||||
| 인장 강도 | 최소 110,00psi | |||||
| 758Mpa | ||||||
| 항복 강도 | 최소 100,00psi | |||||
| 689Mpa | ||||||
| 충격 강도 | 60J lb/ft 이상 | |||||
| 경도(브리넬) | 최소 285BHN | |||||
비자성 드릴 칼라 9.500” x 7 5/8” REG
| 사양 | 도구 조인트/연결 사양 | |||||
| 공칭 OD | 9 1/2" 9.5") | 연결 | 7 5/8 등록 | 굽힘 응력 비율 | ||
| 명목 ID | 3 1/32 "(3.031") | 외경 | 9 1/2"(9.5") | ID | 3 1/32 "(3.031") | |
| 재료 등급 | P530 | 조정된 무게 | 평균 길이 | 31.00피트 | ||
| 입자 크기 | ASTM | 인장 강도 | 비틀림 강도 | |||
| 투자율 | 1.001최대 | 권장 메이크업 토크 | 최대 구성 토크 | |||
| 드리프트 크기 | 2 29/32"(2.9063") | 슬립 리세스 | 해당 없음 | 엘리베이터 휴게소 | 해당 없음 | |
| 하드밴딩 | 없음 | 유체 변위 | 유체 용량 | |||
| IPC | 없음 | 검사 기준 | NS-2 | 연장 | 20% | |
| 화학적 특성 | 인 <0.05% | |||||
| 유황 <0.03% | ||||||
| 관절당 평균 무게 | ||||||
| 제조 기준 | API 사양7-1 | |||||
| 드릴 칼라 용량 | ||||||
| 인장 강도 | 최소 110,00psi | |||||
| 758Mpa | ||||||
| 항복 강도 | 최소 100,00psi | |||||
| 689Mpa | ||||||
| 충격 강도 | 60J lb/ft 이상 | |||||
| 경도(브리넬) | 최소 285BHN | |||||
비자성 드릴 칼라 9.500” x 7 5/8” REG
| 사양 | 도구 조인트/연결 사양 | |||||
| 공칭 OD | 9 1/2" 9.5") | 연결 | 7 5/8 등록 | 굽힘 응력 비율 | ||
| 명목 ID | 4 "(4") | 외경 | 9 1/2"(9.5") | ID | 4 "(4") | |
| 재료 등급 | P530 | 조정된 무게 | 평균 길이 | 31.00피트 | ||
| 입자 크기 | ASTM | 인장 강도 | 비틀림 강도 | |||
| 투자율 | 1.001최대 | 권장 메이크업 토크 | 최대 구성 토크 | |||
| 드리프트 크기 | 3 3/8"(3.325") | 슬립 리세스 | 해당 없음 | 엘리베이터 휴게소 | 해당 없음 | |
| 하드밴딩 | 없음 | 유체 변위 | 유체 용량 | |||
| IPC | 없음 | 검사 기준 | NS-2 | 연장 | 20% | |
| 화학적 특성 | 인 <0.05% | |||||
| 유황 <0.03% | ||||||
| 관절당 평균 무게 | ||||||
| 제조 기준 | API 사양7-1 | |||||
| 드릴 칼라 용량 | ||||||
| 인장 강도 | 최소 110,00psi | |||||
| 758Mpa | ||||||
| 항복 강도 | 최소 100,00psi | |||||
| 689Mpa | ||||||
| 충격 강도 | 60J lb/ft 이상 | |||||
| 경도(브리넬) | 최소 285BHN | |||||
드릴 칼라 정보

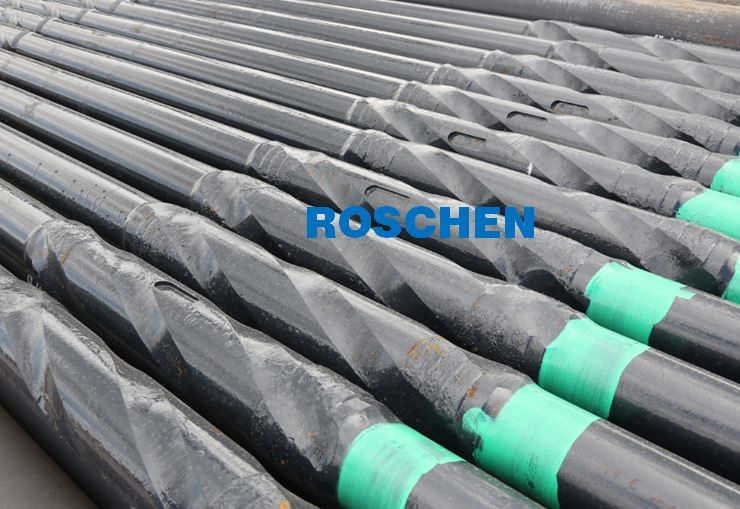

드릴 칼라는 땅을 뚫는 데 사용되는 매우 견고한 산업용 관형이며 드릴 파이프와 함께 사용됩니다.드릴 파이프가 드릴 스트링의 대부분을 차지하는 반면 드릴 칼라는 소량만 구성합니다.예: 10,000피트 드릴 스트링은 9,000피트의 드릴 파이프와 500피트의 드릴 칼라로 구성될 수 있습니다.드릴 파이프와 마찬가지로 드릴 칼라는 31피트 길이로 만들어지며 드릴링 장비에 수직으로 함께 나사로 고정됩니다.대조적으로, 드릴 파이프의 경우 드릴 칼라는 벽이 두껍고 무거우며 유연성이 매우 제한적입니다.드릴 칼라는 드릴 비트 바로 위의 드릴 스트링 하단에 사용됩니다.그들은 주로 드릴 비트의 무게에 사용되지만 드릴링으로 인한 진동과 충격력을 완충하는 완충기 역할도 합니다.드릴 칼라에는 슬릭 또는 나선형 그루브의 두 가지 주요 유형이 있지만 두 스타일 모두 동일한 작업을 수행합니다.나선형 홈 드릴 칼라는 최근 몇 년 동안 도입되었으며 드릴링 파편과 윤활유가 드릴 칼라 주위를 보다 자유롭게 통과할 수 있도록 하여 드릴 스트링이 구멍에 끼는 것을 방지하는 데 도움이 되는 것으로 생각됩니다.
