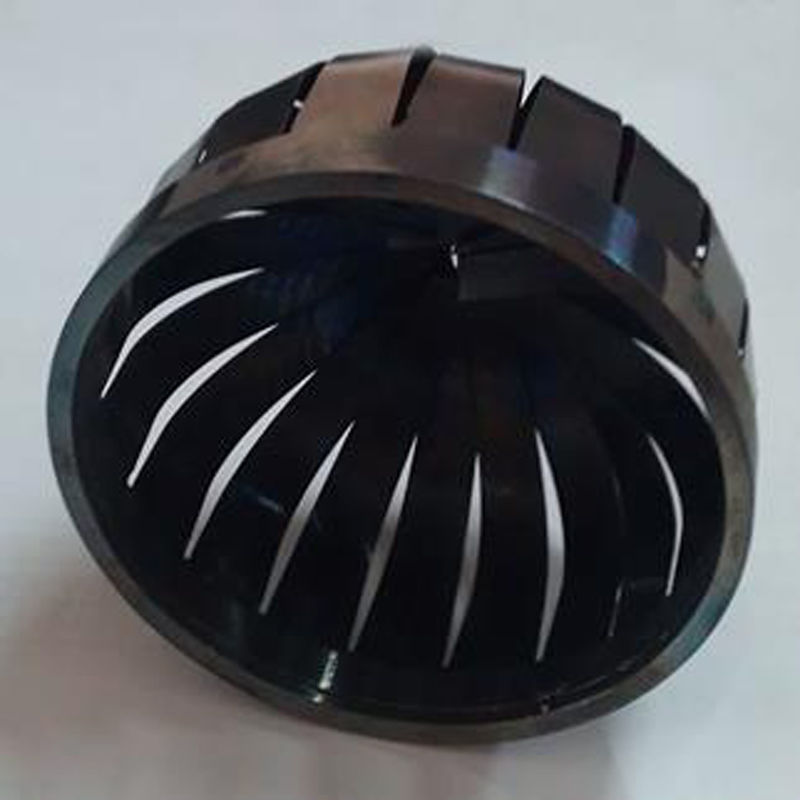

지질 공학 토양 샘플링 드릴링을 위한 U100 샘플러 토양 코어 포수
U100 샘플링 시스템을 위해 드릴링 토양층에서 U100 샘플링을 위해.
설명
Roschen U100, U70 Sampler 시스템 장비는 대부분의 토양과 Chalk 및 Marl과 같은 일부 약한 암석에서 교란되지 않은 샘플을 얻기 위해 설계되었습니다.샘플러는 약 450mm 길이의 공칭 100mm 직경 토양 코어를 생성합니다.커팅 슈가 부착된 샘플 튜브는 슬라이딩 해머를 통해 지면으로 박힙니다.드라이브 헤드는 슬라이딩 해머와 샘플 튜브 사이에 맞으며 오버드라이브 공간과 볼 밸브를 포함합니다.볼 밸브는 튜브가 지면으로 들어갈 때 공기가 방출되도록 합니다.
다른 코어 배럴 또는 토양 샘플러에 사용할 수 있는 크기:
B76 코어 배럴, B86 코어 배럴, B101 코어 배럴, B131 코어 배럴, B146 코어 배럴
BQ 코어 배럴 NQ 코어 배럴, HQ 코어 배럴 PQ 코어 배럴, NQ3 코어 배럴, HQ3 코어 배럴, PQ3 코어 배럴
TT-46 코어 배럴 TT56 코어 배럴
T2-56 코어 배럴, T2-66 코어 배럴, T2-76 코어 배럴, T2-86 코어 배럴, T2-101 코어 배럴
T6-76 코어 배럴 T6-86 코어 배럴 T6-101 코어 배럴 T6-116 코어 배럴 T6-131 코어 배럴 T6-131 코어 배럴
T6S-76, T6S-86, T6s-101, T6s-131, T6S-146 코어 배럴
NMLC 코어 배럴, HMLC 코어 배럴
HWF 코어 배럴, PWF 코어 배럴
NWG 코어 배럴, HWG 코어 배럴
LTK48 코어 배럴
매지어 코어 배럴
412 F 코어 배럴
M101 코어 배럴
중국 표준: 유선 56, 유선 59, 유선 75, 유선 91...
유선 드릴링은 코어를 제거하는 특별한 방법입니다.드릴러가 기존 코어 드릴에서 코어를 제거하려는 경우 전체 코어 배럴을 구멍에서 제거해야 합니다.각 막대를 한 번에 하나씩 제거해야 하므로 시간이 많이 걸립니다.유선 드릴링을 사용하면 로드 스트링을 제거하지 않고 구멍 바닥에서 코어 배럴을 제거할 수 있습니다.드릴러가 코어를 제거하려고 하면 와이어 끝에서 오버샷이 내려갑니다.오버샷은 코어 배럴 내부 튜브의 뒷면에 부착되고 와이어라인이 뒤로 당겨지고 내부 튜브가 배럴에서 분리됩니다.
U100 샘플러 사양:
| 유형 | 최대 외경 * | 최소내경*(mm) | 면적 비율 |
| 표준 시스템 | 118.6 | 104.4 | 29% |
| 플라스틱 라이너 시스템 | 123.8 | 101.6 | 48% |
유선 코어 배럴 설명:
| 와이어 라인 코어 배럴 | 더블 튜브 코어 배럴 |
| 단일 튜브 코어 배럴 | 트리플 튜브 코어 배럴 |
