U100 샘플러

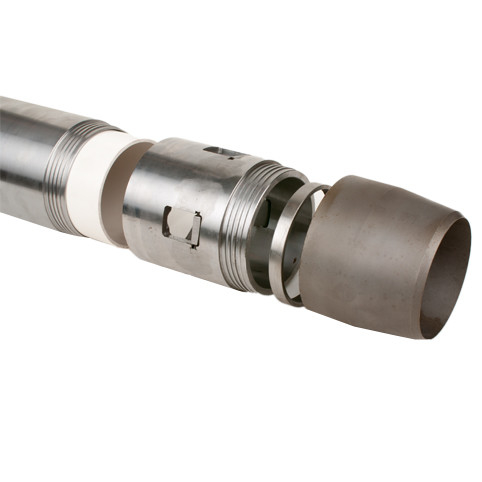

지질 공학 현장 조사 및 토양 샘플링을 위한 U100 샘플러 시스템
지질 공학 현장 조사 및 토양 샘플링
최근에는 소형 경량 드릴링 및 샘플링 머신이 매우 인기를 얻고 있습니다.
몇몇 회사는 다음을 포함하여 우수한 소형 토양 샘플링 기계를 제조합니다.
이 지상 침투 및 샘플링 방법을 위한 U100 샘플러 장비는 4×4 차량 뒤의 트레일러나 패널 밴 내부에 신속하게 배치할 수 있습니다.
일반적으로 고무 추적 기계는 현장 주변을 빠르게 이동하여 표면 손상을 최소화하면서 일반적으로 약 10mtr의 깊이까지 부지 아래 지층의 양질의 대표적인 샘플을 얻을 수 있지만 유리한 조건에서는 이 깊이가 상당히 증가할 수 있습니다.
Geotechnical Exploration Services는 50mtr의 코어링을 포함하여 기반암에 침투할 수 있는 회전식 드릴 헤드로 신속하게 교체할 수 있는 드롭 해머가 장착된 기계를 사용하여 이 작업을 수행합니다.
다양한 절단 및 샘플링 도구가 이러한 유형의 얕은 지반 조사에 사용하도록 설계되었습니다.
콘크리트 코어링 배럴
많은 현장에서 조사할 땅에 접근하기 위해 콘크리트나 활주로 및 기타 인공 재료를 절단해야 합니다.이를 위해 콘크리트 절단/코어링 배럴이 사용되며 철근 콘크리트를 포함하여 가장 단단한 재료를 쉽게 절단할 수 있는 다이아몬드 함침 슈가 있는 튜브로 구성됩니다.튜브의 상단에는 물을 주입하여 비트를 냉각하고 드릴 절단을 제거하기 위한 물 회전 장치가 장착되어 있습니다.
창 및 창이 없는 샘플링 튜브
창 샘플링 튜브는 일반적으로 길이가 1mtr – 2mtr입니다.앞쪽 가장자리에 커팅 슈가 있고 측면에 샘플에 직접 접근할 수 있는 슬롯 또는 창이 있습니다.그들은 낙하 추 또는 유압 해머로 땅에 박힙니다.케이싱은 무너지는 지층을 안정화하기 위해 필요할 때 샘플링 중에 진행됩니다.
다른 유사한 유형의 샘플링 튜브에는 창이 없지만(창 없음) 무결성을 유지하기 위해 밀봉할 수 있는 제거 가능한 투명 플라스틱 라이너가 있으며 실험실에서 길이를 따라 절단하여 기록, 분석 및 샘플을 테스트하여 다음에 대한 탁월한 대표 정보를 제공합니다. 조사 중인 사이트.
이러한 유형의 지반 조사 중에 다른 지질 공학 정보를 수집할 수 있습니다.
BS1377B에 대한 표준 침투 테스트(SPT)
30″(0.8m) 낙하하는 140파운드(64kg) 추를 사용하여 표준 샘플링 스푼을 1′(0.3m) 구동하는 데 필요한 타격 횟수를 세어 제자리에서 토양의 압축 정도를 추정하는 테스트입니다.
동적 프로빙(BS 1377 파트 9)
이 테스트는 토양의 관통 저항을 결정하기 위해 수행되며 300mm 거리에서 모루에 망치를 분당 20~60회의 속도로 떨어뜨리는 것으로 구성됩니다.모루는 단단한 막대를 통해 구멍 바닥의 지층에 놓인 탐침에 직접 연결됩니다.100mm 침투마다 타격을 세고 기록합니다.
U100 샘플링
샘플링 튜브를 지면(일반적으로 점토 유형 재료)에 박는 샘플링 방법입니다.샘플은 튜브가 구멍 바닥에서 들어 올려질 때 잡는 바닥의 손가락으로 튜브에 유지됩니다.U100 샘플러에는 U100 표준 시스템, U100 플라스틱 라이너 시스템 및 U100 얇은 벽 시스템 등 여러 시스템이 있습니다.
