U100 샘플러
고객의 테스트 요구 사항을 준수하는 데 필요한 샘플의 품질 등급은 사용된 샘플의 범주를 지정해야 합니다.”(BS5930:2015 Ch20.1).길이 대 직경 비율은 준수를 위해 1:20 미만이어야 합니다.
U100 시리즈는 선택에 따라 BS EN ISO 22475-1 및 Eurocode 7에 따라 클래스 1, 2 및 3 샘플을 제공하는 여러 구성 요소로 구성됩니다.
미세한 토양에서 교란되지 않은 샘플링은 강도와 강성 테스트를 위해 샘플을 채취할 수 있도록 다음 도구를 사용하여 종종 실행 가능합니다.
세 가지 유형의 샘플링 시스템은 다음과 같습니다.
1. U100 표준 시스템(OS-TK/W)
2. U100 플라스틱 라이너 시스템(OS-TK/W)
3. U100T 시스템(OS-T/W)
명세서:
| 유형 | 최대 외경 * | 최소내경*(mm) | 면적 비율 |
| 표준 시스템 | 118.6 | 104.4 | 29% |
| 플라스틱 라이너 시스템 | 123.8 | 101.6 | 48% |
2건 중 1~2건 표시
* 커팅 슈에서 측정한 치수
다이어그램을 참조하십시오.

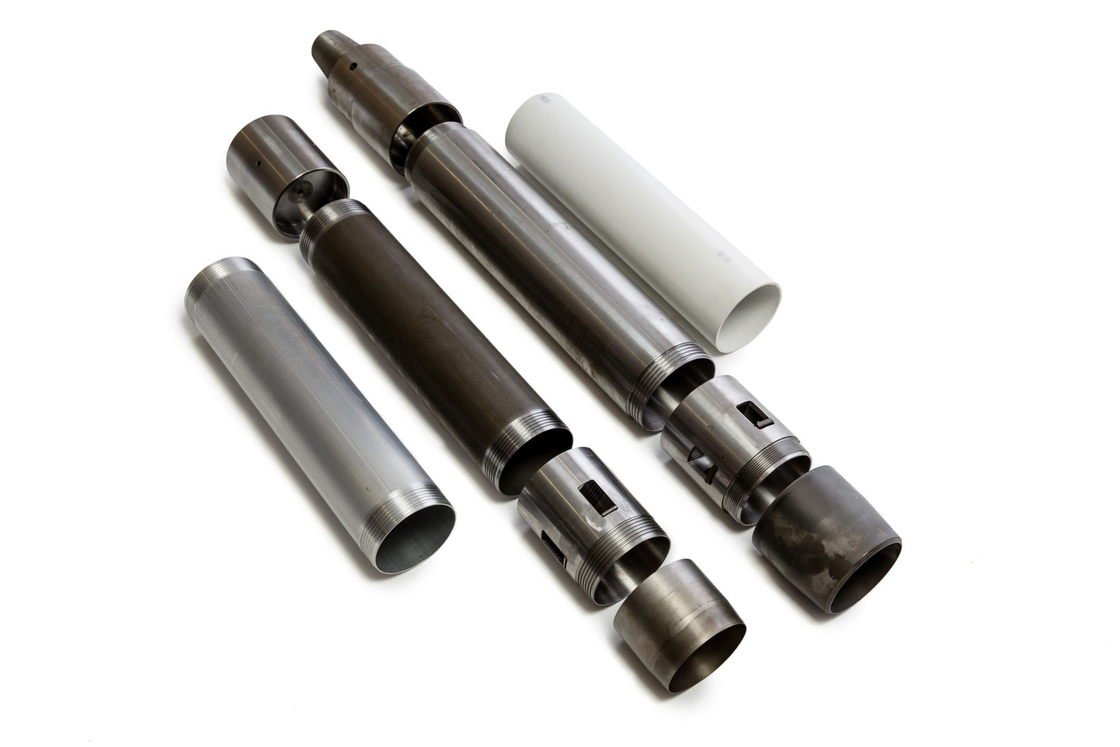

표준 시스템:
1. 샘플 튜브(카드뮴 도금 강철 또는 알루미늄).
2. 코어캐쳐(선택사항)
3. 커팅 슈(평면 또는 톱니 모양 가장자리)
플라스틱 라이너 시스템
4. 스틸 바디 튜브(플라스틱 라이너를 둘러싸는 것).
5. 코어캐쳐(선택사항)
6. 간격 링
7. 커팅 슈(플레인 또는 톱니 모양 가장자리)
