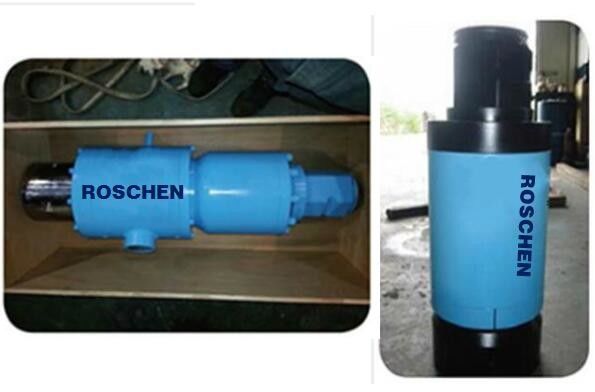

큰 크기 망치를 위한 드릴링 완충기
Axuliary 장비 완충기:
1. 큰 크기 망치를 위한 충격을 흡수하십시오
2. 유일한 design&precise 품질 관리 과정
3. 고객 요구를 가진 서비스를 주문을 받아서 만들기
크기 | 밖에 Dia./mm |
Length/mm |
3" | 77 | 496 |
4" | 97 | 496 |
5" | 117 | 580 |
6" | 138 | 580 |
8" | 180 | 656 |
10" | 225 | 1017년 |
12" | 270 | 1017년 |
DTH SPEC는 아래에 있습니다:
Techincal 모수
묘사 | 생산품 부호 | 조금 정강이 | 실 연결 | 외부 Dia. (mm) | 조금 (mm) 없는 길이 | 무게 (kg) | 편평한 렌치 (mm) | Rec. 구멍 크기 (mm) |
RS 180 | 260000 | DHD38, COP84 | API 4 1/2” REG PIN | 180 | 1522년 | 190 | 150 | 203-271 |
일 압력 (막대기) | 17 막대기에 충격 빈도 (Hz) | 정상적인 축 압력 (kN) | Rec.Rotation 속도 (r/min) | 공기 소비 (m ³ /min) | ||||
14-24 | 20 | 18.3 | 30-40 | 12bar | 17bar | 24bar | ||
22.5 | 28.2 | 39.6 |
다른 조금에 일치를 망치로 칩니다 | ||||||||
묘사 | 생산품 부호 | 조금 정강이 | 실 연결 | 외부 Dia. (mm) | 조금 (mm) 없는 길이 | 무게 (kg) | 편평한 렌치 (mm) | Rec. 구멍 크기 (mm) |
RS180-QL80 | 260001 | QL80 | API 4 1/2” REG PIN | 180 | 1515년 | 190 | 150 | 203-271 |
RS180-Mission80 | 260003 | Mission80 | 1515년 | 188 | ||||
RS180-MACH80 | 260005 | MACH80 | 1522년 | 190 | ||||
RS180-SD8 | 261000 | SD8 | 1492년 | 195 |
일 Pressur (막대기) |
충격 빈도 17 막대기에 |
정상 축 압력 (kN |
Rec. 교체 속도 (r/min) |
공기 소비 (m ³ /min) |
||
14-24 | 20 | 18.3 | 30-40 | 14bar | 17bar | 24bar |
22.5 | 28.2 | 39.6 |
ROSCHEN DTH는 명세를 망치로 칩니다 | |||||||
망치 크기 | 조금 정강이 | ROSCHEN 부호 | 연결 실 | 적당한 조금 | 일 압력 | 공기 소비 | |
1" | BR1 | ROS 11 | RD50 상자 | ¢50-70mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
2" | BR2 | ROS 22 | RD50 상자 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3" | DHD3.5 | ROS 32 | API 2 3/8" Reg | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4" | DHD340 | ROS 34 | API 2 3/8" Reg | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5" | DHD350 | ROS 52 ROS 54 |
API 2 3/8" Reg /API 3 1/2” Reg | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6" | DHD360 | ROS 62 ROS 64 |
API 3 1/2” Reg | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8" | DHD380 | ROS 82 ROS 84 |
API 4 1/2” Reg | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10" | SD10 | ROS 100 | API 6 5/8" Reg | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12" | DHD1120 | ROS 120 | API 6 5/8" Reg | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
주: | |||||||
Metzke의 Remet 실은 유효합니다! | |||||||
DTH 망치의 어떤 특별한 typ 정강이든지 요구에 의하여 유효할 것입니다. |
DTH 조금
DTH 조금은 또한 우리의 주요 제품입니다. mang 년이 찾은 후에, 우리는에 있는 부유한 경험이 고품질 원료를 채택한 발달과 제조 고품질 제품, 선진 기술 있고 검사를 엄격히 통과했습니다.
1.high와 낮은 공기의 압력 아래로 구멍 드릴용 날
2.Low 공기의 압력 holeDia.: 65-220mm
3.High 공기의 압력 구멍 Dia.: 85-305mm
4.Face 유형: 하락 센터/오목하고/볼록 렌즈/두 배 계기/편평한
5.Our DTH 조금은 XL 임무, 순경, IR, 마하, Demag, SD, Bulroc, Halco 마하, 갱부 등과 같은 DTH 망치의 많은 유형을 위해 적당할 수 있습니다.
