로터리 탑 드라이브 및 드릴 파이프 스레드를 보호하는 드릴 스트링에 사용되는 쿠션 서브

로터리 탑 드라이브에 사용되는 쿠션 서브와 드릴 파이프 나사산을 보호하는 드릴 스트링

쿠션 잠수함

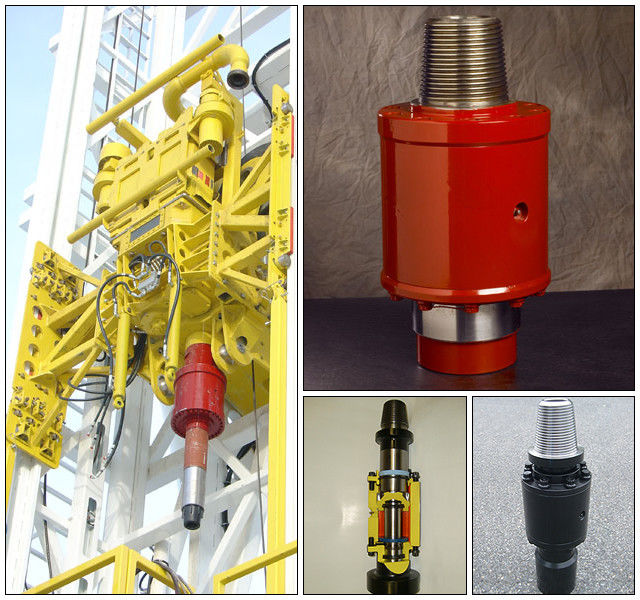

플로트 서브 또는 플로팅 쿠션 서브라고도 하는 쿠션 서브는 로터리 탑 드라이브와 드릴 스트링 사이의 커넥터로 사용됩니다.쿠션 서브는 세 가지 주요 기능을 제공합니다. 나사산을 손상시키지 않고 나사산 연결을 구성하고 분리하는 수단을 제공하고 드릴 장비 구성 요소의 나사산에 가해지는 부하를 줄이며 충격을 흡수하고 드릴 스트링과 드릴 장비 구성 요소의 진동과 마모를 줄입니다. .


쿠션 서브는 회전 드라이브의 축 방향 이동 없이 회전하는 동안 짝을 이루는 드릴 스트링 구성 요소의 나사산이 함께 또는 분리되도록 허용하는 슬라이딩 스핀들을 사용하여 작동합니다.상부 및 하부 우레탄 쿠션은 로터리 드라이브 베어링 및 기어 박스 어셈블리에 대한 충격을 줄여 로터리 탑 드라이브의 베어링 및 기어 수명을 연장합니다.


쿠션 서브의 다른 이점으로는 툴링 수명 증가, 장비 가동 중지 시간 감소 및 유지 보수 요구 사항 최소화가 있습니다.교체용 씰 키트를 사용할 수 있으며 재구축 또는 업그레이드를 위해 쿠션 서브를 반환할 수 있습니다.


Roschen은 세 가지 일반 쿠션 하위 모델인 표준 듀티, 딥 홀 및 헤비 듀티를 제공합니다.우리는 또한 Roschen 쿠션 잠수함을 제공합니다.쿠션 서브에 대한 자세한 내용은 지금 문의하십시오.

표준 의무
6" 외경
맞춤형 길이 및 스레드 연결 사양
2" 스트로크
70,000파운드게양/풀다운 용량

깊은 구멍
7" 외경
맞춤형 길이 및 스레드 연결 사양
3" 스트로크
100,000파운드게양/풀다운 용량

무거운 책임
8" 외경
맞춤형 길이 및 스레드 연결 사양
3" 스트로크
100,000파운드게양/풀다운 용량

로스첸 모델 PD6-2
9 1/4” 외경
10" 어깨에서 어깨 길이
맞춤형 스레드 연결 사양
3/4” – 1 3/4” 스트로크
125,000파운드게양/풀다운 용량
무게 165파운드

Roschen 모델 306130
10" 외경
14 1/2” 어깨 길이
맞춤형 스레드 연결 사양
2 1⁄2” 스트로크
200,000파운드게양/풀다운 용량
무게 195파운드

Roschen 모델 359150
15" 외경
17" 어깨에서 어깨 길이
맞춤형 스레드 연결 사양
3" 스트로크
300,000파운드게양/풀다운 용량
무게 850파운드

Roschen 모델 306430
18" 외경
16 3⁄8” 어깨 길이
맞춤형 스레드 연결 사양
2 1⁄2” 스트로크
200,000파운드게양/풀다운 용량
무게 1050파운드
