SPT ROYOND 스푼 샘플러

SPT 로이온드 푼 아시

스플릿 스푼 샘플링

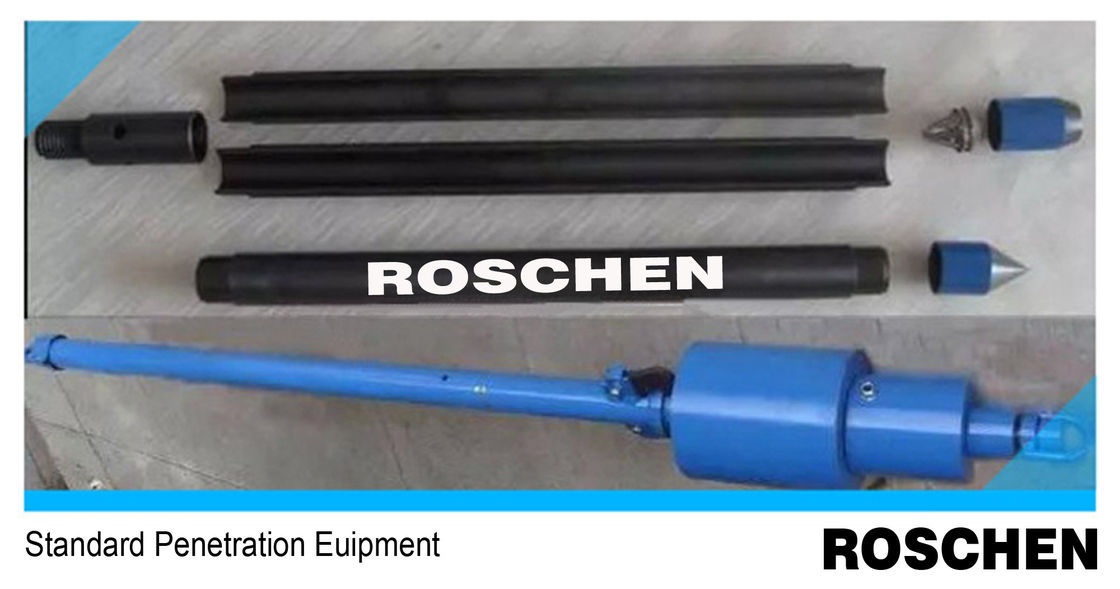

SPT ROYOND POON 어셈블리

레이먼드 스푼 샘플러


표준 레이몬드 스푼 스플릿 튜브 조립 50,8 mm O.D x 36 mm I.D. 스플릿 튜브의 길이는 610 mm입니다. 전체 길이는 852mm입니다.

전체 무게는 7kg입니다.


EN8에서 제조 된 절단 신발은 최적의 마모 저항을 제공하기 위해 특별히 가혹화되고 완화됩니다. (+/- 52 HRC). 신발 내부에는 플라스틱 모래 함정 또는 유지 바구리가 있습니다.

상단의 표준 스레드는 BWY, BW, BWJ 박스입니다.

SPT 망치


SPT 해머는 표준 침투 테스트 (SPT) 또는 콩 침투 테스트 (CPT) 에 필요한 스플릿 튜브 샘플러 또는 콘 앙상블을 구동하도록 설계되었습니다.

햄머리는 63.5kg의 질량을 가진 슬라이딩 웨이터로 구성되어 있으며, 무게가 정확히 750mm의 자유 낙하를 보장하는 픽업 및 자율 발사 메커니즘을 갖추고 있습니다.

내부 샤프트는 무게가 최소한의 저항으로 떨어지는 것을 허용하고 무게가 모서리를 정면으로 치는 것을 보장하는 안내 역할을합니다.

인빌의 밑에는 B ′′ 박스 연결이 있으며, B ′′ BWY 핀 결합이 제공됩니다.

해머는 안전 가로 볼트로 공급되며 해머가 사용되지 않거나 운송 중인 경우 미끄러지는 외부 수갑을 내부 가이드 막대기에 고정합니다.

망치의 전체 길이는 확장되지 않은 2320mm (결합 없이) 이며 확장 된 3070mm (결합 없이) 이다. 전체 망치의 총 무게는 130 kg이다.

1눈을 들어
2외관
3스프링이 있는 발을 들어올리는
4운전중량
5안내 막대
6앙빌
7안전 볼트
