유압 최고 망치 교련 점보에 의하여 사용되는 지하 광업 프로젝트
유압 최고 망치 교련 점보

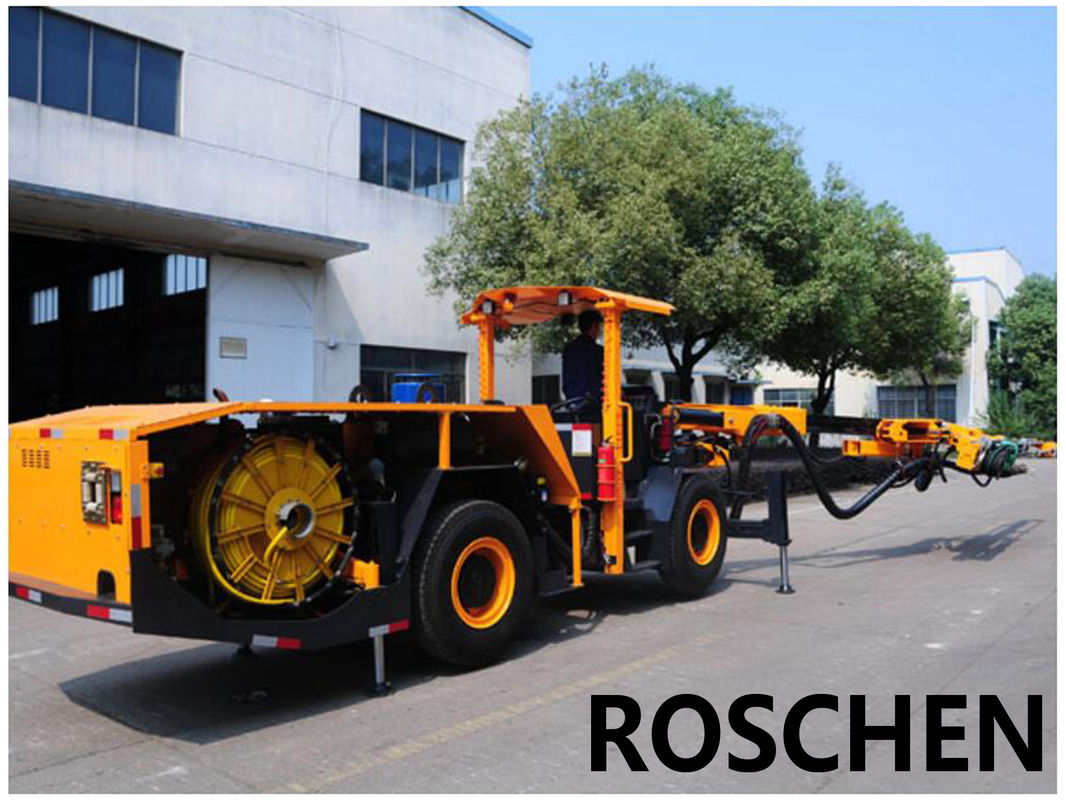

모형: RS-111 교련 점보
드릴링 점보는 지하 광업에서 보통 채광하는 경우에 교련하고 폭파하서 행해지면, 이용됩니다. 그들은 또한 터널을 파기에서 이용됩니다, 바위 경도가 기계를 터널을 파기의 사용을 방지하는 경우에.
드릴링 점보는 1개, 2개 3개의 착암기 포가, 때때로 폭발물, 공간으로 구멍을 적재하기 위하여 광부가 갱도의 얼굴 그렇지 않으면 위에 서 있는 플랫폼으로 이루어져 있습니다. 포가는 광부 오두막 및 당연히 엔진을 또한 지원하는 포좌에 도망합니다. 현대 드릴링 점보는 상대적으로 큽니다, 거기입니다 그러나 경련을 일으킨 조건에 있는 사용을 위해 더 작은 그들. 보통 가로장에 타기 위하여 강화된 고무 타이어 및 디젤과 - 맞은 현대 점보는 또한 이체, 거기 존재합니다 강철 바퀴를 가진, 이고 반면 단 하나 포가 조차 그들을 썰매 거치했습니다. 전력은 또한 압축공기에 의해 일반, 역사적인 점보 강화되었습니다입니다. 전기와 좋은 환기가 어려운 더 작은 갱도에서 일되는 경우에 낫은 압축공기는 당연히 배기 개스를 일으키지 않습니다.
특징:
1. RS-111는 지하 광업 프로젝트에 있는 사용을 위한 12-35 m2 단면을 위해 디자인된 유압 최고 망치 드릴링 리그입니다.
2. 튼튼한 보편적인 드릴링 붐은 이상적인 얼굴 드릴링 적용을 창조합니다. 자동적인 평행 및 360는 넘어서 가능하게 합니다 얼굴 훈련을 위한 쉬운, 빨리와 정확한 포지셔닝을 구릅니다. Sideaways 훈련과 볼트 구멍 훈련.
3. 교련하고 이동할 것이다 때 성분의 윤곽에는 통신수를 밝은 전망이 있는 것을 허용합니다. 강력한 균형이 잡히는 4개의 바퀴 드라이브 포좌는 터널을 파 드릴링 리그가 광산에 있는 한정된 공간 그리고 거친 지형을 통해서 움직이게 합니다. 이중 회로 서비스 브레이크 및 동봉하는 다 원판 주차/사이드 브레이크는 전차로 가기에 있는 그리고 경사진 지형에 안전을 지킵니다.
4. 분야에 의하여 입증된 고주파 유압 떠돌이는 고성능을 전달합니다. 교체 부분의 비용을 줄이고 있는 동안 사다리꼴 격발 피스톤에 의하여 낙관된 충격파 이동 효율성, 그래서 교련은 더 깊은 관통할 수 있습니다.
5. 통신수 택시는 안전하고 안락합니다. 많은 자동적인 특징은 드릴링 통제를 간단하게 합니다 그래서 광부는 빠르고 정확한 훈련에 집중할 수 있습니다.
6. 유압 편류 점보의 모든 서비스 점은 쉽게 접근할 수 있어, 일상적인 정비를 간단하게 하.
기술적인 모수 명세:
길이 | 11300mm | |
폭 | 1750mm | |
고도 | 2000/3000mm | |
수평한 걷는 속도 | 10 km/h | |
급료 능력 | 0.25 | |
보호 | ||
잡음 레벨 | <100 dB=""> | |
조정가능한 안전 닫집 | 대중 음악 + ROP | |
드릴링 체계 | ||
떠돌이 | 1xHC50/R38 | 1xHC109/R38 |
무게 | 112 kg | 151 kg |
격발 힘 | 13 kW | 18.8 kW |
격발 교류 | 105 L /min | 135 L /min |
격발 힘 | 130 막대기 | 135 막대기 |
교체 압력 | 150 막대기 | 150 막대기 |
빈도 | 62 Hz | 47 Hz |
교체 토크 | 325 Nm | 780 Nm |
구멍 Dia. | 32-89mm | 45-102mm |
막대 크기 | R38-H35-R32 | |
급식은 굴러 넘어집니다 | 360o | |
길이를 밀기 | 3450mm | |
급식 치기 | 1600mm | |
올려본각 | 90o | |
한번 불기 각 | 90o | |
그네 각 | 좌 45o는 45o를 보상합니다 | |
붐 | ||
모형 | K26F | |
유형 | 자동적인 평행 | |
붐 연장 | 1200mm | |
올려본각 | 45o | |
한번 불기 각 | 16o | |
그네 각 | 좌 45o는 45o를 보상합니다 | |
전기 유압 동력화차 | ||
모터 힘 | 삼상 45의 kW/55 kW AC | |
격발 + 급식 + 붐 | 변하기 쉬운 피스톤 펌프 | |
교체 | 장치 펌프 | |
여과 | 10ɥ | |
유압 탱크 | 240L | |
유압 기름 냉각기 | 음료수 냉각기 | |
전압 | 380V | |
빈도 | 50Hz | |
시작 | △-Y | |
케이블 권선 | 1xK440 | |
연 | 100m / 80m | |
케이블 크기 | ɸ28mm/ɸ32mm | |
케이블 유형 | 3x35+3G6+2x1.5 | |
3x50+3G6+2x1.5 | ||
물과 공중 시스템 | ||
압축기 | 1xJN5 | |
산출 | 0.5m3/min | |
압력 | 5-7 막대기 | |
정강이 윤활 | 기름 안개 | |
정강이 윤활 공기 소비 | 0.3m3/min | |
정강이 윤활 유류 소비 | 180-250g/h | |
내뿜는 펌프 | 1xCR3 | |
힘 | 1.5 kW | |
산출 | 3m3/h | |
포가의 밑에 | ||
디젤 엔진 | Deutz BF4L2011 53 kW, 2800rpm | |
꼬리 가스 대청소 | 배출 촉매 | |
드라이브 시스템 | 사륜 드라이브 | |
진동 | 뒤 축 ±10o | |
타이어 | 11.00-20 | |
조타 | ±40o 조음 | |
서비스 브레이크 | 2중창 회로 디스크 브레이크 | |
/비상사태 주차 | trans에 다 원판 | |
연료 탱크 | 60L |
