| 원래 장소 | 중국 |
| 브랜드 이름 | ROSCHEN |
| 인증 | ISO |
| 모델 번호 | Rs1000 |

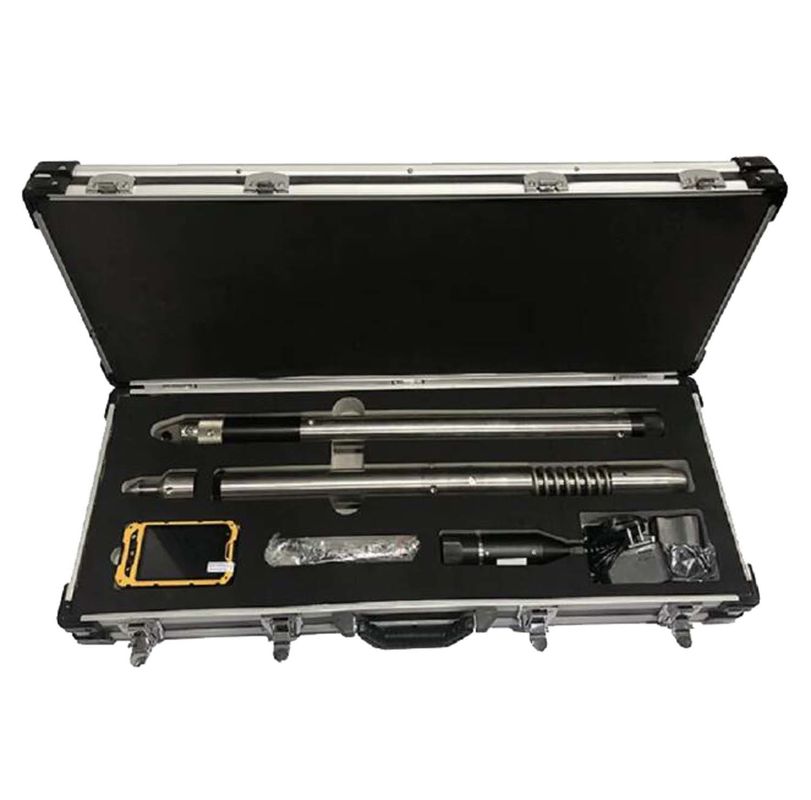

Ns-DMA/B 전자 기울기 계측기, 굴착 구멍의 기울기 각도 측정
Ns-DMA/B 전자 기울기계
제품 설명
NS-DMA/B 전자 기울기 측정기
1.1 기능 및 적용
기울기 각도, 자기 작동 면의 방향 및 높은 측면 작동 면의 방향 측정
석유, 석탄 광산, 관개 시설 분야에서 우물 구멍 굴착 조사에 널리 적용됩니다.
1.2 특징
Ø 다양한 운영 목적으로:
다른 외부 보호 장치가 장착되면 측정 중지 또는 자기 떠있는 측정에 대한 다양한 조사 목적을 충족시킵니다.
Ø 높은 정확성 및 신뢰성:
기울기 측정기의 핵심 부품으로서 충격 방지 가속도 측정기와 함께 가속 센서는 높은 선형성, 낮은 온도 변동 및 좋은 재발 등의 특성을 가지고 있습니다.
전원 차단 보호:
흔들림이나 압력으로 인한 전력 장애는 운영 장애 또는 데이터 손실을 초래하지 않습니다.
동적 성능:
데이터 수집과 처리 능력이 뛰어나고 동적 또는 정적 성능이 좋습니다.
Ø 충격 및 충격 저항성:
외부 다중 진동 저항 버퍼, 방사선 및 축.
-40oC에서 정상적인 성능
Ø 깊은 우물 측정:
열 절연 보호 장치가 장착되어 있으며, 250oC에서 125MPa 이하의 정상 작동
1.3 사양:
F32과 F27
1.4 근로조건:
온도:-40oC ~ 125oC (최대 250oC 열 절연 보호 장치);
충격 저항: ≤4.5g,10~100Hz
충격 저항: ≤2000g, 0.5ms
2기술 매개 변수
| 항목 | 범위 | 정확성 | 조건 |
| 성향 | 0~180° | ±0.1° | |
| 아지무스 | 0~360° | ±0.5° | 우물 기울기 ≥6° |
| 높은 측면 작동면 | 0~360° | ±0.1° | 우물 기울기 ≥6° |
| 자기 작동면면 | 0~360° | ±0.5° | 우물 기울기 ≤8° |
| 온도 | -40~125oC | ± 1oC |
다른 매개 변수
전압: DC6V~DC8V
전력: DC5V 아래, 대기 상태 ≤30mA, 데이터 수집 ≤150mA
온도: -40~125oC
충격 저항: 2000g, 0.5ms
충격 저항: 10g, 20~100Hz
동적 성능: 진동 가속도가 3g이고 주파수는 20Hz일 때, 기울기 오류 가능: 정적 측정과 비교하면 ≤0.2°
지연 범위: 1~99분, 최소 1분
간격 범위: 1~99초, 최소 1초 (단수 촬영용)
최대 샘플링: 3600점 (단수 촬영용)
연속 작업 시간: min 20 h (단수 촬영용)
3재충전 가능한 배터리 배럴
단일 투약용
전압 출력: DC7.2V
전력 출력: ≥500mAh
작업 온도: -40~125oC
충전 또는 방출 시간: ≥800번
충전 시간: 2~4시간
방출 시간: ≥30분
다중 촬영용
전압 출력: DC6V
전력 출력: ≥2000mAh
작업 온도: -40~125oC
충전 또는 방출 시간: ≥800번
충전 시간: 16~17H
방출 시간: ≥12h
