유압식 우물 시추 장비용 Odex 편심 케이싱 시추 시스템

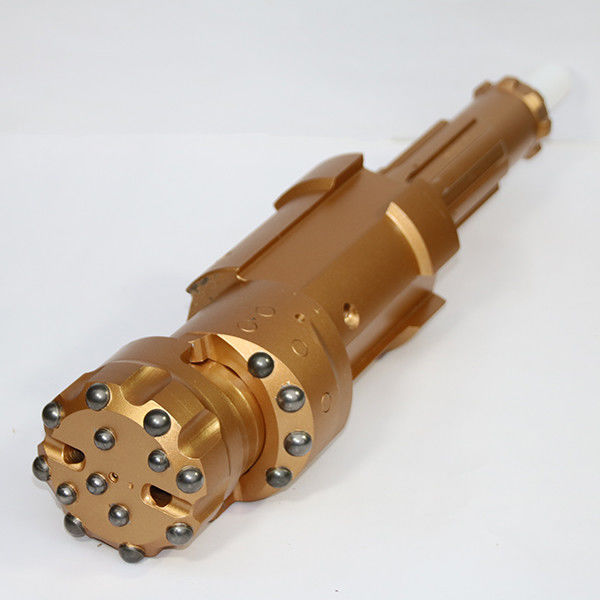

Odex 편심 케이싱 시추 시스템
Roschen 회사의 편심 시추 도구는 로드 안정기와 편심 드릴 비트로 구성되며, 편심 드릴 비트의 꼬리 부분에는 첫 번째 보스가 제공되고, 로드 안정기의 내벽에는 첫 번째 보스와 일치하는 첫 번째 홈이 제공되며, 로드 안정기의 내벽에는 원주 방향을 따라 첫 번째 제한 홈이 제공되고, 꼬리의 외벽에는 환형 홈이 제공되며, 로드 안정기에는 장착 구멍이 제공되며, 장착 구멍에 핀 로드가 장착되면 핀 로드는 환형 홈에 꽂힐 수 있습니다.
이 편심 시추 도구는 편심 드릴 비트의 꼬리를 로드 안정기에 장착하고, 핀 로드를 장착 구멍에 삽입하며, 핀 로드는 환형 홈에 꽂힐 수 있으며, 편심 드릴 비트는 로드 안정기에서 빼낼 수 없으며, 편심 드릴 비트가 회전하면 첫 번째 보스가 첫 번째 제한 홈의 홈 벽과 접촉하고, 작업 중 로드 안정기는 첫 번째 보스와 첫 번째 제한 홈의 협력을 통해 편심 드릴 비트를 회전시키며, 토크는 첫 번째 보스와 첫 번째 제한 홈에 집중되고, 핀 로드와 환형 홈은 비틀림의 영향을 받지 않으므로, 이 편심 시추 도구의 손상을 줄이고 수명을 향상시킬 수 있습니다.
ODEX 편심 오버버든 시추 시스템 기술 사양:
| 모델 | 케이싱 크기 (mm) | 케이싱 슈의 최소 내경 (mm) | 리밍 직경 (mm) | 해머 생크 | 드릴 파이프 | |||
| 최대 외경 | 최소 내경 | 나사산 | 외경 (mm) | 렌치 플랫 (mm) | ||||
| ODEX 90 | 115 | 102 | 90 | 123 | DHD3.5/COP32/QL30 | API 2 3/8" Reg | 76 | 65 |
| ODEX 115 | 142 | 128 | 115 | 152 | DHD340/COP44/SD4/QL40/M40 | API 2 3/8" Reg | 76 | 65 |
| ODEX 140 | 171 | 157 | 140 | 187 | DHD350R/CPO54/SD5/QL50/M50 | API 2 3/8" Reg | 89 | 65 |
| ODEX 165 | 196 | 183 | 165 | 211 | DHD360/COP64/SD6/QL60/M60 | API 2 3/8" Reg | 114 | 95 |
| ODEX 190 | 222 | 205 | 190 | 237 | DHD360/COP64/SD6/QL60/M60 | API 3 1/2" Reg | 114 | 95 |
| ODEX 240 | 273 | 261 | 240 | 308 | DHD380/COP84/SD8/QL80/M80 | API 3 1/2" Reg | 114 | 95 |
| ODEX 280 | 324 | 305 | 280 | 378 | DHD1120/SD10/NUMA100 | API 4 1/2" Reg | 114 | 95 |
다양한 케이싱 튜브 직경에 대해 특수 치수를 설계할 수 있습니다.
장점
1. 약하게 안정적인 지층에 적용 가능: 편심 설계는 느슨하고 다공성이며 쉽게 붕괴되는 지층에서 더 나은 시추공 안정성과 케이싱 안내를 제공할 수 있습니다.
2. 빠른 시공 속도: 일부 공정에서는 머드 시공 없이 드릴링 및 케이싱 설치를 직접 완료할 수 있습니다. 따라서 시공 기간을 크게 단축할 수 있습니다.
3. 시추공 마찰 감소: 편심 케이싱은 시추공 벽에서 불규칙한 접촉을 형성하여 시추공의 전체 마찰을 줄일 수 있습니다. 따라서 장비의 인양 부하를 줄일 수 있습니다.
구매 방법?
odex 드릴 비트를 구매하려면 필요한 케이싱의 외경과 벽 두께를 알려주셔야 합니다. 또한 구멍 직경, 케이싱 슈의 최소 내경 및 해머 모델도 알아야 합니다.
일반적으로, 프로젝트의 안전하고 효율적인 진행을 보장하기 위해 특정 지질 조건, 시공 환경, 경제적 예산 및 기술 요구 사항에 따라 가장 적합한 편심 케이싱 시스템을 선택해야 합니다.
