| Place of Origin | CHINA |
| 브랜드 이름 | ROSCHEN |
| 인증 | ISO |
| Model Number | ODEX76, ODEX90, ODEX115, ODEX140, ODEX165, ODEX190, ODEX240, ODEX280 |

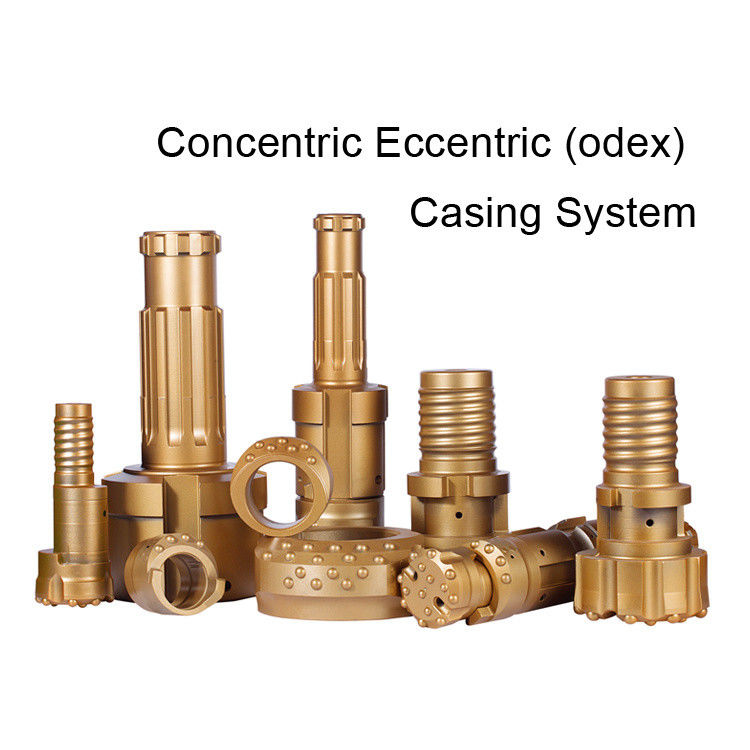

ODEX 물 우물 뚫기 에센트릭 과부하 뚫기 시스템
로센회사의 특기 뚫기 도구, 막대기 안정기 및 특기 뚫기, 특기 뚫기 꼬리는 첫 번째 보스가 제공됩니다.막대기 안정기의 내부 벽은 첫 번째 보스와 일치하는 첫 번째 구획으로 제공됩니다, 막대기 안정기 내부벽에는 둘레 방향으로 첫 번째 제한 구도가 있고, 꼬리 바깥벽에는 반지 모양 구도가 있습니다.막대기 안정기에는 장착 구멍이 있습니다., 그리고 장착 구멍이 핀 막대기로 장착되면 핀 막대기는 반지 모양의 구로에 붙어있을 수 있습니다.
ODEX 외진 과부하 굴착 시스템
포장에 대한 범위 4 1/2 "-12 3/4"
해머 턱 DHD, SD, 미션, QL 등
모델:
ODEX76, ODEX90, ODEX115, ODEX140, ODEX165, ODEX190, ODEX240, ODEX280
제품 설명
ODEX 시스템은 구멍을 뚫는 망치 시스템으로, 구멍을 뚫는 동안 껍질을 앞당기도록 설계되었습니다.
ROSCHEN ODEX 시스템은 파일럿 비트, 리밍 비트 및 가이드 장치로 구성됩니다.
고품질의 합금제철과 탄화물로 만들어졌으며 엄격한 열처리를 받았습니다.
많은 분야에서 많은 작업 장소.
| ODEX ECCENTRIC 케이싱 굴착 시스템 - 전형적인 매개 변수 | ||
| 매개 변수 | 전형적인 범위/ 옵션 | 참고문서 |
| 케이스 지름 (OD) | 114mm (4.5"), 140mm (5.5"), 168mm (6.5"), 194mm (7.5") | 가장 일반적인 사이즈 더 큰 / 사용자 정의 사용할 수 있습니다. |
| 구멍 직경 | ~ 1.3x - 1.5x 케이스 OD | 특이한 크기로 결정됩니다. |
| 리머 재료 | 텅프렌 탄화물 삽입, 단단한 합금 강철 | 높은 마모 저항성 |
| 케이스 타입 | 류스 조인트, 고장장 강철 | 힘과 부드러운 진전을 보장합니다. |
| 운전 방법 | 톱 해머 (DTH 해머), 로터리 (Down-the-Hole 또는 ODEX 해머) | 표준 드릴링 리그와 호환됩니다. |
| 전형적 인 깊이 | 100m 이상 (300피트 이상) | 토양 조건과 리그 용량에 따라 달라집니다. |
사양:
| ODEX 타입 | 추천된 케이스 크기 | 최소 벽 두께 | 파일럿 비트 지름 | 리머 지름 | 망치 가루 를 위해 | ||||||
| 최대 과다 복용 | 미네 신분 | ||||||||||
| mm | 인치 | mm | 인치 | mm | 인치 | mm | 인치 | mm | 인치 | ||
| 90 | 115 | 4 1/2 | 102 | 4 | 6 | 64년 | 90 | 3 35/64 | 123 | 4 27/32 | DHD35, COP34, 미션 30 |
| 115 | 142 | 5 19/32 | 125 | 4 59/64 | 7 | 9/32 | 115 | 4 17/32 | 155 | 6 7/64 | DHD340A, SD4, QL40, 미션40 |
| 115 | 146 | 5 3/4 | 128 | 5 3/64 | 7 | 9/32 | 116 | 4 9/16 | 152 | 6 | |
| 140 | 168 | 6 5/8 | 152 | 5 63/64 | 8 | 5/16 | 140 | 5 1/2 | 189 | 7 7/16 | DHD350R, SD5, QL50, 미션50 |
| 144 | 178 | 7 | 160 | 6 19/64 | 9 | 23/64 | 144 | 5 9/16 | 192 | 7 9/16 | |
| 165 | 196 | 7 23/32 | 183 | 7 13/64 | 6 | 64년 | 166 | 6 17/32 | 211 | 8 19/64 | DHD360, SD6, QL60, 미션60 |
| 180 | 219 | 8 5/8 | 194 | 7 5/8 | 6 | 64년 | 179 | 7 3/64 | 232 | 9 1/8 | |
| 190 | 219 | 8 5/8 | 205 | 8 16 월 | 7 | 9/32 | 191 | 7 1/2 | 236 | 9 19/64 | |
| 190 | 219 | 8 5/8 | 205 | 8 16 월 | 7 | 9/32 | 191 | 7 1/2 | 236 | 9 19/64 | DHD380, QL80, SD8, 미션 80 |
| 230 | 273 | 10 3/4 | 250 | 9 27/32 | 11.5 | 29/64 | 229 | 9 1/64 | 286 | 11 1/4 | |
| 240 | 273 | 10 3/4 | 250 | 9 27/32 | 11.5 | 29/64 | 241 | 9 31/64 | 308 | 12 1/8 | |
| 280 | 324 | 12 3/4 | 305 | 12 | 9.5 | 3/8 | 280 | 11 1/64 | 378 | 14 57/64 | SD10, NUMA100 |
장점
1약하게 안정적인 층에 적용: 특이한 디자인은 느슨하고 포러스하며 쉽게 붕괴되는 형식에 더 나은 우물 구멍 안정성과 가우징 안내를 제공 할 수 있습니다.
2. 빠른 건설 속도: 일부 프로세스는 진흙 건설없이 직접 파도 및 캐스팅 설치를 완료 할 수 있습니다. 따라서 건설 기간을 크게 단축합니다.
3웅덩이 마찰을 줄이십시오: 외진 인하 웅덩이 벽에 불규칙한 접촉을 형성하여 웅덩이의 전체 마찰을 줄일 수 있습니다..
어떻게 사야죠?
오덱스 드릴을 사려면 오더 크기와 벽 두께를 알려주세요그리고 망치 모델.
일반적으로, 당신은 특정 지질 조건에 따라 가장 적합한 특이적인 케이싱 시스템을 선택해야합니다, 또한 건설 환경,프로젝트의 안전하고 효율적인 진행을 보장하기 위한 경제적 예산 및 기술적 요구 사항.
조언이 필요한 경우, 저희에게 연락하십시오:
