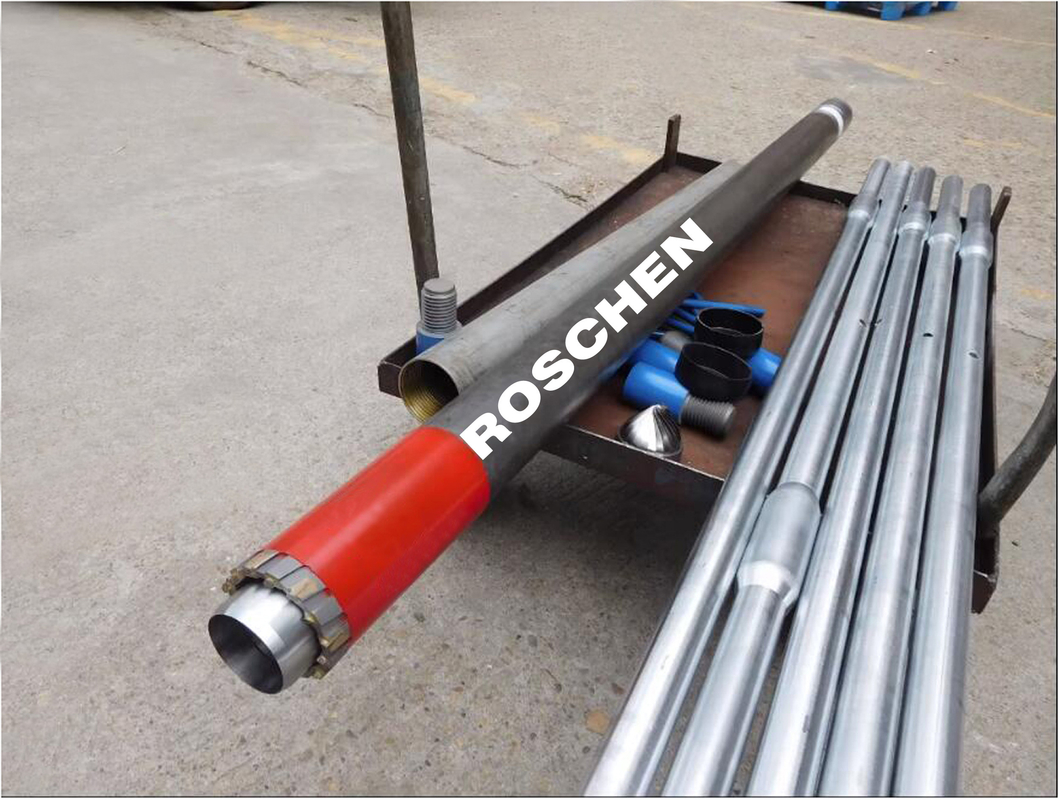

86 101 116 131 마지어 토양 샘플러 수집 드릴링 장비

86 101 116 131 Mazier 토양 샘플러 수집 드릴링 장비

Mazier 자동 코어 배럴;

자동 Mazier 코어 배럴은 모래, 실트, 마르와 같은 매우 부드러운 토양에서 교란되지 않은 코어 샘플을 얻도록 설계되었습니다.

코어를 유지하기 위해 내부 튜브 내부에 PVC 코어 라이너가 사용되며, 부드러운 재료가 미끄러져 나가는 것을 방지하기 위해 '바스켓' 캐처를 사용할 수 있습니다. 86mm, 101mm, 116mm, 131mm, 146mm 구멍 직경으로 제공되며, 경암에 더 적합한 T2 시리즈 및 T6 시리즈 코어 배럴과 함께 사용할 수 있습니다.

트리플 월 코어 배럴을 사용하면 지면에서 채취한 샘플을 제거하여 코어의 교란되지 않은 샘플을 보장합니다. 이것이 지질학적 목적 외에도 대구경 지반 공학 실험실 테스트에 적합한 이유입니다.

Mazier 코어 배럴 Mazier 코어 배럴은 코어 비트 앞에 투영된 슈 커팅을 보여줍니다. Mazier의 자동 코어 배럴은 매우 부드러운 토양에서 교란되지 않은 코어 샘플을 얻도록 설계되었습니다. 이 코어 배럴에는 스프링 내부 튜브 어셈블리가 있습니다. 부드러운 지층에서 드릴링할 때 리프팅 코어 케이스가 비트 앞에서 최대 50mm까지 돌출되어 절단 슈 역할을 합니다. 부드러운 코어는 물로부터 보호됩니다. 더 단단한 재료에서 코어링할 때 스프링 내부 튜브가 압력을 받아 내부 튜브가 후퇴하므로 이제 코어 케이스가 정상 위치를 취합니다. PVC 코어 라이너는 코어를 유지하기 위해 내부 튜브 내부에 사용되며, 부드러운 재료가 미끄러져 나가는 것을 방지하기 위해 '바스켓' 캐처를 사용할 수 있습니다. 이 유형의 코어 배럴은 유럽 및 호주 지역에서 널리 사용되며 모래, 실트 및 마르와 같은 부드러운 지층에서 100% 회수를 제공하는 것으로 보고됩니다. 101mm (코어 74mm) 구멍 직경으로 제공되며, 경암에 더 적합한 T2-101 및 T6-101 코어 배럴과 함께 사용할 수 있습니다. Mazier로 얻은 74mm 직경 코어는 일반적으로 사용되는 실험실 삼축 시험 장비와 호환됩니다.

101mm 단일 로터리 트리플 Mazier 샘플러 (사암 및 연암용)

M101 TC (텅스텐 카바이드) 코어 비트는 다이아몬드만큼 단단한 절삭 매체를 가지고 있지 않으므로 적용 범위가 제한적입니다. 연약한 비고결 지층을 드릴링하는 데 매우 비용 효율적인 선택이며, 주로 지반 공학 토양 조사 또는 점토, 모래, 석고 또는 연질 셰일로 구성된 오버버든 층에서 코어 드릴링에 적용됩니다. Forsun TC 코어 비트의 크라운은 텅스텐 카바이드 마모 패드 게이지 보호 기능이 있는 견고하고 내마모성 매트릭스 본체로 구성됩니다.

Mazier 샘플러 M101 코어 배럴 구성 요소:

1. 침전물 튜브
2. 헤드 어셈블리
3. 외부 튜브
4. 내부 튜브
5. 플라스틱 라이너
6. 안정기
7. 절단 슈
8. 코어 비트

설명:

Mazier 101 코어 배럴은 내부 튜브 풀 어헤드가 있는 단일 로터리 트리플 튜브 코어 배럴입니다.
다양한 종류의 절단 슈 길이가 제공됩니다.

응용 분야:
점토, 이암, 사암 및 연암 지층 샘플링에 적합합니다.
Mazier 코어 배럴의 특징은 높은 코어 회수율과 작은 샘플 교란입니다.
