| 원래 장소 | 중국 |
| 브랜드 이름 | ROSCHEN |
| 인증 | ISO |
| 모델 번호 | IR380 |

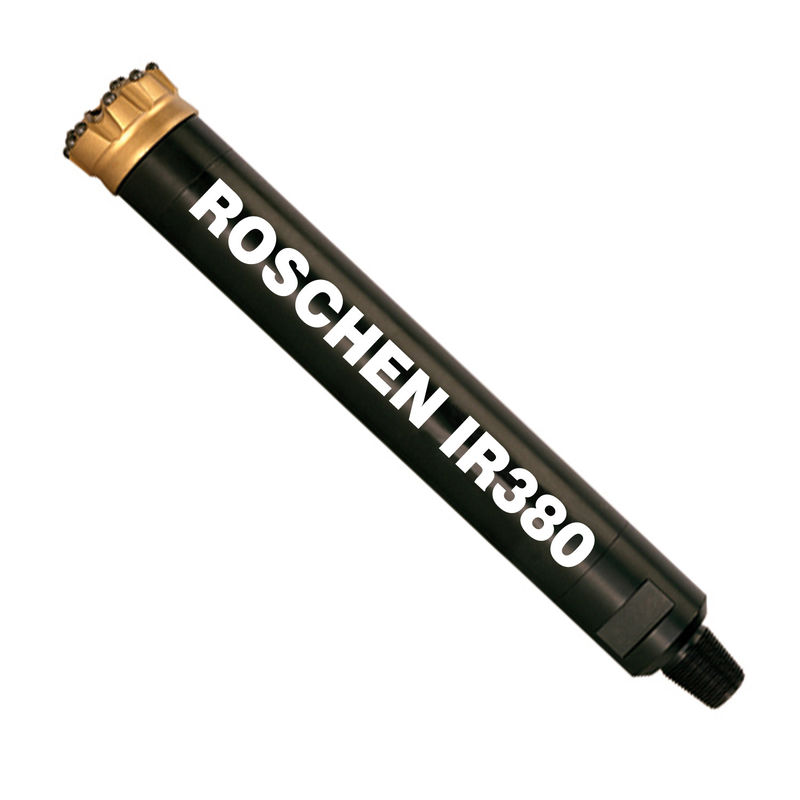

IR380 DTH 해머
IR380 - 4 1/2 "핀 RH - 8" DTH 해머 Epiroc DTH 해머
구멍 아래로 가는 망치
로센 DTH 망치에는 높은 충격력과 낮은 에너지 손실과 낮은 연료 소비가 결합됩니다.긴 사용 기간 및 최적화된 생산성.
운영비용 감소
로슈헨 DTH 망치 설계는 높은 전력과 공기 효율을 제공하며, 펌프에서 발생하는 운영 비용과 이산화탄소 배출을 줄입니다.
맞춤형 다재다능 제품
이 망치들은 다양한 산업 표준 턱과 다양한 표준 크기의 망치와 함께 작동합니다. Roschen의 DTH 망치 제품 제공은 모든 응용 프로그램과 광산 조건을 포함합니다.
간편한 서비스
간편한 유지보수는 기계의 정지 시간을 줄이고 생산성을 더욱 향상시킵니다.
구멍 범위: ø194-ø305
작업 압력: 8-30 바
공기 소비: 10bar - 12m3/min
18bar - 26m3/min
24bar - 35m3/min
| ROSCHEN DTH 망치 사양 | |||||||
| 망치 크기 | 비트 샴 | 로센 코드 | 연결 스레드 | 적당한 비트 | 작업 압력 | 공기 소비 | |
| 2" | BR2 | ROS 11 ROS 22 | RD50 박스 | ¢70-¢90mm | 00.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
| 1.0Mpa | 4m3/min | ||||||
| 1.4Mpa | 5m3/min | ||||||
| 3" | DHD35 | ROS 32 | API 2 3/8" 레그 | ¢90-¢110mm | 10.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
| COP32/COP34 | |||||||
| M30 | 1.5Mpa | 9m3/min | |||||
| 4인치 | DHD340 | ROS 34 | API 2 3/8" 레그 | ¢110-¢135mm | 10.0-2.5Mpa | 1.0Mpa | 6m3/min |
| IR340 | |||||||
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3/min | |||||
| M40 | 2.4Mpa | 15m3/min | |||||
| 5인치 | DHD350 | ROS 52 ROS 54 | API 2 3/8"Reg/API 3 1/2" Reg | ¢135-¢155mm | 10.0-2.5Mpa | 1.0Mpa | 9m3/min |
| IR350 | |||||||
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3/min | |||||
| M50 | 2.4Mpa | 23m3/min | |||||
| 6인치 | DHD360 | ROS 62 ROS 64 | API 3 1/2" 레지 | ¢155-¢190mm | 10.0-2.5Mpa | 1.0Mpa | 10m3/min |
| IR360 | |||||||
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3/min | |||||
| M60 | 2.4Mpa | 28.5m3/min | |||||
| 8인치 | DHD380 | ROS 82 ROS 84 | API 4 1/2" 레지 | ¢195-¢254mm | 10.0-2.5Mpa | 1.0Mpa | 15m3/min |
| IR380 | |||||||
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3/min | |||||
| SD8 | 2.4Mpa | 34m3/min | |||||
| M80/M85 | |||||||
| 10인치 | SD10 | ROS 100 | API 6 5/8 "Reg | ¢254-¢311mm | 10.0-2.5Mpa | 1.0Mpa | 22m3/min |
| Numa100 | 1.8Mpa | 40m3/min | |||||
| ROS 100 | 2.4Mpa | 55m3/min | |||||
| 12인치 | DHD1120 | ROS 120 | API 6 5/8 "Reg | ¢305-¢445mm | 10.0-2.5Mpa | 1.0Mpa | 30m3/min |
| SD12 | 1.8Mpa | 56m3/min | |||||
| Numa120 | 2.4Mpa | 78m3/min | |||||
| 참고: | |||||||
| API, Metzke, Remet, Fabe 스레드가 준비되어 있습니다! | |||||||
| DTH 해머의 모든 크기, 특별한 유형의 턱은 요청에 의해 제공됩니다. | |||||||
구조 특징:
1표준 API 스레드
2. 시멘트 탄화물 버튼을 가진 상위 하위 (대안)
3내부 부품은 상호 작용성 마모를 피하기 위해 고도로 조립되며 망치의 신뢰성이 증가합니다.
4피스톤 케이스: 우수한 합금 강철을 사용하여 더 나은 신뢰성과 열 처리 후 더 긴 수명을 제공합니다.
5. 망치 앞 구조 설계: 망치를 꺼낼 때, 피스톤의 마지막 충격은 피스톤 케이스의 단계에 떨어질 것이며, 드라이버 서브 스플라인과 유지 링의 안전을 보장합니다.
각 가열 바위를 뚫을 때 피스톤 케이스의 작동 수명을 늘리기 위해,드라이버 서브는 세 개의 조각으로 구성되도록 설계되어 있으며 착용 방지 케이스만 적시에 교체해야합니다..
열처리 된 피스톤과 실린더 내부 가이드 시스템은 가장 높은 효율과 가장 큰 충돌력을 달성하기 위해 합리적으로 구조화됩니다.침투 속도는 같은 유형의 다른 제품보다 10% ~ 30% 더 빠릅니다..
로센 최적화된 구조 설계: 내부 실린더에 공기가 구멍이 적고, 공기 슬롯의 가장 높은 딱딱함.
다중 스레드는 높은 정확도를 달성하기 위해 CNC 가공되어 조립이 쉽고 부드럽습니다. 드라이버 서브는 더 나은 가열성과 더 긴 수명을 달성하기 위해 열처리됩니다.
