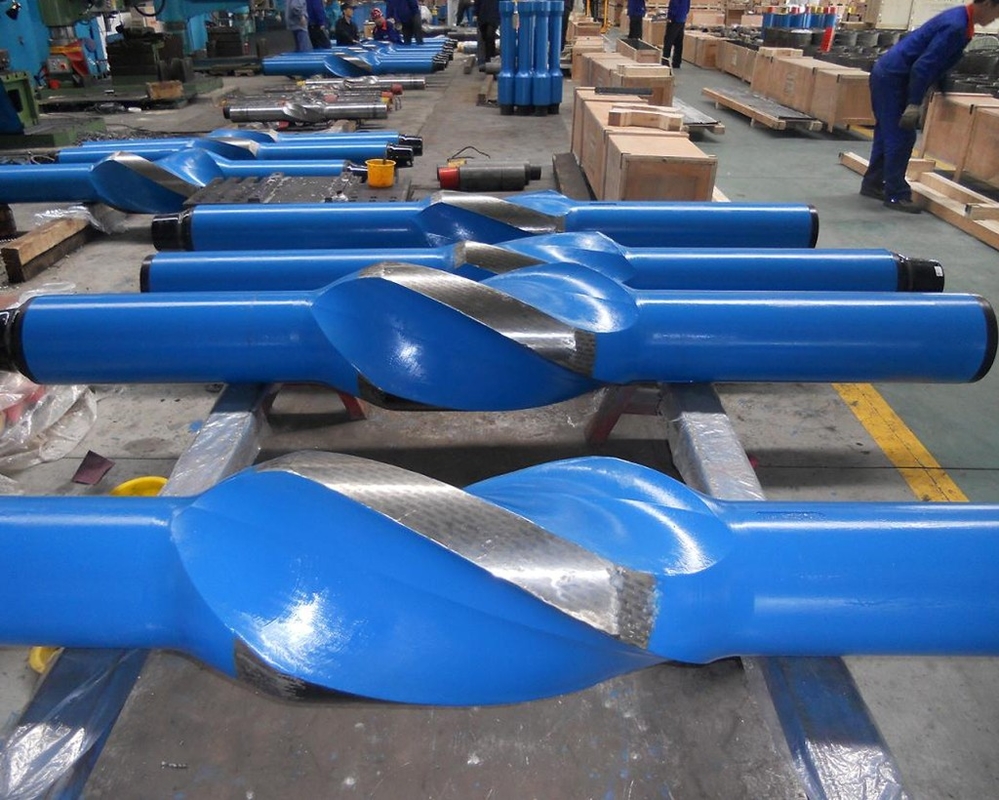

15 "건강 텅스텐 탄화화물 표면 API 인증 표준과 함께 무거운 부어 안정기

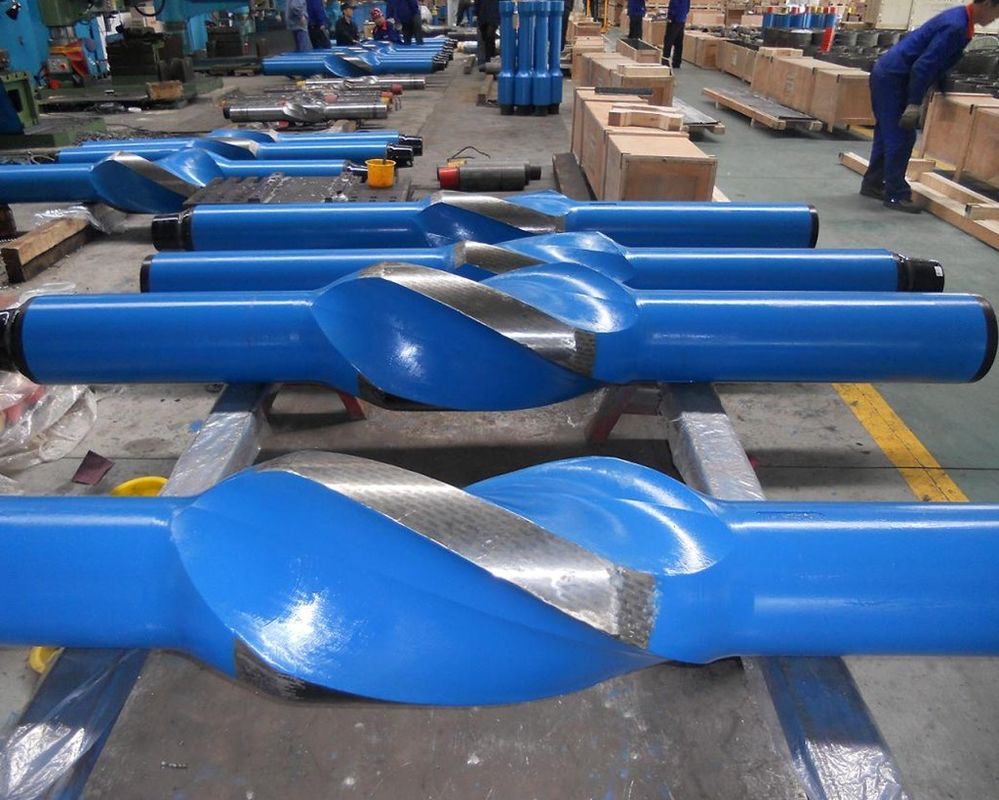

API 인증 표준을 충족하는 경질 텅스텐 카바이드 면이 있는 15인치 중장비 드릴링 안정기





API 인증 표준을 충족하는 경질 텅스텐 카바이드 면이 있는 17 1/2" 중부하 드릴링 안정기





중장비 드릴링 안정기 - API 인증 및 현장 검증



Roschen은 중국에 있는 제조 기지에서 직접 고품질 API 안정제를 공급합니다. 가격은 현지 공급업체보다 훨씬 저렴합니다.



API Spec 7-1에 따라 고품질 AISI 4145H 또는 비자성 스테인리스 스틸로 가공된 당사의 드릴링 안정장치는 시중에서 판매되는 제품 중 가장 견고한 제품입니다.





주요 사양
표준	API 사양 7-1
유형	일체형 블레이드, 용접 블레이드, 교체형 슬리브, 회전 불가
위치	근처 비트(박스/박스), 드릴 칼라 스트링(박스/핀)
강철 등급	수정된 AISI 4145H, 비자성(non-mag)
하드페이싱	HF1000 - HF5000





콘텐츠 개요

1. 모든 드릴링 어플리케이션을 위한 안정기
1) 일체형 블레이드 안정기(IBS)
2) 용접 블레이드 안정기
3) 교체형 슬리브 스태빌라이저
4) 회전하지 않는 슬리브 스태빌라이저(고무 슬리브 스태빌라이저)

2. 안정기 크기 및 연결

3. 사용 가능한 강철 등급
1) AISI 4145H 모드 스틸
2) 비자성(Non-Mag)강철

4. 하드페이싱 유형

5. 주문 방법





모든 드릴링 어플리케이션을 위한 안정기

안정기는 바닥 구멍 조립의 필수 부분입니다. 이들은 드릴 칼라의 무게를 비트에 집중시키고, BHA를 강화하며, 드릴 칼라를 시추공 벽에서 멀리 유지하여 파이프가 막힐 위험을 줄입니다.


Roschen은 모든 가능한 보어 크기와 형성에 대한 광범위한 안정기를 제공합니다. 롤러 리머, 홀 오프너, 키 시트 와이퍼와 같은 특수 안정기가 이 선택을 완성하고 항상 드릴링 애플리케이션에 적합한 안정기를 찾을 수 있도록 합니다.


통합 블레이드 안정기(IBS)
고강도 AISI 4145H 또는 비자성 강철의 단일 조각으로 가공된 통합 블레이드 안정장치(IBS)는 블레이드가 시추공에 떨어지는 위험을 제거합니다.


다양한 각도의 나선형 블레이드 또는 직선 블레이드로 제공됩니다. 나선형 블레이드는 360° 표면 접촉을 보장하는 반면, 직선 블레이드는 최대 유체 농도를 제공합니다.


최적의 하드페이싱 솔루션이 적용된 당사의 통합 블레이드 안정장치는 연질에서 연마질까지 대부분 형성에 적합합니다.


구멍 크기 범위


. 직선 블레이드 안정기: 5” – 28 1/2”
. 나선형 블레이드 안정기: 5” – 36”
. 수박 안정제: 8” – 28”



용접 블레이드 안정기

블레이드를 단조 맨드럴에 용접한 용접 블레이드 안정장치는 연성 및 중간 경도 형성을 위한 일체형 블레이드 안정장치에 대한 경제적인 대안입니다.


모든 용접 이음매에 대한 전체 열처리와 철저한 비파괴 검사를 통해 최고의 견고성을 보장합니다.

안정장치 당 3개 또는 4개의 블레이드가 장착된 직선 블레이드 및 나선형 블레이드 디자인으로 제공됩니다.


스태빌라이저 블레이드 유형
로센 용접 및 일체형 안정장치는 다음과 같은 랩 각도의 블레이드와 함께 제공됩니다.


. 직선 블레이드
. 오픈 스파이럴: 180 – 220° 랩 각도
. 풀 스파이럴: 300 – 350° 랩 각도
. 타이트 스파이럴: 500 – 600° 랩 각도



나선형 칼날은 오른손잡이지만, 요청에 따라 왼손잡이 나선형도 제공할 수 있습니다.


교체형 슬리브 스태빌라이저

단일 맨드럴과 교체형 슬리브로 구성된 교체형 슬리브 안정장치는 블레이드의 수리 및 교정이 불가능한 원격 지역에 이상적입니다.


슬리브는 특수 도구 없이도 드릴 플로어에서 쉽게 교체할 수 있습니다. 추가 혜택으로, 하나의 맨드렐을 다양한 크기의 슬리브와 함께 사용할 수 있어 장비 비용을 절감할 수 있습니다.


비회전 슬리브 스태빌라이저(고무 슬리브 스태빌라이저)

특수 폴리우레탄으로 만들어진 비회전 슬리브 스태빌라이저의 슬리브는 드릴링 중에 맨드렐에 고정되어 있습니다. 이런 식으로 언더리밍 없이 드릴 스트링을 안정화합니다.


고무 슬리브 안정제는 다른 유형의 안정제에 비해 슬리브 마모가 훨씬 낮기 때문에 단단하고 연마성이 있는 형상에 사용할 수 있습니다.

안전하고 쉬운 취급: 슬리브는 드릴 바닥에서 빠르고 쉽게 교체할 수 있습니다. 이음매 없는 디자인은 웰보어에서 슬리브가 손실되는 것을 방지합니다.



안정기 크기 및 연결

일반적인 스태빌라이저 사양은 여기에 나와 있습니다. 다른 구멍 크기, 목 직경 및 연결은 요청 시 제공됩니다. 모든 치수는 인치입니다.




​구멍 크기	목 직경	연결(문자열 및 Near-Bit 모두)
5-1/2	4-1/8 ~ 4-3/4	NC31(2-7/8 IF) · NC38(3-1/2 IF) · 3-1/2 REG
5-5/8	4-1/8 ~ 4-3/4	NC31(2-7/8 IF) · NC38(3-1/2 IF) · 3-1/2 REG
5-3/4	4-1/8 ~ 4-3/4	NC31(2-7/8 IF) · NC38(3-1/2 IF) · 3-1/2 REG
5-7/8	4-1/8 ~ 4-3/4	NC31(2-7/8 IF) · NC38(3-1/2 IF) · 3-1/2 REG
6	4-1/8 ~ 4-3/4	NC31(2-7/8 IF) · NC38(3-1/2 IF) · 3-1/2 REG
6-1/8	4-1/8 ~ 4-3/4	NC38(3-1/2 IF) · 3-1/2 REG
6-1/4	4-1/8 ~ 4-3/4	NC38(3-1/2 IF) · 3-1/2 REG
6-1/2	4-1/8 ~ 4-3/4	NC38(3-1/2 IF) · 3-1/2 REG
6-5/8	4-1/8 ~ 4-3/4	NC38(3-1/2 IF) · 3-1/2 REG
6-3/4	4-1/8 ~ 4-3/4	NC38(3-1/2 IF) · 3-1/2 REG
7-3/8	6-1/4	NC46(4IF) · 4-1/2 REG
7-1/2	6-1/4	NC46(4IF) · 4-1/2 REG
7-7/8	6-1/4	NC46(4IF) · 4-1/2 REG
8-1/4	6-1/4 ~ 6-3/4	NC46(4IF) · NC50(4 1/2IF) · 4-1/2 REG · 6-5/8 REG
8-3/8	6-1/4 ~ 6-3/4	NC46(4IF) · NC50(4 1/2IF) · 4-1/2 REG · 6-5/8 REG
8-1/2	6-1/4 ~ 6-3/4	NC46(4IF) · NC50(4 1/2IF) · 4-1/2 REG · 6-5/8 REG
8-3/4	6-1/4 ~ 6-3/4	NC46(4IF) · NC50(4 1/2IF) · 4-1/2 REG · 6-5/8 REG
9	6-3/4 ~ 7-3/4	4-1/2 REG · 6-5/8 REG
9-1/2	6-3/4 ~ 7-3/4	4-1/2 REG · 6-5/8 REG
9-5/8	6-3/4 ~ 7-3/4	4-1/2 REG · 6-5/8 REG
9-7/8	6-3/4 ~ 7-3/4	4-1/2 REG · 6-5/8 REG
10-5/8	6-3/4 ~ 7-3/4	4-1/2 REG · 6-5/8 REG
11	8 ~ 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
12	8 ~ 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
12-1/4	8 ~ 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
13-1/2	8 ~ 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
14-3/4	8 ~ 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
16	8 ~ 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
16-1/2	8 ~ 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
17	8 ~ 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
17-1/2	8 ~ 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
20	8 ~ 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
22	8 ~ 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
23	8 ~ 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
24	8 ~ 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
26	8 ~ 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
28	9에서 9-1/2	7-5/8 REG · 8-5/8 REG
30	9에서 10까지	7-5/8 REG · 8-5/8 REG
36	9-1/2에서 10까지	7-5/8 REG · 8-5/8 REG​






사용 가능한 강철 등급

로센 안정기는 변형된 AISI 4145H 강철이나 비자성 스테인리스 강철로 제조될 수 있습니다.

AISI 4145H 모드 스틸

AISI 4145H Mod는 특수 크롬 몰리브덴 강철 등급입니다. API Spec 7에 따라 열처리되어 안정제에 높은 인장 강도, 충격 및 마모 저항성을 제공합니다.


경도: 285-341 HB(표면 아래 1인치)
. 충격 강도: 54 J (ASTM A 370 – 샤르피 V 노치)

비자성(비자성)강철

드릴링 중 로깅(LWD) 작업에는 측정 장비와의 자기 간섭을 피하기 위해 비자성 스테인리스 스틸로 만든 안정 장치와 드릴 칼라가 필요합니다.


또한 스테인리스 스틸 바닥 구멍 도구는 부식에 대한 저항성이 뛰어나 혹독한 환경에서도 사용됩니다.

당사의 비자성 안정장치에는 위의 모든 요건을 충족하는 P530 Mn-Cr-N 품질의 스테인리스 스틸을 사용합니다.


. 경도 : 최소 260-350 HB HB
. 충격 강도 : 122 J
. 내식성: ASTM 262 연습 E에 따라 테스트 및 통과
. 자기 투자율: < 1,001

하드페이싱 유형
Roschen은 여러 가지 유형의 하드페이싱(HF 1000~HF 5000)으로 안정기를 꾸밀 수 있습니다. 어떤 것을 선택해야 할지 확신이 서지 않는 경우, 우리는 굴착 시 발생하는 형성 특성에 따라 최상의 하드페이싱 옵션을 찾도록 도와드립니다.




HF 1000
니켈 청동 매트릭스에 보관된 분쇄된 텅스텐 카바이드. 3mm 입자 크기는 소프트 포메이션 드릴링에 이상적인 카바이드의 더 큰 농도를 보장합니다.


HF 2000
소결 카바이드 니켈 청동 매트릭스에 고정된 사다리꼴 텅스텐 카바이드 인서트. 이것은 더 깊은 카바이드 커버리지를 제공합니다. 연마 형성에서 높은 편차 드릴링에 이상적입니다.


HF 3000
분말 스프레이 증착물에 세팅된 텅스텐 카바이드 인서트는 연마 형성에 이상적입니다. 비자성 안정제에 권장


HF 4000
텅스텐 카바이드 인서트(버튼 타입). 인서트는 냉간 삽입을 허용하고 밀착된 핏을 유지하도록 개발되었습니다. 블레이드 하단 1/3과 선두 가장자리에 인서트를 더 많이 집중시키면 표면 접촉이 증가하여 연마성이 높은 형성에서 마모가 줄어듭니다.


HF 5000
이 옥시-아세틸렌 공정은 니켈 크롬 매트릭스에 보관된 다양한 크기의 견고한 용융 카바이드 입자를 적용하여 우수한 접합 특성과 더 큰 표면 마모 특성을 제공합니다. 표면 경도 수준은 40 HRC 이상입니다. 350°C 이상의 지열 응용 분야에 이상적입니다.






주문 방법은?

다음 목록은 API 안정제를 주문하거나 문의하는 데 필요한 정보를 제공합니다. 필요한 모든 사양을 손에 넣지 못했다면 걱정하지 마십시오. 가지고 있는 사양을 보내주시면 나머지는 저희가 알아서 처리해 드리겠습니다.


안정제에 대한 필수 정보


. 안정기 유형: 일체형, 용접형, 교체형 또는 비회전형
. 드릴 스트링 위치: 스트링 또는 근처 비트
. 랩: 타이트 스파이럴, 풀 스파이럴, 오픈 스파이럴 또는 스트레이트
. 구멍 직경: 드릴 비트 크기와 동일
. 목 직경 : 드릴 칼라 크기와 동일
. 연결: 드릴 칼라 연결과 동일하며(근거리 비트 안정기의 경우) 드릴 비트 연결과 동일합니다.
. 강철: AISI 4145H 또는 비자성
. 하드페이싱: HF-1000부터 HF-5000까지



선택 요구 사항

. ISO 10424-2(API Spec 7-2)에 따른 연결 스트레스 해소 기능
. 연결 냉간 가공
. 연결 표면 처리 : 비자성 안정기에만 선택 가능
. 플로트 밸브 리세스: 근접 비트 안정기 전용
. 좌측 나선형: 나선형 블레이드 안정기 전용
