과중한 짐 드릴용 날 과중한 짐 드릴링 체계 70mm - 400mm OD
세부사항 묘사:
Stratex 교련 체계

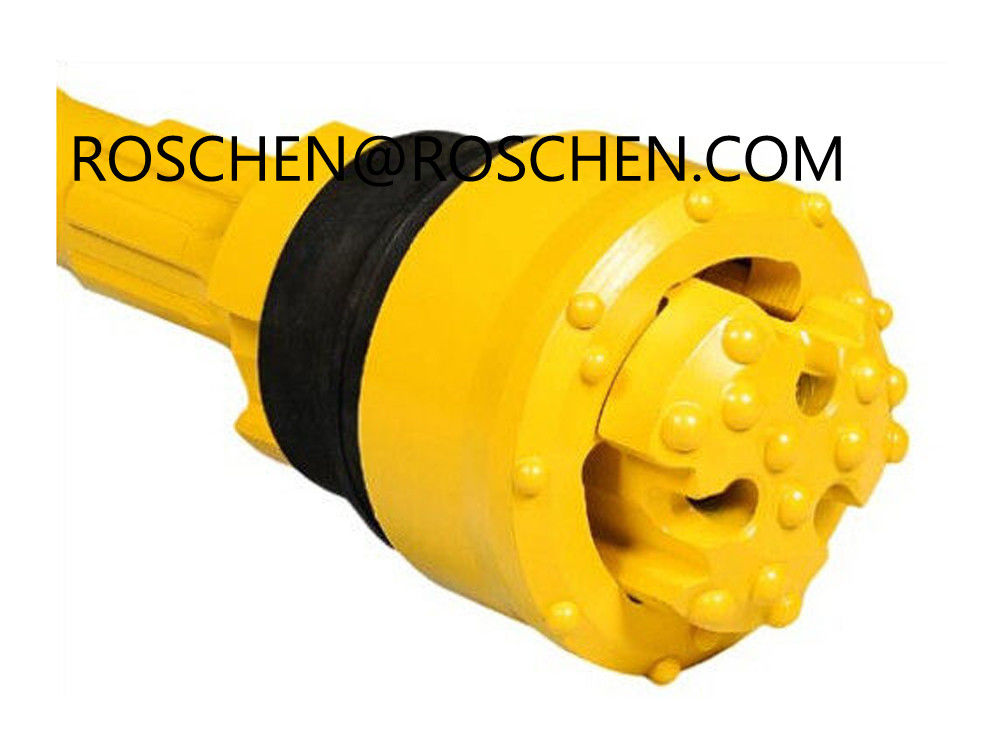

Stratex 교련 체계 (SDS)는 싸인 구멍이 요구되는 조건을 위해 디자인된 과중한 짐 드릴링 체계입니다. 쓰러지는 구멍은 과중한 짐 교련을, 분실된 드릴링 장비 및 가동불능시간과 더불어 비싼 만들어 경향이 있습니다.
조파기와 드릴링 계약자와 협력하여, SDS는 이 문제를 극복하기 위하여 개발되었습니다. 반지 (DOR) 드릴용 날 떨어져 특허가 주어진 괴상한 디자인 그리고 하락은 전통적인 해머 드릴 체계로 구멍에서 동시에 낮출 교련 끈 및 케이싱을 가능하게 합니다.
SDS 괴상한 디자인한 조금은 바깥쪽에 자전하고 부드러움과 자갈 유형 지층 또는 느슨한 바위에 있는 정상적인 드릴링 가동에서 굴 ins, 유실 및 일반 다른 문제를 피하는 케이싱 보다는 대직경 구멍을 교련합니다. 세계의 과중한 짐 훈련의 90%가 느슨한 지층에 있기 때문에, SDS의 잠재적인 이용은 거대합니다.
지정된 깊이를 도달한 후에, SDS 리머 조금은 교체의 방향을 반전해서와 테이퍼가 있고 전체 교련 끈의 쉬운 제거를 위한 케이싱으로 끌어 넣을 리머 조금에는에 긴장을 적용해서 끌어 넣어집니다. 이것은 다른 신청 또는 제거를 위해 추후에 싸기 그 자리에 떠납니다. SDS 방법은 넘치는 합동 실을 꿴 관 용접하 유형 케이싱과 사용을 위해 디자인되고 다양한 다른 케이싱 벽 간격을 비트 크기를 제공합니다.
SDS의 이점:
낮은 자본 투자
높은 드릴링 성과
케이싱의 교체 없음
대부분의 드릴링 리그와 호환이 되는
실제로 케이싱 긴장 없음
케이싱은 가이드 장치에 의해 그리고 깊은 깊이에 동시에 다른 방법이 허용하다 보다는 낮춥니다
비용과 현지 시간은 더 나은 관통율, 더 쉬운 조금 변화 및 안정되어 있는 구멍 상태 때문에 감소시켰습니다
더 빠르고 더 나은 침투를 위한 더 작은 안내하는 조금
신청:
분사구
물 공급 우물
교량과 건물 기초
기준 기울 수평한 훈련
광업 에어포켓
환경 감시 우물
가동을 그라우트로 굳히기
지진 탄 구멍
토양 견본과 geotechnical 신청
지상 변칙 및 tiebacks
저장 동굴과 댐
SDS에 유효한 부속품:
반지 (DOR)를 떨어져 떨어뜨리십시오
교련 관과 잠수함
실을 꿴 케이싱
케이싱 드라이브 단화
유압 케이싱 끌어당기는 사람
안정제
출력 머리
케이싱 날개 견과
충격 잠수함
드릴용 날
어업 공구
공기 회전대
과중한 짐 교련 체계
Stratex 체계의 회의
Stratex 드릴링 방법은 공기 회전하는 드릴링 리그 및 대부분의 제조자의 하향 공 망치도 함께 사용됩니다. 교련 막대는 변경 잠수함 또는 회전대 잠수함을 사용하여 의장 정상 드라이브에 연결됩니다. 교련 막대는 동일한 방법으로 아래로 구멍 망치에 그 때 연결됩니다. 물림쇠 견과와 균열 반지는 가이드 장치 정강이를 제거되고 균열 반지를 대체해서 삽입하고 견과를 가볍게 치기 위하여 장악됩니다. 리머 조금은, 폐구위에서 지금 케이싱 단화로, 삽입됩니다. 격발 망치가 구멍의 바닥에 있기 때문에, 케이싱 관을 내리기 위하여 작동하는 드릴용 날의 위 직접, 힘은 케이싱 단화의 대신으로 옮겨집니다. 교련에서 배기는 케이싱 관에 붙어 있는 출력 머리를 통해서 교련 막대와 케이싱 벽 사이에서 그(것)들을 밖으로 위로 강요하는 가이드 장치에 작은 숲을 통해서 느슨한 절단의 위로 방향을 바꿉니다. 출력 머리를 사용해서, 교련은 뿐만 아니라 더 안전합니다 또한 환경에 세탁기술자입니다. Stratex는 거품 또는 물과 함께 절단 제거를 보조하기 위하여 이용될 수 있습니다.
좋은 내뿜기
좋은 내뿜는 것은 어떤 성공적인 드릴링 가동든지에 또는 과중한 짐 드릴링 체계 사용에서 근본적입니다. Stratex 체계는 훌륭한 고리 모양 각측정속도로 절단을 제거하는 리머 조금의 얼굴의 맞은편에 진공을 창조하는 가이드 장치의 상하에 공기 제트기를 제공합니다. 조종사와 리머 조금의 측에 따라서 계기 탄화물은 대다수가 구멍에서 제거되는 미세 입자로 절단을 분쇄하기 위하여 행동합니다. 잔여 절단은 구멍에서 추출될 더 적은 물자를 떠나는 구멍의 벽으로 다시 강제적 입니다. |
이점:
|
|
공기 각측정속도는 능률적인 구멍 청소를 위해 중요합니다. 분 당 4000 피트의 최소한도 반환 공기 각측정속도는 바람직합니다. 교련 관과 교련한 구멍 뿐 아니라 압축기 수용량 사이 원환 공간은 공기 각측정속도를 결정합니다. 분 당 발에 있는 고리 모양 공기 각측정속도는 뒤에 오는 공식으로 공기 소비와 고리 모양 지역이 알려지는 경우에 산출될 수 있습니다:
고리 모양 공기 각측정속도 (fpm) = |
자유 대기 소모된 (cfm) x 144 |
|
스퀘어 고리 모양 지역 (. 에서.) * |
*annular 지역 = .7854 x (구멍 직경 - 교련 관 OD)
뒤에 오는 내뿜는 매체는 또한 유용합니다:
주: 거품에는 절단을 드는 기능이 있고 구멍의 벽을 안정시키고 더 쉬운 케이싱 침투를 윤활을 제공합니다. 거품에는 또한 찰흙의 대부분의 유형에 있는 좋은 드릴링 성과가 있습니다.
Stratex 교련 체계
드릴링 막대 |
와이퍼 덮개 출력 몸 출력 죔쇠 공백 케이싱 끝 접합기 죔쇠 대신할 수 있는 그리퍼 Pin 끝 상자 끝 싸기 망치 정강이 가이드 장치 케이싱 단화 리머 조금 |
Stratex 체계는 괴상한 갱구에 전부 열어 놓은 위치로 오른쪽으로 절반 회전을 자전해서 바깥쪽에 움직이는 한 조각 리머를 및 안내하는 조금을 이용합니다. 이 리머 안내하는 조금 체계는 케이싱의 직경 보다는 대직경 구멍을 엽니다. 케이싱은 구멍으로 동시에 리머 안내하는 조금이 교련하는 때 낮춥니다. 안내하는 조금은 10 40 분당 회전수에 망치로 교련하고 있는 동안 자전합니다. 지정되는 드릴링 깊이가 도달될 때, 리머 안내하는 조금 체계는 케이싱으로 경미한 긴장을 적용하고 드릴링 교체의 방향을 반전해서 끌어 넣어집니다. 리머 안내하는 조금 체계의 디자인은 안내하는 조금의 손실을 실제로 불가능한 시키는 닫히는 방위 방법을 통합합니다. 이 조금 체계는, 폐구위에서 케이싱 단화 및 케이싱을 통해서, 쉽게 제거됩니다. |
||
일
|
끌어 넣는 |
망원경 훈련
끼워넣는 드릴링 방법을 사용하여 깊은 깊이를 달성할 수 있습니다.
몇몇 끈 견본은 다음과 같이 입니다: |
365 |
240 |
190 |
140 |
90 |
|
365 |
215 |
165 |
115 |
|
|
365 |
215 |
140 |
90 |
|
Stratex를 가진 케이싱 깊이는 500 피트를 도달할 수 있습니다 또는 대형, 드릴링 장비 및 드릴링 인원의 유형에 따라서 아래로 구멍 망치 버전에 더 많은 것은 경험합니다.
구멍 깊이
Stratex 체계 (mm) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
365 |
정상적인 최대 - 구멍 깊이 (ft) |
200 |
250 |
300 |
500 |
500 |
500 |
500 |
- |
- |
- |
Stratex 드릴링 방법
궁극적인 드릴링 방법
조파기를 위한 조파기에 의해 디자인된 과중한 짐 드릴링 방법. 가장적은이 예상할 경우의 과중한 짐 물자 타격. 준비되십시오. Stratex를 사용하십시오!
특허가 주어진 Stratex 교련 체계:
|
1. 엄격한 품질 관리를 가진 고품질 물자에서 제조되는 한 조각 정강이와 가이드 장치. 2. 공기 제트기는 리머 안내하는 조금 가동의 오프닝 그리고 수축력의 어떤 기능상실든지 및 리머 안내하는 조금 체계의 위 절단의 개간을 방지하기 위하여 사용됩니다. 3. 밀봉하는 외부 괴상한 조금을 자전하거나 케이싱으로 끌어 넣기에 있는 용이함을 위한 체계를 품기. 4. 단화를 가진 케이싱: 케이싱은 평야 또는 실을 꿴 끝으로 공급될지도 모릅니다. 5. 절단을 맑게 하고 완전한 드릴링 얼굴 접촉을 지키는 자물쇠 체계의 위 홈이 있는 우회 직접. 6. 리머 조금에 가늘게 한 어깨는 케이싱 바인딩을 삭제하고 케이싱으로 물린 리머의 끌어 넣기에서 원조합니다. 7. 엄격한 품질 관리와 더불어 고품질 물자에서, 제조되는 한 조각 리머 및 안내하는 조금. 8., 한 조각 조종사 및 리머 조금에 계기 보호 탄화물. 9. 조종사와 리머 조금에 돔 탄화물. |
ROSCHEN
리머의 밑에 감소 반지
|
동심 훈련이 필요조건일 때 사용하는:
제조자의 권고와 명세 함께 사용해 *When. |
리머의 밑에 감소 반지
공구 |
싸기 |
명목상 |
싸기 |
싸기 |
구멍 |
70 mm |
3.5 |
3.0 |
.216 |
2.75 |
3.75 |
80 mm |
4.0 |
3.5 |
.266 |
3.125 |
4.875 |
90 mm |
4.5 |
4.0 |
.237 |
3.625 |
5.0 |
115 mm |
5.563 |
5.0 |
.258 |
4.5 |
6.125 |
140 mm |
6.625 |
6.0 |
.280 |
5.5 |
7.5 |
165 mm |
7.625 |
7.0 |
.301 |
6.5 |
8.75 |
190 mm |
8.625 |
8.0 |
.322 |
7.5 |
9.75 |
210 mm |
9.625 |
9.0 |
.342 |
8.350 |
11.0 |
215 mm |
10.0 |
9.5 |
.350 |
8.625 |
11.125 |
240 mm |
10.75 |
10.0 |
.365 |
9.525 |
11.25 |
30 년간이상 우수와 내구성의 공구
|
Stratex 교련 체계를 위한 추천된 최대 기압 최대는 아래로 구멍 망치를 가진 Stratex 훈련을 위한 기압을입니다 210 psi를 같게 하는 12 막대기 추천했습니다. 회전 속도는 교련되는 Stratex 조금 및 대형의 크기에 달려 있습니다. 회전 속도는 대형이 변화하는 때 변화되어야 할지도 모릅니다. 테이블은 Stratex 각종 크기를 위한 추천한 회전 속도를 보여줍니다. |
추천된 회전 속도
Stratex 체계 (mm) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
280 |
속도 (rpm) |
20 - 40 |
10 - 25 |
교련 의장에는 Stratex로 교련을 위한 충분한 토크가 있어야 합니다. 테이블은 Stratex 각종 비트 크기를 위한 추천한 회전 속도를 보여줍니다.
구멍 깊이
Stratex 체계 (mm) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
280 |
최소한도 토크 (ft/lb) |
570 |
600 |
663 |
1470년 |
2200 |
2950 |
4000 |
4000 |
4000 |
7000 |
"ROSCHEN는 케이싱 벽 크기에 관해서 융통성의 광범위를 제공합니다
사용자 에의한 그것에게 큰 수요를 만드는 간격. 모든 체계는을 위해 완료하고 준비합니다
주 2의 다른 제조자에 의해." 만나질 수 없는 기간 내의 재판매
짐 드릴링 공구에 Stratex: 크기와 기술적인 도표
공구 크기 |
케이싱 크기 |
드라이브 단화 I.D. |
드라이브 단화 길이 |
싸는 거리에 가이드 |
넓혀진 직경 |
조금 |
싸는 거리에 가이드 |
||
명목 치수 |
O.D. |
벽 |
|||||||
70 |
3 |
3.50 |
.216 |
2.750 |
2.5 |
4.25 |
3.75 |
2.75 |
2.968 |
80 |
3.5 |
4.0 |
.237 |
3.156 |
2.75 |
4.5 |
4.375 |
3 |
3.437 |
90 |
4 |
4.5 |
.247 |
3.650 |
3.5 |
5 |
5 |
3.5 |
3.937 |
110 |
5 |
5.562 |
.375 |
4.375 |
5.5 |
7.50 |
6.125 |
4.25 |
4.75 |
115 |
5 |
5.562 |
.258 |
4.575 |
5.5 |
7.50 |
6.125 |
4.25 |
4.937 |
132 |
6 |
6.625 |
.432 |
5.188 |
5 |
7.75 |
7.5 |
4.875 |
5.593 |
140 |
6 |
6.625 |
.280 |
5.575 |
5 |
7.75 |
7.5 |
5.125 |
5.937 |
142 |
7 |
7 |
.498 |
5.575 |
5 |
7.625 |
7.875 |
5.25 |
5.875 |
150 |
7 |
7 |
.272 |
5.937 |
5 |
7.625 |
7.875 |
5.25 |
6.375 |
160 |
7 |
7.625 |
.500 |
6.036 |
5.5 |
8.25 |
8.75 |
6.125 |
6.500 |
165 |
7 |
7.625 |
.301 |
6.575 |
5.5 |
8.25 |
8.75 |
6.25 |
6.937 |
180 |
8 |
8.625 |
.500 |
7.075 |
6 |
8.75 |
10 |
6.75 |
7.535 |
190 |
8 |
8.625 |
.277 |
7.575 |
6 |
8.75 |
10 |
7.375 |
7.937 |
200 |
9 |
9.625 |
.500 |
7.937 |
6 |
9 |
11 |
7.625 |
8.437 |
210 |
9 |
9.625 |
.342 |
8.312 |
6 |
9 |
11 |
8 |
8.845 |
215 |
10 |
10 |
.250 |
8.625 |
6 |
9 |
11 |
8 |
9.250 |
230 |
10 |
10.75 |
.500 |
9.050 |
7 |
10.25 |
11.75 |
8.75 |
9.625 |
235 |
10 |
10.75 |
.365 |
9.275 |
7 |
10.25 |
11.75 |
9 |
9.890 |
250 |
11 |
11.75 |
.500 |
10 |
7 |
10.75 |
13.25 |
9.625 |
10.62 |
260 |
11 |
11.75 |
.375 |
10.25 |
7 |
10.75 |
13.25 |
10 |
10.87 |
280 |
12 |
12.75 |
.500 |
10.937 |
7 |
11 |
14.5 |
10.625 |
11.56 |
300 |
13.37 |
13.375 |
.430 |
* |
8 |
12 |
15 |
10.625 |
* |
310 |
14 |
14 |
.500 |
12.25 |
8 |
12 |
15.75 |
12 |
12.87 |
360 |
16 |
16 |
.500 |
14.25 |
10 |
14.25 |
18 |
14 |
14.87 |
410 |
18 |
18 |
.500 |
* |
10 |
* |
20 |
15 |
* |
420 |
18.62 |
18.62 |
.430 |
* |
10 |
* |
20.37 |
15 |
* |
455 |
20 |
20 |
.500 |
* |
11 |
* |
22 |
17.5 |
* |
510 |
22 |
22 |
.500 |
20.075 |
11 |
16 |
24 |
18 |
* |
560 |
24 |
24 |
.500 |
22.075 |
11 |
16.5 |
26 |
20 |
22.75 |
610 |
26 |
26 |
.500 |
23.875 |
12 |
17 |
28 |
22 |
* |
660 |
28 |
28 |
.500 |
25.875 |
12 |
17.5 |
30 |
24 |
* |
710 |
30 |
30 |
.500 |
27.875 |
12 |
19 |
32.5 |
26 |
* |
760 |
32 |
32 |
.500 |
29.875 |
14 |
21 |
34.5 |
28 |
* |
810 |
34 |
34 |
.500 |
31.875 |
14 |
21.5 |
36.5 |
30 |
32.62 |
860 |
36 |
36 |
.500 |
33.75 |
14 |
23 |
38.5 |
32 |
* |
1000년 |
42 |
42 |
.500 |
39.375 |
16 |
* |
44.5 |
38 |
* |
1150년 |
48 |
48 |
.500 |
45.375 |
16 |
* |
51 |
42 |
* |
과중한 짐 교련 체계
STRATEX CENTRO*
|
대직경에 사용되는 최신 동심 아래 리머 필요조건:
|
** 제조자의 권고와 명세 함께 사용될 경우
공구 크기 |
케이싱 크기 |
드라이브 단화 |
드라이브 단화 길이 |
Dist를 싸기에 가이드. |
넓혀진 직경 |
가이드 O.D. |
||
희미한 |
명목 치수 |
O.D. |
최대 |
|
|
|
|
|
460 |
20 |
20.000 |
0.500 |
18.125 |
9.000 |
14.00 |
21.250 |
18.750 |
510 |
22 |
22.000 |
0.500 |
20.125 |
10.000 |
15.50 |
23.250 |
20.750 |
560 |
24 |
24.000 |
0.500 |
22.125 |
10.000 |
15.50 |
25.250 |
22.750 |
610 |
26 |
26.000 |
0.500 |
24.125 |
11.000 |
16.50 |
27.250 |
24.750 |
660 |
28 |
28.000 |
0.500 |
26.125 |
12.000 |
17.50 |
29.250 |
26.750 |
710 |
30 |
30.000 |
0.500 |
27.875 |
12.000 |
19.00 |
32.500 |
* |
760 |
32 |
32.000 |
0.500 |
29.875 |
14.000 |
21.00 |
34.500 |
* |
810 |
34 |
34.000 |
0.500 |
31.875 |
14.000 |
21.50 |
36.500 |
36.620 |
860 |
36 |
36.000 |
0.500 |
33.750 |
14.000 |
23.00 |
38.500 |
* |
1000년 |
42 |
42.000 |
0.500 |
39.375 |
16.000 |
* |
44.500 |
* |
1150년 |
48 |
48.000 |
0.500 |
45.375 |
16.000 |
* |
51.000 |
* |
