U100 샘플링 시스템, 토양 테스트용 U100 샘플러
토양 테스트용 U100 샘플러
U100 샘플링 시스템, U100 샘플러
U100(U4) 및 U70 샘플러 - 대부분의 토양 및 일부 약한 암석에서 교란되지 않은 샘플을 얻는 데 사용됩니다.U100 샘플러는 공칭 100mm(4") 직경 샘플을 제공하고 U70은 공칭 70mm 직경 샘플을 제공합니다.
U100 샘플링 시스템
Roschen U100 Sampling Systems 장비는 대부분의 토양과 Chalk 및 Marl과 같은 일부 약한 암석에서 교란되지 않은 샘플을 얻기 위해 설계되었습니다.샘플러는 약 450mm(18") 길이의 공칭 100mm(4") 직경 토양 코어를 생성합니다.
커팅 슈가 부착된 샘플 튜브는 슬라이딩 해머를 통해 지면으로 박힙니다.
드라이브 헤드(또는 벨 하우징)는 슬라이딩 해머와 샘플 튜브 사이에 맞으며 "오버드라이브 공간"과 볼 밸브를 포함합니다.볼 밸브는 튜브가 지면으로 들어갈 때 공기가 방출되도록 합니다.
두 가지 유형의 U100 샘플링 시스템이 일반적으로 사용됩니다.
표준 시스템

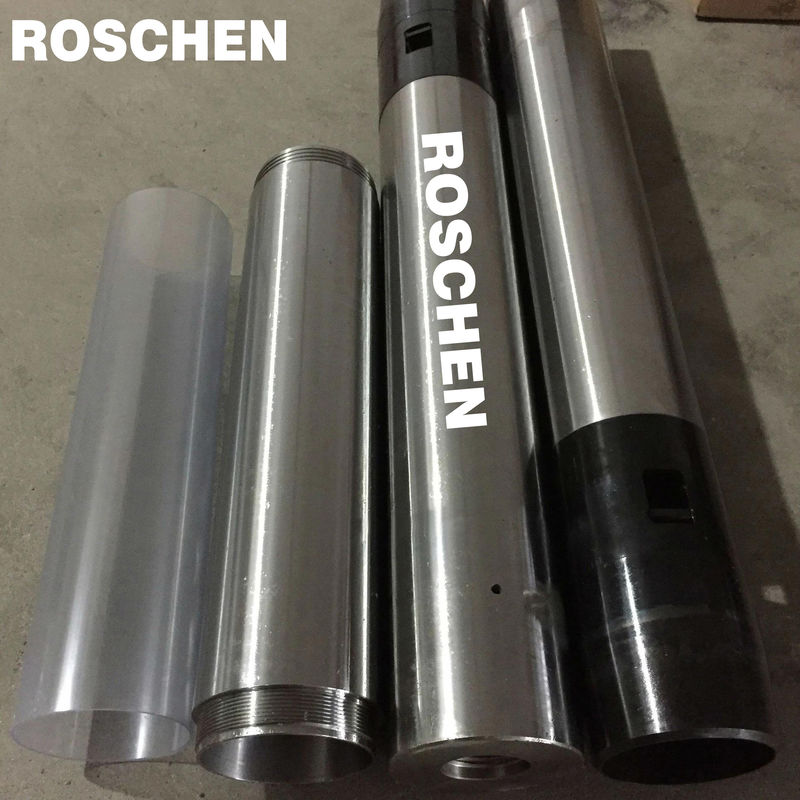

강철 또는 알루미늄 샘플 튜브, 커팅 슈 및 옵션인 Corecache 커팅 슈로 구성되며 표면이 경화되고 일반 또는 톱니 모양의 가장자리가 있을 수 있습니다.샘플 튜브에 맞는 플라스틱 또는 합금 엔드 캡을 사용할 수 있으며 샘플의 장기 보관을 위해 특수 밀봉 왁스가 사용됩니다.
플라스틱 라이너 시스템
교체 가능한 플라스틱 라이너를 둘러싸는 강철 바디 튜브로 구성됩니다.플레인 또는 톱니 모양의 커팅 슈즈는 Body Tube의 베이스에 부착되며 선택 사양인 Corecatcher 및 스페이서 링(Corecatcher를 사용할 때 필요함)이 있습니다.플라스틱 엔드 캡은 플라스틱 라이너에 맞게 사용할 수 있습니다.
플라스틱 라이너를 사용하면 샘플을 얻고 보관하는 전체 비용이 줄어들지만 절단 슈가 필연적으로 더 두꺼워지고 따라서 표준 시스템에 비해 샘플이 훨씬 더 방해를 받습니다.
두 시스템 모두 커넥터를 사용하여 두 개 이상의 샘플 튜브를 직렬로 연결할 수 있습니다.
| U100 샘플러 시스템 구조 | ||
| 최대 외경(mm) | 118.6 | |
| 최소 내경(mm) | 104.4 | |
| 면적 비율 | 29% | |
| 안건 | 설명 | |
| 1 | 샘플 튜브-알루미늄 | |
| 1 | 샘플 튜브 스틸 | |
| 2 | 코어 캐처 | |
| 삼 | 절단 신발 | |
| 4 | 샘플러 튜브용 플라스틱 엔드 캡 | |
| 5 | 플라스틱 코어 라이너 | |
