크롤러 지구열학적인 프로젝트 교련을 위한 유압 Wells 지구열학적인 드릴링 리그
크롤러 유압 Wells 지구열학적인 드릴링 리그
크롤러 유압 Wells 지구열학적인 드릴링 리그

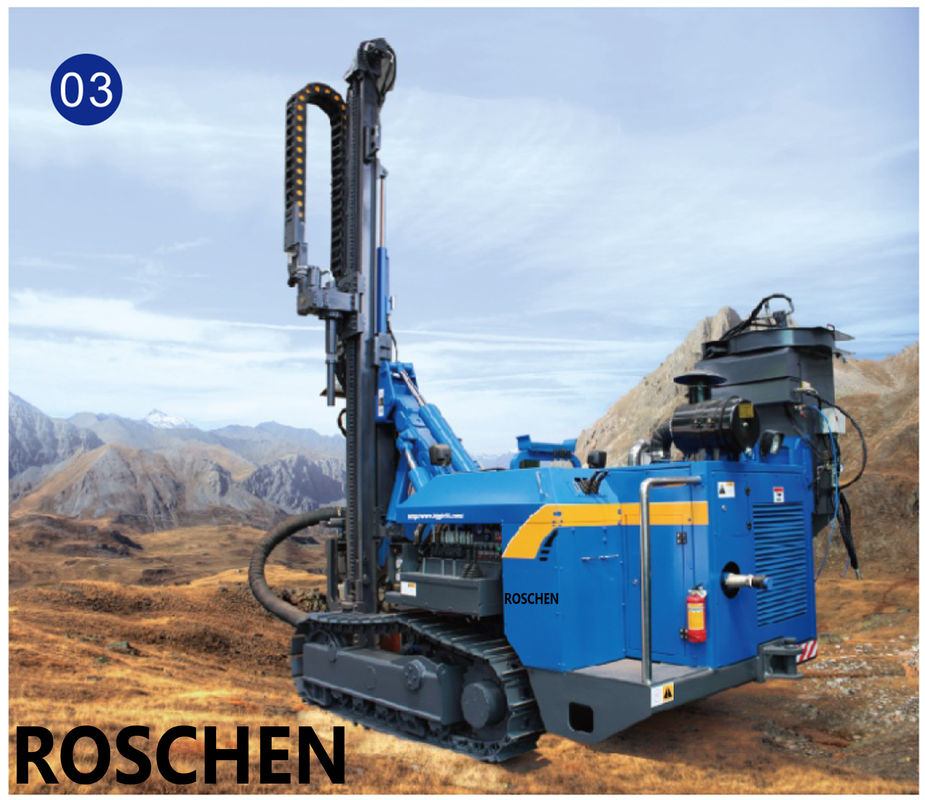

Roschen RS-W 시리즈 드릴링 리그는 의장의 성과의 안정성을 지키기 위하여 제한된 Roschen 그룹에 의해 정교하게 디자인되고 제조되는 다재다능한 내부 산화 몬 크롤러 유압 드릴링 리그, 주요 성분 수입됩니다입니다.
의장의 최대 드릴링 깊이는 500 미터까지이고 드릴링 범위는 직경에서 105-350mm 사이에서 있습니다. 의장은 다른 지질 환경의 밑에 지하수의 지구열학적인 프로젝트, 착취, 수력 전기 지질 탐험, 더미 건축 및 다른 어떤 프로젝트의 필요를 위한 필요를 충족시킬 수 있습니다.
전체적인 의장은 더 강력한 엔진에 유리합니다, 더 큰 산출 토크, 더 높은 일 효율성 및 융통성, 뿐 아니라 더 나은 안정성 및 multifunctions, 등. DTH 망치가 가동에 있는 바위 훈련에 적용될 때, 분쇄된 자갈은 고압 기류에 의해 출력되고, 드릴링 효율성은 전통적인 회전하는 드릴링 리그 보다는 빨리 10 시간 입니다. 절단 훈련 또는 콘 훈련은 unconsolidated 층, 바위 및 진흙 출력에서 운영할 수 있습니다. 완전히, 의장은 복잡한 지질 조건에서 교련을 위해 적당합니다. 다른 경쟁자와 비교해서, 의장은 수입한 의장의 동일한 유형을 대체할 수 있고 성과 가격 효율성은 나중에 보다는 더 걸출합니다.
이점:
가동 Panet:
제어반은 이루어져 있습니다 장치 구조, 전동 유압 벨브, 감소시키는 벨브, 보상한 순서 조절 벨브, 유압 계기, 엔진 계기, 케이블 단축키, 점화 자물쇠 및 다른 성분으로 입니다. 모든 제어 함수는 제어표에서 집중됩니다, 그것은 가동을 쉽게 하고 일 효율성을 개량합니다.
윈치 체계
유압 모터 강화한 윈치는 가동 가능하게 2 톤 4개 미만 점을 드릴링 공구 부속품의 게양할 수 있습니다.
엔진
전원 시스템은 디젤 엔진 드라이브 시스템입니다. Cummins 93 k 업계 고유 엔진, 유압 펌프 및 모터는 의장을 강한 기세를 제공합니다.
발전기
드릴링 리그는 유압 모터에 의해 몹니다. 출력 전력 of24 kw를 가진 삼상 동시 교류 발전기는 소매 용접을 위해 적당한, 비상 지휘권 공급 또는 380의 볼트 교류 전원 공급을 요구하는 다른 어떤 장비로 사용될 수 있습니다.
공기 정화 장치
2단계 공기 정화 장치는 효과적으로 엔진, endare의 마포를 일생 감소시키고 각종 가혹한 근무 조건에서 사용될 수 있는 공기 유입에서 90% 이상 청소합니다의 거를 수 있습니다.
렌치 액압 실린더
액압 실린더 강화한 렌치는 온갖 합동을 빨리 분해하고 노동 강렬을 비출 수 있습니다.
회전하는 머리
교련에 거치된 회전하는 힘 머리는, 회전하는 전동 유압 벨브 2개의 유압 모터를 통제하고, 회전 속도를 가능하게 하 의장을 다른 근무 조건에 가능하게 하는 변속기 산출 토크의 2개의 종류는 적응시킵니다.
유압 아우트리거
의장 수송을 위한 큰 치기 유압 다리는 선적을 만들고 드는 장비 없이 내려서, 장비는 수평한 계기의 방향으로, 유압 다리 급속한 수평하게 하는 의장을 달성하기 위하여 각자 적재될 수 있습니다.
호이스트 & 먹이기 체계
교련하고 드는 것은 수력 전기 실린더 - 안전, 믿을 수 있는 튼튼한인 사슬 판 구조에 의해 지원됩니다.
기술적인 모수:
| 기술적인 모수 | 모형 | ||
| RS-W-810 | RS-W-820 | RS-W-830 | |
| 구멍 직경 | 105 ~ 305mm | 105 ~ 350mm | 130 ~ 350mm |
| Max.Drilling 깊이 | 250m | 300m | 500m |
| 적합한 바위 | 경도 F4 ~ F20의 Protodyakonov 가늠자 | ||
| 교체 토크 | 2단 기어: 6600/3300Nm | 2단 기어: 8600/43300Nm | 2단 기어: 118000/5900Nm |
| 회전하는 속도 | 2단 기어: 0~80/0~160rpm | 2단 기어: 0~72/0~144rpm | 2단 기어: 0~90/0~180rpm |
| 돌격 수용량 | 50KN | 60KN | 75KN |
| 드는 수용량 | 120KN | 150KN | 260KN |
| 교련 막대 길이 | 3M | 3M | 3M/4.5M |
| 교련 막대 직경 | 76 / 89mm | 76 / 89/102mm | 89 / 102mm |
| 망치 모형 | ROS45/ROS55/ROS65 | ROS45/ROS55/ROS65 | ROS65/ROS85/ROS100 |
| 운동 속도 | 2.5Km/h | 2.5Km/h | 2Km/h |
| 급료 능력 | 25o | 25o | 21o |
| 다리 치기 | 표준 길이 1.4M | 표준 길이 1.5M | 표준 길이 1.5M |
| 풍압 | 1.38~3.2Mpa | 1.38~3.2Mpa | 1.38~3.2Mpa |
| 공기 소비 | ≥16m3/min | ≥25m3/min | ≥30m3/min |
| 엔진 힘 | 75Kw | 93Kw | 132Kw |
| 차원 | 길이 x 폭 x 고도 | ||
| 수송에 차원 | 7000x1800x2500mm | 6000x2100x2900mm | 8100x2300x2900mm |
| 일에 차원 | 5545x1800x6900mm | 4610x2100x7400mm | 5500x2250x8950mm |
| 총중량 | 9 톤 | 11 톤 | 13.8 톤 |
