3m 넘치는 결합된 관 케이싱/PX SX UX ZX HX NX 케이싱 관
“X” 시리즈:
“X” 시리즈 케이싱 관은 평평하게 결합됩니다. 그들에는 두 끝 전부에 상자 실이 있고 케이싱 연결을 핀으로 꼿기 위하여 핀을 포함합니다.
케이싱 연결은 실이 착용되고 또는 손상되골 때 대체될지도 모르곱니다 따로따로 공급될 수 있습니다.
크기 PX, HX, NX, BX & 도끼에서 유효한.
“X” 시리즈 기술 명세:
| 크기 | 관 O.D.A (mm) | 연결 I.D.B (mm) | 인치 (T.P.I.) 당 실 |
| PX | 140 | 125 | 5 |
| HX | 114.5 | 100.1 | 5 |
| NX | 89 | 76.4 | 8 |
| BX | 73.1 | 60.4 | 8 |
| 도끼 | 57.3 | 48.5 | 8 |
DCDMA-BS 케이싱 관 기술 명세:
| 크기 | 관 O.D.A (mm) | 관 I.D.B (mm) | 인치 (T.P.I.) 당 실 |
| SW | 168.5 | 154 | 5 |
| PW | 140 | 125 | 5 |
| HW | 114.3 | 101.6 | 5 |
| NW | 89 | 76.4 | 8 |
| BW | 73.1 | 60.4 | 8 |
| AW | 57.3 | 48.5 | 8 |
넘치는 합동한 싸는 관은 더 무거운 교련 끈을 제공하는 그들의 넘치는 결합한 동등물 보다는 더 두꺼운 벽을 비치하고 있습니다. 더 두꺼운 벽은 또한 무거운 토크의 밑에 상승하는 실을 막는 실 연결에 더 나은 접촉 지역을 제공합니다.
표준 유효 길이는 3.0의, 1.5의, 1.0의 & 0.5 미터입니다. 다른 길이는 요청시 제조될지도 모릅니다.
모든 케이싱 관은 오른손 실을 비치하고 있습니다. 왼손 실은 요구하는 경우에 제조 일 수 있습니다.
주

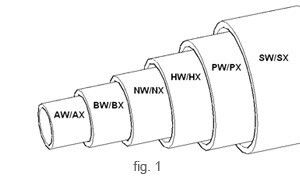

케이싱 크기는 설명하는으로 1개의 안의 다른 사람 망원경으로 보금자리를 짓기 위하여 디자인됩니다 (fig.1).
각 케이싱 크기의 외부 직경은 다음 더 큰 핵심 비트 크기에 의해 교련된 구멍에 맞추기 위하여 충분히 작습니다.
안 직경은 드릴링 장비의 또는 케이싱 관과 그들의 관련된 장비 (케이싱 조금, 신발 등)의 다음 소형 삽입을 위한 동일한 지정된 크기로 교련 허용하도록 충분히 큽니다.
e.g. HW에 의해 교련된 구멍에 맞은 NW 케이싱 관은 핵심 조금을 치수를 재고 NW 크기 드릴링 장비로 교련하고 BW 케이싱을 삽입하는 허용합니다.
부속품:
DCDMA-BS 케이싱 관을 위한 부속품의 전 범위는 유효합니다:
