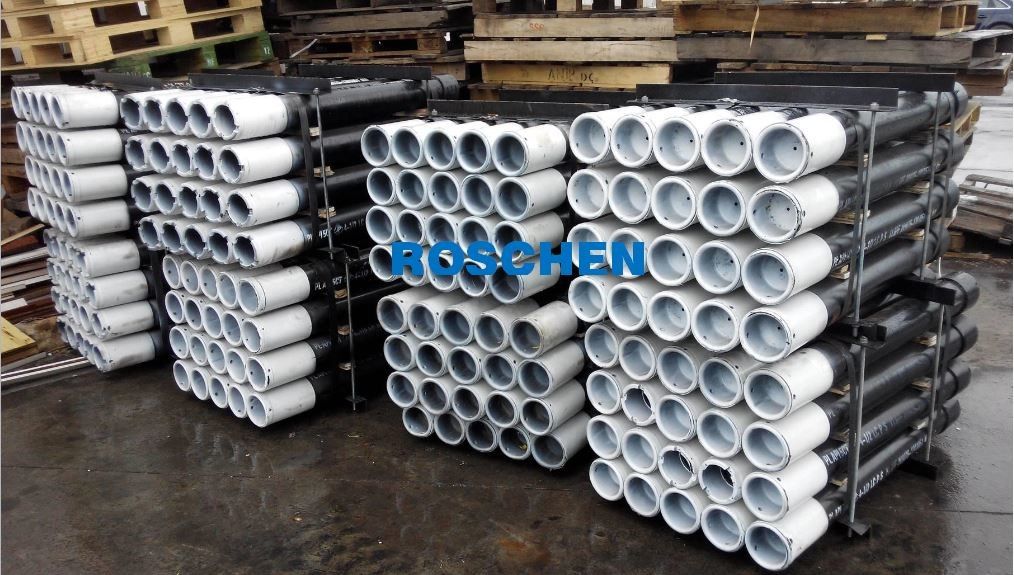

케이싱 파이프 및 업셋 튜빙
케이싱 파이프는 제품 파이프가 거의 없으며 단순히 보어를 생성하는 데 사용됩니다.이 유형의 파이프는 짧은 거리에서 유틸리티 라인을 보호하는 데 가장 일반적으로 사용됩니다.케이싱 파이프는 섹션별로 설치한 다음 설치 직전에 함께 용접하거나 나사산으로 연결할 수 있습니다.
케이싱 파이프의 직경은 직경이 4~55인치이지만 직경이 150인치인 케이싱 파이프도 성공적으로 설치되었습니다.
1.315” X 1.80lb/ft 멀티씰 ROS-PS-8
| 사양 | ||
| 공칭 튜브 외경 | 1.315" | |
| 드리프트 크기 | 0.955" | |
| 강철 등급 | L-80 | |
| 공칭 중량 | 1.80파운드/피트 | |
| 공칭 벽 두께 | 0.133" | |
| 명목 ID | 1.049" | |
| 연결 길이 | LP 길이 핀 LB 길이 상자 LB 최소 = LP-0.18" |
|
| 연결 구성 손실 | 2.23" | |
| 제조 기준 | API 5CT | |
| 튜빙 용량 | ||
| 본체 항복 강도 | 40000파운드 | 178kN |
| API 축소 | 14550psi | 1003바 |
| 내부 수율 | 14160psi | 977바 |
| 관절 강도 | 45600파운드 | 203kN |
| 연결 사양 | |||
| 연결 | ROS-PS-8 | 호환 가능 | 1" 하이드 CS |
| 외경 | 1.552" | ID | 0.970" |
| 연결 길이 | 2.4" | 최저한의 | |
| 3.24" | 기준 | 1회 | |
| 4.08" | 유형 2 | 2컷 | |
| 4.92" | 유형 3 | 3회 | |
| 최소 구성 토크 | 400파운드/피트 | 540N·m | |
| 최적의 메이크업 토크 | 450파운드/피트 | 610N·m | |
| 최대 구성 토크 | 500파운드/피트 | 680N·m | |
| 연결 인장 효율 | 114% | 검사 기준 | API5A5, API 5CT |
1.660” X 3.02lb/ft Hydril CS
| 사양 | ||
| 공칭 튜브 외경 | 1.66" | |
| 드리프트 크기 | 1.184" | |
| 강철 등급 | L-80 | |
| 공칭 중량 | 3.02파운드/피트 | |
| 공칭 벽 두께 | 0.191" | |
| 명목 ID | 1.278" | |
| 연결 길이 | ||
| 연결 구성 손실 | 2.22" | |
| 제조 기준 | API 5CT | |
| 튜빙 용량 | ||
| 본체 항복 강도 | 71000파운드 | 316kN |
| API 축소 | 16290psi | 1123바 |
| 내부 수율 | 16110psi | 1111 바 |
| 관절 강도 | 71000파운드 | 316kN |
| 연결 사양 | |||
| 연결 | 1 1/4" 하이드릴 CS | 호환 가능 | 1.66" ROS-PS-8 |
| 외경 | 1.927" | ID | 1.218" |
| 연결 길이 | 최저한의 | ||
| 기준 | 1회 | ||
| 유형 2 | 2컷 | ||
| 유형 3 | 3회 | ||
| 최소 구성 토크 | 600파운드/피트 | 810N·m | |
| 최적의 메이크업 토크 | 700파운드/피트 | 946N·m | |
| 최대 구성 토크 | 800파운드/피트 | 1081N·m | |
| 연결 인장 효율 | 100% | 검사 기준 | API 5A5, API 5CT |
1.900” X 3.64lb/ft ROS 멀티실 PS-8
| 사양 | ||
| 공칭 튜브 외경 | 1.9" | |
| 드리프트 크기 | 1.286" | |
| 강철 등급 | L-80 | |
| 공칭 중량 | 3.64파운드/피트 | |
| 공칭 벽 두께 | 0.2" | |
| 명목 ID | 1.5" | |
| 연결 길이 | LP 길이 핀 LB 길이 상자 LB 최소 = LP-0.21" |
|
| 연결 구성 손실 | 2.23" | |
| 제조 기준 | API 5CT | |
| 튜빙 용량 | ||
| 본체 항복 강도 | 85000파운드 | 379kN |
| API 축소 | 15070psi | 1039바 |
| 내부 수율 | 14740psi | 1017 바 |
| 관절 강도 | 86000파운드 | 383kN |
| 연결 사양 | |||
| 연결 | ROS-PS-8 | 호환 가능 | 1 1/2" Hyd CS |
| 외경 | 2.162" | ID | 1.440" |
| 연결 길이 | 2.43" | 최저한의 | |
| 3.27" | 기준 | 1회 | |
| 4.11" | 유형 2 | 2컷 | |
| 4.95" | 유형 3 | 3회 | |
| 최소 구성 토크 | 800파운드/피트 | 1085N·m | |
| 최적의 메이크업 토크 | 900파운드/피트 | 1220N·m | |
| 최대 구성 토크 | 1000파운드/피트 | 1360N·m | |
| 연결 인장 효율 | 101% | 검사 기준 | API 5A5, API 5CT |
2.375인치 X 5.95파운드/피트 ROS 멀티실 PS-6
| 사양 | ||
| 공칭 튜브 외경 | 2 3/8" | |
| 드리프트 크기 | 1.773" | |
| 강철 등급 | P-110 | |
| 공칭 중량 | 5.95파운드/피트 | |
| 공칭 벽 두께 | 0.254" | |
| 명목 ID | 1.867" | |
| 연결 길이 | LP 길이 핀 LB 길이 상자 LB 최소 = LP-0.24" |
|
| 연결 구성 손실 | 3.05" | |
| 제조 기준 | API 5CT | |
| 튜빙 용량 | ||
| 본체 항복 강도 | 186000파운드 | 828kN |
| API 축소 | 21010psi | 1449바 |
| 내부 수율 | 20590psi | 1420바 |
| 관절 강도 | 202500파운드 | 902kN |
| 연결 사양 | |||
| 연결 | ROS-PS-6 | 호환 가능 | 2 3/8" PH6 2 3/8" RPS6 2 3/8" BPS6 2 3/8" HIP-HD |
| 외경 | 2.906" | ID | 1.805" |
| 연결 길이 | 3.34" | 최저한의 | |
| 4.44" | 기준 | 1회 | |
| 5.53" | 유형 2 | 2컷 | |
| 6.62" | 유형 3 | 3회 | |
| 최소 구성 토크 | 800파운드/피트 | 3660N·m | |
| 최적의 메이크업 토크 | 900파운드/피트 | 4120N·m | |
| 최대 구성 토크 | 1000파운드/피트 | 4580N·m | |
| 연결 인장 효율 | 101% | 검사 기준 | API 5A5, API 5CT |
2.875” X 8.70lb/ft Hydril PSHW533
| 사양 | ||
| 공칭 튜브 외경 | 2 7/8" | |
| 드리프트 크기 | 2.165" | |
| 강철 등급 | P-110 | |
| 공칭 중량 | 8.7파운드/피트 | |
| 공칭 벽 두께 | 0.308" | |
| 명목 ID | 2.259" | |
| 연결 길이 | ||
| 연결 구성 손실 | 3.64" | |
| 제조 기준 | API 5CT | |
| 튜빙 용량 | ||
| 본체 항복 강도 | 273000파운드 | 1215kN |
| API 축소 | 21050psi | 1450바 |
| 내부 수율 | 20620psi | 1422바 |
| 관절 강도 | 273000파운드 | 1215kN |
| 연결 사양 | |||
| 연결 | 2 7/8 PSHW533 | 호환 가능 | PSH503 PSH553 PSH563 |
| 외경 | 3.328" | ID | 2.209" |
| 연결 길이 | 최저한의 | ||
| 기준 | 1회 | ||
| 유형 2 | 2컷 | ||
| 유형 3 | 3회 | ||
| 최소 구성 토크 | 2500파운드/피트 | 3378N·m | |
| 최적의 메이크업 토크 | 3000파운드/피트 | 4054N·m | |
| 최대 구성 토크 | 4400파운드/피트 | 12259N·m | |
| 연결 인장 효율 | 100% | 검사 기준 | API 5A5, API 5CT |
3.500” X 12.95lb/ft ROS 멀티실
| 사양 | ||
| 공칭 튜브 외경 | 3.50" | |
| 드리프트 크기 | 2.625" | |
| 강철 등급 | C-95SS | |
| 공칭 중량 | 12.95파운드/피트 | |
| 공칭 벽 두께 | 0.375" | |
| 명목 ID | 2.750" | |
| 연결 길이 | LP 길이 핀 LB 길이 상자 LB 최소 = LP-0.43" |
|
| 연결 구성 손실 | 3.35" | |
| 제조 기준 | API 5CT | |
| 튜빙 용량 | ||
| 본체 항복 강도 | 349800파운드 | 1556kN |
| API 축소 | 18180psi | 1254바 |
| 내부 수율 | 17810psi | 1228바 |
| 관절 강도 | 416260파운드 | 1852kN |
| 연결 사양 | |||
| 연결 | ROS 멀티실 PS-6 | 호환 가능 | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| 외경 | 4.313" | ID | 2.687" |
| 연결 길이 | 3.77" | 최저한의 | |
| 5.03" | 기준 | 1회 | |
| 6.28" | 유형 2 | 2컷 | |
| 7.54" | 유형 3 | 3회 | |
| 최소 구성 토크 | 6400파운드/피트 | 8680N·m | |
| 최적의 메이크업 토크 | 7200파운드/피트 | 9760N·m | |
| 최대 구성 토크 | 8000파운드/피트 | 10850N·m | |
| 연결 인장 효율 | 119% | 검사 기준 | API 5A5, API 5CT |
업셋 튜빙은 오일과 가스의 추출을 용이하게 하기 위해 유정에 설치되는 긴 튜빙 조인트입니다.생성된 유체 또는 가스가 바닥에서 표면으로 전달되는 통로 역할을 합니다.튜빙 조인트는 길이가 25피트에서 30피트까지 다양할 수 있는 비교적 단일 길이의 파이프입니다. 이 이상적인 길이는 튜빙 조인트의 양쪽에 나사산이 장착되어 있고 모든 깊이의 우물을 통과할 수 있기 때문에 쉽게 생산할 수 있습니다.대부분의 튜빙 장비와 마찬가지로 튜빙 조인트는 지하 조건 및 유체를 기반으로 특정 유정 유형에 적합하도록 설계되었습니다.
