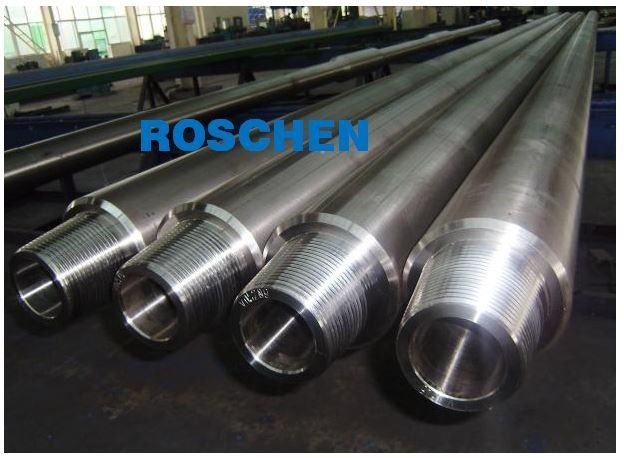

매끄러운 드릴 칼라
드릴 칼라 정의
드릴 칼라는 BHA(Bottom Hole Assembly)의 중요한 부분인 드릴 스트링의 가장 낮은 부분에 사용되는 장치입니다.드릴 비트에 무게를 가하는 것은 항상 벽이 매우 두꺼운 튜브입니다.일반적으로 드릴 칼라는 양쪽 끝에 나사산이 있으며 한쪽은 수컷이고 다른 쪽은 암컷입니다.드릴칼라는 특수한 특성인 두께를 제외하고 중력, 강성 등 다른 고유한 특성을 가지고 있습니다.
ROSCHEN 드릴 칼라
ROSCHEN은 고품질의 경쟁력 있는 가격으로 석유 및 가스 제품을 생산하는 개척자이자 공급업체입니다.ROSCHEN은 주로 튜빙, 케이싱, 드릴 파이프, 드릴 칼라 등과 같은 제품을 제공합니다.
TenarisHydril 슬릭 드릴 칼라 3.125" x 20.046" WT23 범위 2
| 사양 | 도구 조인트/연결 사양 | ||||
| 공칭 OD | 3 1/8"(3.125") | 연결 | WT23 | 굽힘 응력 비율 | 1.68 |
| 명목 ID | 1 1/2"(1.5") | 외경 | 3 1/8"(3.125") | ID | 1 1/2"(1.5") |
| 강철 등급 | AISI 4145H 수정됨 | 조정된 무게 | 20.05파운드/피트 | 평균 길이 | 31.50피트 |
| 공칭 벽 무게 | 20.046# | 인장 강도 | 387000파운드 | 비틀림 강도 | 10400파운드/피트 |
| 공칭 벽 두께 | 0.813" | 최소 구성 토크 | 2200Ib/ft | 최대 구성 토크 | 8300파운드/피트 |
| 드리프트 크기 | 1 3/8"(1.375") | 유체 용량 | 0.307갤런/피트 | 엘리베이터 휴게소 | 해당 없음 |
| IPC | 없음 | 검사 기준 | NS-2 | 유체 변위 | |
| 핀 길이 | 해당 사항 없음 | ||||
| 상자 길이 | 해당 사항 없음 | ||||
| 관절당 평균 무게 | 630파운드(286kg) | ||||
| 제조 기준 | API 사양7-2/FPUK NS-1 | ||||
| 드릴 칼라 용량 | |||||
| 단면적 본체(in²) | 5.903 | ||||
| 단면적 OD(in²) | 7.67 | ||||
| 단면적 ID(in²) | 1.767 | ||||
| 단면계수(in³) | 2.837 | ||||
| 극단면 계수(in³) | 5.674 | ||||
| 모멘트 오브 인터시아(in4) | 4.43 | ||||
| 극관성 모멘트(in4) | 8.87 | ||||
Grant Prideco Slick 드릴 칼라 3.125” 20.07” HT PAC 범위 2
| 사양 | 도구 조인트/연결 사양 | ||||
| 공칭 OD | 3 1/8"(3.125") | 연결 | HT 팩 | 굽힘 응력 비율 | 2.418 |
| 명목 ID | 1 1/2"(1.5") | 외경 | 3 1/8"(3.125") | ID | 1 1/2"(1.5") |
| 강철 등급 | AISI 4145H 수정됨 | 조정된 무게 | 20.07파운드/피트 | 평균 길이 | 31.50피트 |
| 공칭 벽 무게 | 20.07# | 인장 강도 | 244200파운드 | 비틀림 강도 | 7800파운드/피트 |
| 공칭 벽 두께 | 0.813" | 최소 구성 토크 | 3100Ib/ft | 최대 구성 토크 | 4700파운드/피트 |
| 드리프트 크기 | 1 3/8"(1.375") | 유체 용량 | 0.09갤런/피트 | 유체 변위 | 0.31갤런/피트 |
| IPC | 없음 | 검사 기준 | NS-2 | ||
| 핀 길이 | 해당 사항 없음 | ||||
| 상자 길이 | 해당 사항 없음 | ||||
| 관절당 평균 무게 | 622파운드(283kg) | ||||
| 제조 기준 | API 사양7-2/FPUK NS-1 | ||||
| 드릴 칼라 용량 | |||||
| 단면적 본체(in²) | 5.903 | ||||
| 단면적 OD(in²) | 7.67 | ||||
| 단면적 ID(in²) | 1.767 | ||||
| 단면계수(in³) | 2.837 | ||||
| 극단면 계수(in³) | 5.674 | ||||
| 모멘트 오브 인터시아(in4) | 4.43 | ||||
| 극관성 모멘트(in4) | 8.87 | ||||
TenarisHydril 슬릭 드릴 칼라 3.325" x 22.20" WT26 범위 2
| 사양 | 도구 조인트/연결 사양 | ||||
| 공칭 OD | 3 3/8"(3.375") | 연결 | WT26 | 굽힘 응력 비율 | 1.71 |
| 명목 ID | 1 3/4"(1.75") | 외경 | 3 3/8"(3.375") | ID | 1 3/4"(1.75") |
| 강철 등급 | AISI 4145H 수정됨 | 조정된 무게 | 22.22파운드/피트 | 평균 길이 | 31.50피트 |
| 공칭 벽 무게 | 22.20# | 인장 강도 | 416000파운드 | 비틀림 강도 | 13200파운드/피트 |
| 공칭 벽 두께 | 최소 구성 토크 | 2800Ib/ft | 최대 구성 토크 | 9800파운드/피트 | |
| 드리프트 크기 | 1 3/8"(1.375") | 유체 용량 | 유체 변위 | ||
| IPC | 없음 | 검사 기준 | NS-2 | 엘리베이터 휴게소 | 해당 없음 |
| 핀 길이 | 해당 사항 없음 | ||||
| 상자 길이 | 해당 사항 없음 | ||||
| 관절당 평균 무게 | 700파운드(318kg) | ||||
| 제조 기준 | API 사양7 | ||||
| 드릴 칼라 용량 | |||||
| 단면적 본체(in²) | |||||
| 단면적 OD(in²) | |||||
| 단면적 ID(in²) | |||||
| 단면계수(in³) | |||||
| 극단면 계수(in³) | |||||
| 모멘트 오브 인터시아(in4) | |||||
| 극관성 모멘트(in4) | |||||
InterDril Slick 드릴 칼라 4.125” x 35.61 lb/ft NC31 범위 2
| 사양 | 도구 조인트/연결 사양 | ||||
| 공칭 OD | 4 1/8"(4.125") | 연결 | NC31 | 굽힘 응력 비율 | 2.44 |
| 명목 ID | 2"(2") | 외경 | 4 1/8"(4.125") | ID | 2"(2") |
| 강철 등급 | AISI 4145H 수정됨 | 조정된 무게 | 35.61파운드/피트 | 평균 길이 | 31.0피트 |
| 공칭 벽 무게 | 22.20# | 인장 강도 | 495000파운드 | 비틀림 강도 | 13200파운드/피트 |
| 공칭 벽 두께 | 최소 구성 토크 | 5400Ib/ft | 최대 구성 토크 | 7100파운드/피트 | |
| 드리프트 크기 | 1 7/8"(1.625") | 유체 용량 | 유체 변위 | 0.531파운드/피트 | |
| IPC | 없음 | 검사 기준 | NS-2 | ||
| 핀 길이 | 해당 사항 없음 | ||||
| 상자 길이 | 해당 사항 없음 | ||||
| 관절당 평균 무게 | 1104파운드(502kg) | ||||
| 제조 기준 | API 사양7 | ||||
| 드릴 칼라 용량 | |||||
| 단면적 본체(in²) | 6.51 | ||||
| 단면적 OD(in²) | |||||
| 단면적 ID(in²) | |||||
| 단면계수(in³) | |||||
| 극단면 계수(in³) | |||||
| 모멘트 오브 인터시아(in4) | |||||
| 극관성 모멘트(in4) | |||||
우리는 5-32피트의 드릴 칼라와 3-1/8”에서 11”의 직경을 가지고 있습니다.우리의 드릴 칼라는 AISI4145H 프리미엄 합금강으로 만들어졌습니다.이 드릴 칼라는 고강도 및 압축을 견디도록 측정된 완전 가열 담금질, 템퍼링 및 수냉식입니다.모든 드릴 칼라가 API m7-1 사양의 요구 사항을 충족할 수 있는지 확인하기 위해 드릴 칼라에 엄격한 기계적 검사가 적용됩니다.
우리는 수년 동안 드릴 칼라를 만들어 왔기 때문에 드릴 칼라가 귀하의 요구를 만족시키거나 그 이상으로 만족할 것이라고 확신합니다.우리는 항상 최고 품질의 드릴 칼라와 전문적이고 포괄적인 서비스를 제공할 준비가 되어 있습니다.
