비자성 나선형 드릴 칼라
비자성 드릴 칼라:
NMDC는 일반적으로 플러시(비나선형)입니다.그들은 고품질의 부식 방지 스테인리스 스틸로 제조됩니다.그들은 자기 간섭 없이 지구 자기장을 측정할 수 있도록 충분한 길이의 NMDC에 위치하도록 자기 측량 장비를 작동하는 동안 사용됩니다.측량 장비는 BHA의 다른 강철 구성 요소로 인한 자기 방해로부터 격리됩니다.
비자성 나선형 드릴 칼라 6.750” NC50
| 사양 | 도구 조인트/연결 사양 | |||||
| 공칭 OD | 6 3/4"(6.75") | 연결 | NC50 | 굽힘 응력 비율 | ||
| 명목 ID | 2.7/8"(2.875") | 외경 | 6 3/4"(6.75") | ID | 2 7/8"(2.875") | |
| 재료 등급 | P530 | 조정된 무게 | 평균 길이 | 31.00피트 | ||
| 입자 크기 | ASTM | 권장 메이크업 토크 | 최대 구성 토크 | |||
| 투자율 | 1.001최대 | 슬립 리세스 | 해당 없음 | 엘리베이터 휴게소 | 해당 없음 | |
| 드리프트 크기 | 3 1/8"(3.125") | 유체 변위 | 유체 용량 | |||
| 하드밴딩 | 없음 | 검사 기준 | NS-2 | 연장 | 18% | |
| IPC | 없음 | |||||
| 화학적 특성 | 인 <0.05% | |||||
| 유황 <0.03% | ||||||
| 제조 기준 | API 사양7-1 | |||||
| 드릴 칼라 용량 | ||||||
| 인장 강도 | 최소 120,000psi | |||||
| 827Mpa | ||||||
| 항복 강도 | 최소 110,000psi | |||||
| 758Mpa | ||||||
| 충격 강도 | 60J 이상 | |||||
| 경도(브리넬) | 최소 285BHN | |||||
비자성 나선형 드릴 칼라 8.250” 6 5/8” Reg
| 사양 | 도구 조인트/연결 사양 | |||||
| 공칭 OD | 8 1/4"(8.25") | 연결 | 6 5/8" REG | 굽힘 응력 비율 | ||
| 명목 ID | 2 13/16"(2.8125") | 외경 | 8 1/4"(8.25") | ID | 2 13/16"(2.8125") | |
| 재료 등급 | P530 | 조정된 무게 | 평균 길이 | 31.00피트 | ||
| 입자 크기 | ASTM | 권장 메이크업 토크 | 최대 구성 토크 | |||
| 투자율 | 1.001최대 | 슬립 리세스 | 해당 없음 | 엘리베이터 휴게소 | 해당 없음 | |
| 드리프트 크기 | 2 11/16"(2.6875") | 유체 변위 | 유체 용량 | |||
| 하드밴딩 | 없음 | 검사 기준 | NS-2 | 연장 | 20% | |
| IPC | 없음 | |||||
| 화학적 특성 | 인 <0.05% | |||||
| 유황 <0.03% | ||||||
| 제조 기준 | API 사양7-1 | |||||
| 드릴 칼라 용량 | ||||||
| 인장 강도 | 최소 100,000psi | |||||
| 689Mpa | ||||||
| 항복 강도 | 최소 110,000psi | |||||
| 758Mpa | ||||||
| 충격 강도 | 60J 이상 | |||||
| 경도(브리넬) | 최소 285BHN | |||||
비자성 나선형 드릴 칼라 9.500” 7 5/8” Reg
| 사양 | 도구 조인트/연결 사양 | |||||
| 공칭 OD | 9 1/2"(9.5") | 연결 | 7 5/8" REG | 굽힘 응력 비율 | ||
| 명목 ID | 3"(3") | 외경 | 9 1/2"(9.5") | ID | 3"(3") | |
| 재료 등급 | P530 | 조정된 무게 | 평균 길이 | 31.00피트 | ||
| 입자 크기 | ASTM | 권장 메이크업 토크 | 최대 구성 토크 | |||
| 투자율 | 1.001최대 | 슬립 리세스 | 해당 없음 | 엘리베이터 휴게소 | 해당 없음 | |
| 드리프트 크기 | 2 7/8"(2.875") | 유체 변위 | 유체 용량 | |||
| 하드밴딩 | 없음 | 검사 기준 | NS-2 | 연장 | 20% | |
| IPC | 없음 | |||||
| 화학적 특성 | 인 <0.05% | |||||
| 유황 <0.03% | ||||||
| 제조 기준 | API 사양7-1 | |||||
| 드릴 칼라 용량 | ||||||
| 인장 강도 | 최소 110,000psi | |||||
| 758Mpa | ||||||
| 항복 강도 | 최소 100,000psi | |||||
| 689Mpa | ||||||
| 충격 강도 | 60J 이상 | |||||
| 경도(브리넬) | 최소 285BHN | |||||
드릴 칼라 분류
드릴 칼라는 구조와 재질에 따라 매끄러운 드릴 칼라, 나선형 홈이 있는 드릴 칼라 및 비자성 드릴 칼라의 세 가지 범주로 간단히 분류할 수 있습니다.
매끄러운 드릴 칼라는 일반적으로 두께가 38~53 범위이며 드릴 파이프의 약 4~8배인 부드럽고 두꺼운 벽 튜브입니다.균일한 원통 모양으로 가공되며 일반 합금강으로 구성됩니다.

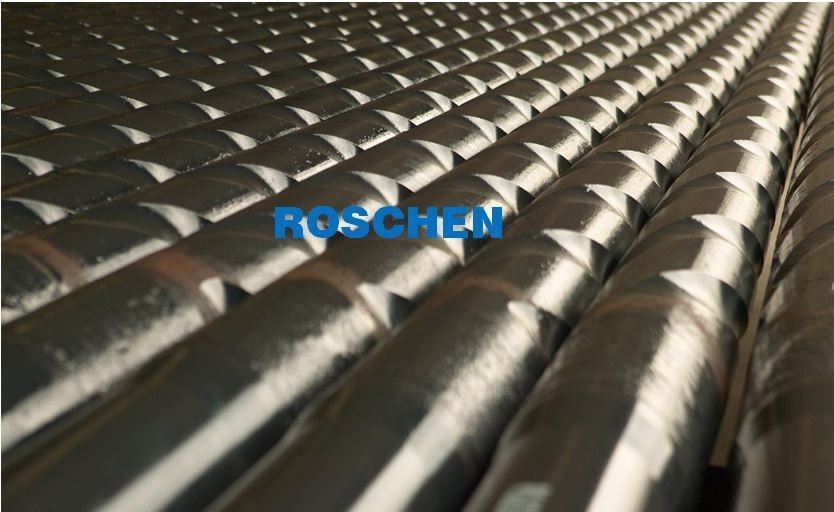

나선형 홈이 있는 드릴 칼라도 일반 합금강으로 가공되지만 일반적으로 슬리커 드릴 칼라보다 4~6% 가볍습니다.이러한 종류의 드릴 칼라는 특수 나선형 설계가 벽과 칼라 사이의 접촉 면적을 줄임으로써 고착 사고의 가능성을 크게 억제하기 때문에 오늘날 널리 사용됩니다.
비자성 드릴 칼라는 비자성 합금강으로 제조됩니다.자기계측기는 시추공의 방향을 측정할 때 지자기장을 감지할 수 있으므로 비자성 환경에서 계속 작동해야 합니다.그러나 드릴링 과정에서 마그네틱 리그는 항상 측정 장비의 정확도에 영향을 미칩니다.따라서 비자성 드릴 칼라를 사용하면 보다 신뢰할 수 있는 측정 결과를 얻을 수 있습니다.
드릴링 응용 프로그램의 드릴 칼라
드릴 칼라는 드릴링 공정에서 중요한 역할을 합니다.구조적 특징으로 인해 드릴 칼라는 드릴 칼라의 가장 중요한 전문 분야인 드릴링 목적으로 무게를 제공할 수 있습니다.중력은 드릴 비트로 암석을 부수는 데 필요한 충분한 하향력을 제공하기 위해 여러 드릴 칼라에서 작동합니다.
비트(WOB)에 무게를 가하는 것 외에도 드릴 칼라는 드릴링이 수행될 때 진동과 흔들림을 완화하는 완충기 역할도 합니다.이러한 방식으로 드릴링 공정은 훨씬 안정적인 상태에서 수행될 수 있습니다.
셋째, 드릴 칼라의 존재는 파이프라인이 인장 상태를 유지하도록 하는 동시에 큰 압축 하에서 드릴 스트링의 강성을 보장합니다.따라서 드릴 효율성과 품질이 크게 향상됩니다.
위의 응용 프로그램 외에도 드릴 칼라는 바닥 구멍 어셈블리의 방향을 제어하는 데 도움이되어 구멍 편차 문제를 피하고 드릴링 성능을 향상시킬 수 있습니다.
