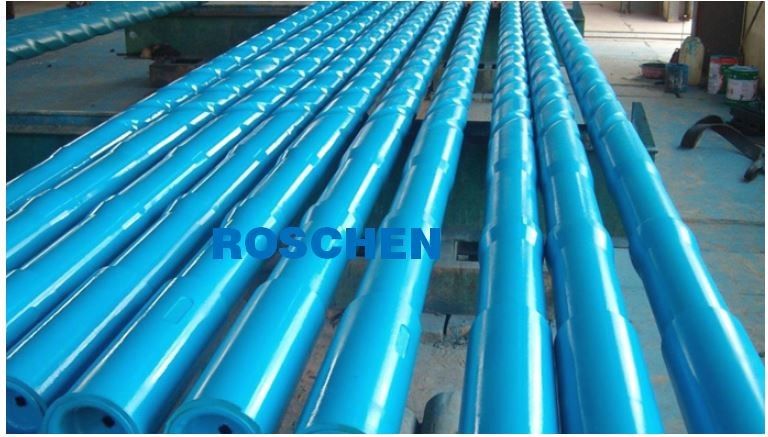

나선형 드릴 드릴 칼라
나선형 드릴 칼라
드릴 칼라에 나선형 절단이 추가되어 드릴 칼라와 구멍 벽 사이의 벽 접촉을 줄임으로써 차등 벽 부착 가능성을 방지합니다.나선형은 슬립 홈의 바닥에서 22" 또는 상자 끝에서 79" 시작하여 핀 끝에서 30" 끝납니다.드릴 칼라에 나선형을 추가하면 무게가 약 4% 감소합니다.
InterDril 나선형 웰 테스트 드릴 칼라 4.750” x 45.00 lb/ft PH 6 범위 2
| 사양 | 도구 조인트/연결 사양 | ||||
| 공칭 OD | 4 3/4"(4.75") | 연결 | PH6 | 굽힘 응력 비율 | |
| 명목 ID | 2.25" | 외경 | 4 3/4"(4.75") | ID | 2.563" |
| 강철 등급 | AISI 4145H 수정됨 | 조정된 무게 | 45.1파운드/피트 | 평균 길이 | 31.00피트 |
| 공칭 벽 무게 | 45.00# | 인장 강도 | 362,000파운드 | 비틀림 강도 | |
| 공칭 벽 두께 | 최소 구성 토크 | 6500Ib/ft | 최대 구성 토크 | 8800파운드/피트 | |
| 드리프트 크기 | 2.125" | 유체 변위 | 유체 용량 | ||
| IPC | 없음 | 슬립 리세스 | 특별한 | 엘리베이터 휴게소 | 특별한 |
| 핀 길이 | 해당 사항 없음 | 검사 기준 | NS-2 | ||
| 상자 길이 | 해당 사항 없음 | ||||
| 관절당 평균 무게 | 1398파운드(635kg) | ||||
| 제조 기준 | API 사양7-1 | ||||
InterDril 나선형 드릴 칼라 4.750” x 45.00 lb/ft WT38 범위 2
| 사양 | 도구 조인트/연결 사양 | ||||
| 공칭 OD | 4 3/4"(4.75") | 연결 | WT38 | 굽힘 응력 비율 | 1.42 |
| 명목 ID | 2.25" | 외경 | 4 3/4"(4.75") | ID | 2.563" |
| 강철 등급 | AISI 4145H 수정됨 | 조정된 무게 | 45.1파운드/피트 | 평균 길이 | 31.00피트 |
| 공칭 벽 무게 | 45.00# | 인장 강도 | 846,000파운드 | 비틀림 강도 | 32000 |
| 공칭 벽 두께 | 최소 구성 토크 | 9000Ib/ft | 최대 구성 토크 | ||
| 드리프트 크기 | 2.125" | 유체 변위 | 유체 용량 | ||
| IPC | 없음 | 검사 기준 | NS-2 | ||
| 핀 길이 | 해당 사항 없음 | ||||
| 상자 길이 | 해당 사항 없음 | ||||
| 관절당 평균 무게 | 1398파운드(635kg) | ||||
| 제조 기준 | API 사양7-1 | ||||
InterDril 나선형 드릴 칼라 4.750” 45.00lb/ft NC38 범위 2
| 사양 | 도구 조인트/연결 사양 | ||||
| 공칭 OD | 4 3/4"(4.75") | 연결 | NC38 | 굽힘 응력 비율 | 1.42 |
| 명목 ID | 2.25" | 외경 | 4 3/4"(4.75") | ID | 2.563" |
| 강철 등급 | AISI 4145H 수정됨 | 조정된 무게 | 45.1파운드/피트 | 평균 길이 | 31.00피트 |
| 공칭 벽 무게 | 45.00# | 인장 강도 | 725,000파운드 | 비틀림 강도 | 32000 |
| 공칭 벽 두께 | 최소 구성 토크 | 8790Ib/ft | 최대 구성 토크 | ||
| 드리프트 크기 | 2.125" | 슬립 리세스 | 예 | 엘리베이터 휴게소 | 예 |
| IPC | 없음 | 유체 변위 | 0.815갤런/피트 | 유체 용량 | |
| 핀 길이 | 해당 사항 없음 | 검사 기준 | NS-2 | ||
| 상자 길이 | 해당 사항 없음 | ||||
| 관절당 평균 무게 | 1398파운드(635kg) | ||||
| 제조 기준 | API 사양7/NS-1 | ||||
| 드릴 칼라 용량 | |||||
| 단면적 본체(in²) | 13.744 | ||||
| 단면적 OD(in²) | 17.721 | ||||
| 단면적 ID(in²) | 3.976 | ||||
| 단면계수(in³) | 11.769 | ||||
| 극단면 계수(in³) | 19.984 | ||||
JSH 나선형 드릴 칼라 4.750” x 49.79 lb/ft NC38 범위 2
| 사양 | 도구 조인트/연결 사양 | ||||
| 공칭 OD | 4 3/4"(4.75") | 연결 | NC38 | 굽힘 응력 비율 | 2.217 |
| 명목 ID | 2 1/4"(2.25") | 외경 | 4 3/4"(4.75") | ID | 2.25" |
| 강철 등급 | AISI 4145H 수정됨 | 조정된 무게 | 49.79파운드/피트 | 평균 길이 | 31.00피트 |
| 공칭 벽 무게 | 인장 강도 | 625,000파운드 | 비틀림 강도 | 17500 | |
| 공칭 벽 두께 | 최소 구성 토크 | 8790Ib/ft | 최대 구성 토크 | 11000 | |
| 드리프트 크기 | 2.125" | 슬립 리세스 | 예 | 엘리베이터 휴게소 | 아니요 |
| IPC | 없음 | 유체 변위 | 유체 용량 | ||
| 핀 길이 | 해당 사항 없음 | 검사 기준 | NS-2 | ||
| 상자 길이 | 해당 사항 없음 | ||||
| 관절당 평균 무게 | 1543파운드(700kg) | ||||
| 제조 기준 | API 사양7/NS-1 | ||||
| 드릴 칼라 용량 | |||||
| 단면적 본체(in²) | 13.744 | ||||
| 단면적 OD(in²) | 17.721 | ||||
| 단면적 ID(in²) | 3.976 | ||||
| 단면계수(in³) | 9.992 | ||||
| 극단면 계수(in³) | 19.984 | ||||
InterDril 나선형 드릴 칼라 6.500” x 87.35 lb/ft NC50 범위 2
| 사양 | 도구 조인트/연결 사양 | ||||
| 공칭 OD | 6 1/2"(6.5") | 연결 | NC50 | 굽힘 응력 비율 | 2.03 |
| 명목 ID | 2 13/16"(2.8125") | 외경 | 6 1/2"(6.5") | ID | 2 13/16"(2.8125") |
| 강철 등급 | AISI 4145H 수정됨 | 조정된 무게 | 87.35파운드/피트 | 평균 길이 | 31.00피트 |
| 공칭 중량 | 87.00# | 인장 강도 | 1392400파운드 | 비틀림 강도 | 52000 |
| 공칭 벽 두께 | 1.844" | 최소 구성 토크 | 29700Ib/ft | 최대 구성 토크 | 32000파운드/피트 |
| 드리프트 크기 | 2 11/16"(2.6875") | 슬립 리세스 | 예 | 엘리베이터 휴게소 | 아니요 |
| IPC | 없음 | 유체 변위 | 1.33갤런/피트 | 유체 용량 | 0.32갤런/피트 |
| 핀 길이 | 해당 사항 없음 | 검사 기준 | NS-2 | ||
| 상자 길이 | 해당 사항 없음 | ||||
| 관절당 평균 무게 | 1543파운드(700kg) | ||||
| 제조 기준 | API 사양7/NS-1 | ||||
| 드릴 칼라 용량 | |||||
| 단면적 본체(in²) | 26.97 | ||||
| 단면적 OD(in²) | 33.183 | ||||
| 단면적 ID(in²) | 6.213 | ||||
| 단면계수(in³) | 26.016 | ||||
| 극단면 계수(in³) | 52.032 | ||||
JSH 나선형 드릴 칼라 6.500” x 87.35 lb/ft NC50 범위 2
| 사양 | 도구 조인트/연결 사양 | ||||
| 공칭 OD | 6 1/2"(6.5") | 연결 | NC50 | 굽힘 응력 비율 | 2.242 |
| 명목 ID | 2 13/16"(2.8125") | 외경 | 6 1/2"(6.5") | ID | 2 13/16"(2.8125") |
| 강철 등급 | AISI 4145H 수정됨 | 조정된 무게 | 87.35파운드/피트 | 평균 길이 | 31.00피트 |
| 공칭 중량 | 86.79# | 인장 강도 | 1259311파운드 | 비틀림 강도 | 51823 |
| 공칭 벽 두께 | 1.844" | 최소 구성 토크 | 29445Ib/ft | 최대 구성 토크 | 32389파운드/피트 |
| 드리프트 크기 | 2 11/16"(2.6875") | 슬립 리세스 | 예 | 엘리베이터 휴게소 | 아니요 |
| IPC | 없음 | 유체 변위 | 1.33갤런/피트 | 유체 용량 | 0.32갤런/피트 |
| 핀 길이 | 해당 사항 없음 | 검사 기준 | NS-2 | ||
| 상자 길이 | 해당 사항 없음 | ||||
| 관절당 평균 무게 | 2708파운드(1231kg) | ||||
| 제조 기준 | API 사양7/NS-1 | ||||
| 드릴 칼라 용량 | |||||
| 단면적 본체(in²) | 26.97 | ||||
| 단면적 OD(in²) | 33.183 | ||||
| 단면적 ID(in²) | 6.213 | ||||
| 단면계수(in³) | 26.016 | ||||
| 극단면 계수(in³) | 52.032 | ||||
VAM 드릴링 스파이럴 드릴 칼라 6.500” x 87.35 lb/ft NC50 범위 2
| 사양 | 도구 조인트/연결 사양 | ||||
| 공칭 OD | 6 1/2"(6.5") | 연결 | NC50 | 굽힘 응력 비율 | 2.03 |
| 명목 ID | 2 13/16"(2.8125") | 외경 | 6 1/2"(6.5") | ID | 2 13/16"(2.8125") |
| 강철 등급 | AISI 4145H 수정됨 | 조정된 무게 | 87.35파운드/피트 | 평균 길이 | 31.00피트 |
| 공칭 중량 | 87.00# | 인장 강도 | 1392400파운드 | 비틀림 강도 | 52500 |
| 공칭 벽 두께 | 1.844" | 최소 구성 토크 | 29700Ib/ft | 최대 구성 토크 | 32000파운드/피트 |
| 드리프트 크기 | 2 11/16"(2.6875") | 슬립 리세스 | 예 | 엘리베이터 휴게소 | 예 |
| IPC | 없음 | 유체 변위 | 1.33갤런/피트 | 유체 용량 | 0.32갤런/피트 |
| 핀 길이 | 해당 사항 없음 | 검사 기준 | NS-2 | ||
| 상자 길이 | 해당 사항 없음 | ||||
| 관절당 평균 무게 | 2708파운드(1231kg) | ||||
| 제조 기준 | API 사양7/NS-1 | ||||
| 드릴 칼라 용량 | |||||
| 단면적 본체(in²) | 26.97 | ||||
| 단면적 OD(in²) | 33.183 | ||||
| 단면적 ID(in²) | 6.213 | ||||
| 단면계수(in³) | 26.016 | ||||
| 극단면 계수(in³) | 52.032 | ||||
JSH 나선형 드릴 칼라 8.000” x 120.00 lb/ft 6 5/8” REG 범위 2
| 사양 | 도구 조인트/연결 사양 | ||||
| 공칭 OD | 8"(8") | 연결 | 6 5/8" API 일반 | 굽힘 응력 비율 | 2.6 |
| 명목 ID | 2 13/16"(2.8125") | 외경 | 8"(8") | ID | 2 13/16"(2.8125") |
| 강철 등급 | AISI 4145H 수정됨 | 조정된 무게 | 122.38파운드/피트 | 평균 길이 | 31.00피트 |
| 공칭 중량 | 120# | 인장 강도 | 1683400파운드 | 비틀림 강도 | 78700 |
| 공칭 벽 두께 | 최소 구성 토크 | 49200Ib/ft | 최대 구성 토크 | 54100파운드/피트 | |
| 드리프트 크기 | 2 11/16"(2.6875") | 슬립 리세스 | 예 | 엘리베이터 휴게소 | 아니요 |
| IPC | 없음 | 유체 변위 | 유체 용량 | ||
| 핀 길이 | 해당 사항 없음 | 검사 기준 | NS-2 | ||
| 상자 길이 | 해당 사항 없음 | ||||
| 관절당 평균 무게 | 3793파운드(1720kg) | ||||
| 제조 기준 | API 사양7/NS-1 | ||||
| 드릴 칼라 용량 | |||||
| 단면적 본체(in²) | 44.053 | ||||
| 단면적 OD(in²) | 50.265 | ||||
| 단면적 ID(in²) | 6.213 | ||||
| 단면계수(in³) | 49.498 | ||||
| 극단면 계수(in³) | 98.995 | ||||
서브 드릴 나선형 드릴 칼라 8.000” x 144.00 lb/ft 6 5/8” REG 범위 2
| 사양 | 도구 조인트/연결 사양 | ||||
| 공칭 OD | 8"(8") | 연결 | 6 5/8" API 일반 | 굽힘 응력 비율 | 2.3 |
| 명목 ID | 2 13/16"(2.8125") | 외경 | 8"(8") | ID | 2 13/16"(2.8125") |
| 강철 등급 | AISI 4145H 수정됨 | 조정된 무게 | 144파운드/피트 | 평균 길이 | 31.00피트 |
| 공칭 중량 | 144# | 인장 강도 | 1834500파운드 | 비틀림 강도 | 85500파운드/피트 |
| 공칭 벽 두께 | 권장 메이크업 토크 | 8790Ib/ft | 최대 구성 토크 | ||
| 드리프트 크기 | 2 11/16"(2.6875") | 슬립 리세스 | 예 | 엘리베이터 휴게소 | 예 |
| IPC | 없음 | 유체 변위 | 유체 용량 | ||
| 핀 길이 | 해당 사항 없음 | 검사 기준 | NS-2 | ||
| 상자 길이 | 해당 사항 없음 | ||||
| 관절당 평균 무게 | 4464파운드(2029kg) | ||||
| 제조 기준 | API 사양7 | ||||
| 드릴 칼라 용량 | |||||
| 단면적 본체(in²) | |||||
| 단면적 OD(in²) | |||||
| 단면적 ID(in²) | |||||
| 단면계수(in³) | |||||
| 극단면 계수(in³) | |||||
VAM 드릴링 나선형 드릴 칼라 8.000" x 144.00 lb/ft 6 5/8" REG 범위 2
| 사양 | 도구 조인트/연결 사양 | ||||
| 공칭 OD | 8"(8") | 연결 | 6 5/8" API 일반 | 굽힘 응력 비율 | 2.3 |
| 명목 ID | 2 13/16"(2.8125") | 외경 | 8"(8") | ID | 2 13/16"(2.8125") |
| 강철 등급 | AISI 4145H 수정됨 | 조정된 무게 | 149.6파운드/피트 | 평균 길이 | 31.00피트 |
| 공칭 중량 | 144# | 인장 강도 | 1834500파운드 | 비틀림 강도 | 85500파운드/피트 |
| 공칭 벽 두께 | 권장 메이크업 토크 | 53300Ib/ft | 최대 구성 토크 | ||
| 드리프트 크기 | 2 11/16"(2.6875") | 슬립 리세스 | 예 | 엘리베이터 휴게소 | 예 |
| IPC | 없음 | 유체 변위 | 유체 용량 | ||
| 핀 길이 | 해당 사항 없음 | 검사 기준 | NS-2 | ||
| 상자 길이 | 해당 사항 없음 | ||||
| 관절당 평균 무게 | 4638파운드(2029kg) | ||||
| 제조 기준 | API 사양7 | ||||
| 드릴 칼라 용량 | |||||
| 단면적 본체(in²) | |||||
| 단면적 OD(in²) | |||||
| 단면적 ID(in²) | |||||
| 단면계수(in³) | 49.498 | ||||
| 극단면 계수(in³) | |||||
JSH 나선형 드릴 칼라 8.250" x 130.50 lb/ft JSH 6 5/8" REG 범위 2
| 사양 | 도구 조인트/연결 사양 | ||||
| 공칭 OD | 8 1/4"(8.25") | 연결 | 6 5/8" API 일반 | 굽힘 응력 비율 | 3.211 |
| 명목 ID | 2 13/16"(2.8125") | 외경 | 8 1/4"(8.25") | ID | 2 13/16"(2.8125") |
| 강철 등급 | AISI 4145H 수정됨 | 조정된 무게 | 130.5파운드/피트 | 평균 길이 | 31.00피트 |
| 공칭 중량 | 인장 강도 | 1683400파운드 | 비틀림 강도 | 78700파운드/피트 | |
| 공칭 벽 두께 | 권장 메이크업 토크 | 53300Ib/ft | 최대 구성 토크 | 55630 | |
| 드리프트 크기 | 2 11/16"(2.6875") | 슬립 리세스 | 예 | 엘리베이터 휴게소 | 아니요 |
| IPC | 없음 | 유체 변위 | 2.32 US Gal/ft 폐쇄형 | 유체 용량 | 0.32 |
| 핀 길이 | 해당 사항 없음 | 검사 기준 | NS-2 | ||
| 상자 길이 | 해당 사항 없음 | ||||
| 관절당 평균 무게 | 4045파운드(1834kg) | ||||
| 제조 기준 | API 사양7 | ||||
| 드릴 칼라 용량 | |||||
| 단면적 본체(in²) | 47.244 | ||||
| 단면적 OD(in²) | 53.456 | ||||
| 단면적 ID(in²) | 6.213 | ||||
| 단면계수(in³) | 54.382 | ||||
| 극단면 계수(in³) | 54.382 | ||||
JSH 나선형 드릴 칼라 9.500" x 160.82 lb/ft 7 5/8" REG 범위 2
| 사양 | 도구 조인트/연결 사양 | ||||
| 공칭 OD | 9 1/2"(8.5") | 연결 | 7 5/8" API 일반 | 굽힘 응력 비율 | 3.061 |
| 명목 ID | 3"(3") | 외경 | 9 1/2"(9.5") | ID | 3"(3") |
| 강철 등급 | AISI 4145H 수정됨 | 조정된 무게 | 160.82파운드/피트 | 평균 길이 | 31.00피트 |
| 공칭 중량 | 인장 강도 | 2459,066파운드 | 비틀림 강도 | 132036파운드/피트 | |
| 공칭 벽 두께 | 3.250" | 권장 메이크업 토크 | 53300Ib/ft | 최대 구성 토크 | 90775 |
| 드리프트 크기 | 2.875" | 슬립 리세스 | 예 | 엘리베이터 휴게소 | 예 |
| IPC | 없음 | 유체 변위 | 2.86 US Gal/ft 폐쇄형 | 유체 용량 | 0.37 |
| 핀 길이 | 해당 사항 없음 | 검사 기준 | NS-2 | ||
| 상자 길이 | 해당 사항 없음 | ||||
| 관절당 평균 무게 | 4985파운드(2261kg) | ||||
| 제조 기준 | API 사양7 | ||||
| 드릴 칼라 용량 | |||||
| 단면적 본체(in²) | 63.814 | ||||
| 단면적 OD(in²) | 70.882 | ||||
| 단면적 ID(in²) | 7.069 | ||||
| 단면계수(in³) | 83.336 | ||||
| 극단면 계수(in³) | 166.671 | ||||
짧은 비자성 드릴 칼라(SNMDC):
SNMDC는 진흙 모터와 진흙 고리 사이에 사용되어 다음으로부터의 자기 간섭을 중화합니다.
사이
모든 연결은 API 사양 7-2 요구 사항에 따라 정밀하게 가공됩니다.API 릴리프 홈 핀과 보어 백 박스 응력 릴리프는 요청 시 제공됩니다.나사 뿌리는 냉간 가공되어 피로에 대한 저항력이 뛰어납니다.Command Tubular에서 모든 연결은 인산염 코팅되어 메이크업 중 마모를 최소화하고 스레드 저장 화합물이 적용됩니다.나사산 보호기는 배송 중 적절한 조인트 보호를 위해 설치됩니다.
비자성 드릴 칼라
Command Tubular의 비자성 드릴 칼라는 견고한 오스테나이트 스테인리스강 막대로 제작된 일체형 고하중 조인트입니다.당사의 비자성 드릴 칼라는 가공된 표면 마감 상태로 제공됩니다.
모든 비자성 칼라는 필요한 기계적 특성을 제공하기 위해 열간/냉간 가공됩니다.그런 다음 바를 트레패닝하고 핫스팟을 검사하고 가공합니다.내경의 적절한 압축 상태를 달성하기 위해 내경 처리가 전체 길이에 수행됩니다.
이것은 칼라에 응력 부식 균열에 대한 최적의 저항을 제공합니다.당사의 모든 드릴 칼라는 해당되는 경우 API 사양 7, Q1 및 권장 사례 7G에 따라 제조됩니다.
드릴링 응용 프로그램의 드릴 칼라
드릴 칼라는 드릴링 공정에서 중요한 역할을 합니다.구조적 특징으로 인해 드릴 칼라는 드릴 칼라의 가장 중요한 전문 분야인 드릴링 목적으로 무게를 제공할 수 있습니다.중력은 드릴 비트로 암석을 부수는 데 필요한 충분한 하향력을 제공하기 위해 여러 드릴 칼라에서 작동합니다.
비트(WOB)에 무게를 가하는 것 외에도 드릴 칼라는 드릴링이 수행될 때 진동과 흔들림을 완화하는 완충기 역할도 합니다.이러한 방식으로 드릴링 공정은 훨씬 안정적인 상태에서 수행될 수 있습니다.
셋째, 드릴 칼라의 존재는 파이프라인이 인장 상태를 유지하도록 하는 동시에 큰 압축 하에서 드릴 스트링의 강성을 보장합니다.따라서 드릴 효율성과 품질이 크게 향상됩니다.
위의 응용 프로그램 외에도 드릴 칼라는 바닥 구멍 어셈블리의 방향을 제어하는 데 도움이되어 구멍 편차 문제를 피하고 드릴링 성능을 향상시킬 수 있습니다.
