비자성 드릴 칼라 6.500” NC50 플렉시 칼라

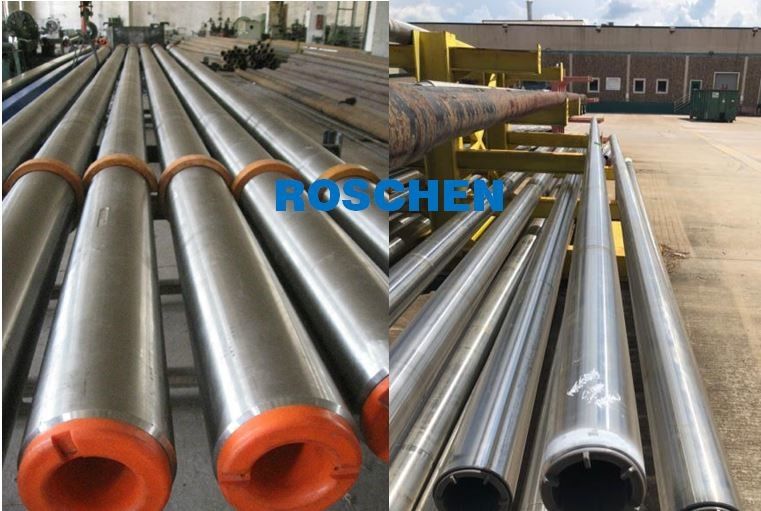

비자성 드릴 칼라
Command Tubular의 비자성 드릴 칼라는 오스테나이트계 스테인리스강의 견고한 막대로 구성된 일체형 고하중 조인트입니다.당사의 비자성 드릴 칼라는 가공된 표면 마감 상태로 제공됩니다.
모든 비자성 칼라는 필요한 기계적 특성을 제공하기 위해 열간/냉간 가공됩니다.그런 다음 바를 트레패닝하고 핫스팟을 검사하고 가공합니다.내경의 적절한 압축 상태를 달성하기 위해 내경 처리가 전체 길이에 수행됩니다.
비자성 드릴 칼라 4.75” NC38 플렉시 칼라
| 사양 | ||
| 공칭 OD | 4 3/4"(4.75") | |
| 명목 ID | 2 11/16"(2.685") | |
| 재료 등급 | P530 | |
| 입자 크기 | 3-5 ASTM | |
| 투자율 | 1.001최대. | |
| 드리프트 크기 | 2 9/16"(2.5625") | |
| IPC | 없음 | |
| 화학적 특성 | 인 | <0.05% |
| 황 | <0.03% | |
| 관절당 평균 무게 | ||
| 제조 기준 | API 사양7-1 | |
| 드릴 칼라 용량 | ||
| 인장 강도 | 130.5 세종학당 | |
| 120 세종학당 최소 | ||
| 항복 강도 | 121.4 세종학당 | |
| 110 세종학당 최소 | ||
| 충격 강도 | 171IB/피트 | |
| 샤르피 V 노치 | ||
| 경도(브리넬) | 311-321 BHN | |
| 도구 조인트/연결 사양 | |||
| 연결 | NC38 | ||
| 외경 | 4 3/4"(4.75") | ID | 2 11/16"(2.6875") |
| 조정된 무게 | 평균 길이 | 31.00피트 | |
| 인장 강도 | 587300Ibs | 비틀림 강도 | 18100Ib/ft |
| 권장 메이크업 토크 | 9700Ib/ft | 최대 구성 토크 | |
| 연장 | 18% | 유체 변위 | |
| 유체 용량 | 0.360갤런/피트 | 엘리베이터 휴게소 | 해당 없음 |
| 슬립 리세스 | 해당 없음 | 검사 기준 | NS-2 |
비자성 드릴 칼라 6.500” NC50 플렉시 칼라
| 사양 | ||
| 공칭 OD | 6 1/2"(6.5") | |
| 명목 ID | 3 1/4"(3.25") | |
| 재료 등급 | P530 | |
| 입자 크기 | 1-2 ASTM | |
| 투자율 | 1.001최대. | |
| 드리프트 크기 | 3 1/8"(3.125") | |
| IPC | 없음 | |
| 화학적 특성 | 인 | <0.05% |
| 황 | <0.03% | |
| 관절당 평균 무게 | ||
| 제조 기준 | API 사양7-1 | |
| 드릴 칼라 용량 | ||
| 인장 강도 | 128.1 세종학당 | |
| 120 세종학당 최소 | ||
| 항복 강도 | 119.2 세종학당 | |
| 110 세종학당 최소 | ||
| 충격 강도 | 181Ib/ft | |
| 샤르피 V 노치 | ||
| 경도(브리넬) | 296-303 BHN | |
| 도구 조인트/연결 사양 | |||
| 연결 | NC50 | ||
| 외경 | 6 1/2"(6.5") | ID | 3 1/4"(3.25") |
| 조정된 무게 | 평균 길이 | 31.00피트 | |
| 인장 강도 | 560,800Ibs | 비틀림 강도 | 71,240Ib/ft |
| 권장 메이크업 토크 | 26700Ib/ft | 최대 구성 토크 | |
| 연장 | 18% | 유체 변위 | |
| 유체 용량 | 0.698갤런/피트 | 엘리베이터 휴게소 | 해당 없음 |
| 슬립 리세스 | 해당 없음 | 검사 기준 | NS-2 |
비자성 드릴 칼라 6.750” NC50 플렉시 칼라
| 사양 | ||
| 공칭 OD | 6 3/4"(6.75") | |
| 명목 ID | 3 1/4"(3.25") | |
| 재료 등급 | P530 | |
| 입자 크기 | 2-4 ASTM | |
| 투자율 | 1.001최대. | |
| 드리프트 크기 | 3 1/8"(3.125") | |
| IPC | 없음 | |
| 화학적 특성 | 인 | <0.05% |
| 황 | <0.03% | |
| 관절당 평균 무게 | ||
| 제조 기준 | API 사양7-1 | |
| 드릴 칼라 용량 | ||
| 인장 강도 | 132.9 세종학당 | |
| 120 세종학당 최소 | ||
| 항복 강도 | 123.7 세종학당 | |
| 110 세종학당 최소 | ||
| 충격 강도 | 170Ib/ft | |
| 샤르피 V 노치 | ||
| 경도(브리넬) | 306-316 BHN | |
| 도구 조인트/연결 사양 | |||
| 연결 | NC50 | ||
| 외경 | 6 3/4"(6.75") | ID | 3 1/4"(3.25") |
| 조정된 무게 | 평균 길이 | 31.00피트 | |
| 권장 메이크업 토크 | 최대 구성 토크 | ||
| 연장 | 18% | 유체 변위 | |
| 유체 용량 | 엘리베이터 휴게소 | 해당 없음 | |
| 슬립 리세스 | 해당 없음 | 검사 기준 | NS-2 |
비자성 드릴 칼라 8.000” 6-5/8” REG FLEXI 칼라
| 사양 | ||
| 공칭 OD | 8"(8") | |
| 명목 ID | 3 1/2"(3.5") | |
| 재료 등급 | P530 | |
| 입자 크기 | 3-4 ASTM | |
| 투자율 | 1.001최대. | |
| 드리프트 크기 | 3 3/8"(3.325") | |
| IPC | 없음 | |
| 화학적 특성 | 인 | <0.05% |
| 황 | <0.03% | |
| 관절당 평균 무게 | ||
| 제조 기준 | API 사양7-1 | |
| 드릴 칼라 용량 | ||
| 인장 강도 | 130.5 세종학당 | |
| 120 세종학당 최소 | ||
| 항복 강도 | 120.5 세종학당 | |
| 100 세종학당 최소 | ||
| 충격 강도 | 146Ib/ft | |
| 샤르피 V 노치 | ||
| 경도(브리넬) | 298-302 BHN | |
| 도구 조인트/연결 사양 | |||
| 연결 | 6 5/8" REG | ||
| 외경 | 8"(8") | ID | 3 1/2"(3.5") |
| 조정된 무게 | 평균 길이 | 31.00피트 | |
| 권장 메이크업 토크 | 최대 구성 토크 | ||
| 연장 | 20% | 유체 변위 | |
| 유체 용량 | 엘리베이터 휴게소 | 해당 없음 | |
| 슬립 리세스 | 해당 없음 | 검사 기준 | NS-2 |
비자성 드릴 칼라 8.250” 6-5/8” REG FLEXI 칼라
| 사양 | ||
| 공칭 OD | 8 1/4"(8.25") | |
| 명목 ID | 3 1/2"(3.5") | |
| 재료 등급 | P530 | |
| 입자 크기 | ASTM | |
| 투자율 | 1.001최대. | |
| 드리프트 크기 | 3 3/8"(3.325") | |
| IPC | 없음 | |
| 화학적 특성 | 인 | <0.05% |
| 황 | <0.03% | |
| 관절당 평균 무게 | ||
| 제조 기준 | API 사양7-1 | |
| 드릴 칼라 용량 | ||
| 인장 강도 | 최소 110,000psi | |
| 758Mpa 분 | ||
| 항복 강도 | 최소 100,000psi | |
| 689Mpa 분 | ||
| 충격 강도 | 60J ft/Ibs 이상 | |
| 경도(브리넬) | 최소 285BHN | |
| 도구 조인트/연결 사양 | |||
| 연결 | 6 5/8" REG | ||
| 외경 | 8 1/4"(8.25") | ID | 3 1/2"(3.5") |
| 조정된 무게 | 평균 길이 | 31.00피트 | |
| 권장 메이크업 토크 | 최대 구성 토크 | ||
| 연장 | 20% | 유체 변위 | |
| 유체 용량 | 엘리베이터 휴게소 | 해당 없음 | |
| 슬립 리세스 | 해당 없음 | 검사 기준 | NS-2 |
드릴 칼라
Command Tubular의 드릴 칼라는 수정된 AISI 4145H 크롬 몰리브덴 합금강으로 만들어집니다.이 드릴 칼라 바는 API 사양 7-1에 지정된 기계적 특성을 얻기 위해 전체 길이 열처리 및 수냉식 처리됩니다.
전체 기계 및 화학 공장 테스트 인증은 모든 드릴 칼라와 함께 제공됩니다.이러한 밀 테스트 인증은 285 ~ 341BHN의 경도 범위와 표면 아래 1인치, 실온에서 40ft-lbs의 충격 값을 보장합니다.
모든 드릴 칼라 바는 구멍을 뚫은 다음 API 사양으로 이동하여 공차 내경을 보장합니다.드릴 칼라는 가공되거나 거칠게 벗겨진 외부 표면과 함께 제공됩니다.
