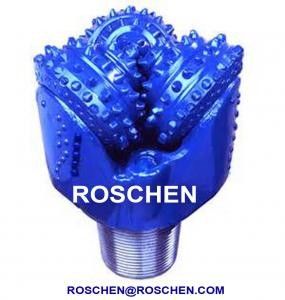

트리콘 착암기는 구멍을 뚫어 우물을 위해 9 7/8을 억제합니다 "
착정기는 구멍을 그라운드 워터, 소금물, 천연가스와 같은 천연 자원의 채굴을 위한 땅 또는 표면부터 표면하 저수지까지 유체의 주입을 위한 또는 표면하 형성 평가 또는 모니터링을 위한, 석유에 뚫는 과정입니다. 지하인 (예를 들면 금광석을 찾아서) 자료의 자연의 조사를 위해 구멍을 뚫는 것 가장 잘 깊은 구멍 천공으로 묘사됩니다.
수직볼반 비트
가장 이른 우물은 우물이었습니다, 쉘로우 피트가 지하 수면이 보통 석공술 또는 목조벽이 붕괴를 방지하기 위해 내부를 정렬시키면서, 표면에 접근한 지역을 수작업으로 팠습니다. 현대 시추기술은 긴 드릴 샤프트, 발굴작업에 의해 생산될 수 있는 것보다 매우 좁고 깊은 제작 구멍을 이용합니다.
착정기는 손으로 또는 기계적으로 행해질 수 있고 필요 장비의 자연이 극단적으로 단순하고 값이 싼 것으로부터 매우 세련된 것에 다릅니다.
운영된 압력 드릴링 (MPD)는 "더 정확히 유정 전체에 걸쳐 고리 모양 압력 프로파일을 제어하는데 사용된 적응할 수 있는 드릴링 공정"으로서 시추계약자들 (IADC)의 국제 협회에 의해 규정됩니다 MPD의 목표는 "하향식 압력 분위기 제한을 확인하고 따라서 고리 모양 유압력 프로필을 관리하는 것 " 입니다
| 트리콘 롤 비트 품질 규격 : | |
| 모델 | 우물을 위한 주조형비트 트리콘, 우물을 위한 TCI 약간 트리콘 |
| IADC는 코드화됩니다 | 116 117 126 127 136 137 216 217 226 316 317 326 327 336 337 115 125 135 215 225 235 315 325 335 114 124 214 314 111 121 131 346 347 |
| 417 427 437 517 527 537 617 627 637 737 837 832 415 425 435 445 525 625 635 416 427 436 446 447 516 526 537 547 516 536 535 | |
| 베어링 유형 | Ｈ--마찰 베어링 ; Ｇ--롤러베어링 ; Ｆ--플로팅 베어링 |
| 압인식 | HJ (금속 봉인한 저널 베어링) |
| HA (충돌 봉인한 저널 베어링) 공랭식의 베어링 유형 | |
| 사이즈 | 2 7/8에서 개공구 비트 동안 26 큰 크기까지, 리머는 물었습니다 |
| 재료 | 합금 강, 텅스텐 카바이드 삽입 |
| 가외 기능 | 1) Y-원추형 이 2) 십자형정 머리 이 3) Ｋ 넓은 이 4) Ｇ 가그 보호 |
| 적용 가능한 형성 | 매우 부드럽고 부드럽, 중간 소프트, 열심히, 중경질, 고경질 형성 |
| 애플리케이션 | 석유 & 가스, 우물, 광업과 건축 산업, 유전, 건설, 지열이, 지향성인 천공과 지하 재단 작업. |
| 아니오. | 트리콘 돌 비트 크기 | API 스레드 REG.PIN | |
| 에 | 밀리미터 | ||
| 1 | 3 3/4 | 95.3 | 2 3/8 |
| 2 | 3 7/8 | 98.4 | 2 3/8 |
| 3 | 4 1/8 | 104.8 | 2 3/8 |
| 4 | 4 1/4 | 108 | 2 3/8 |
| 5 | 4 1/2 | 114.3 | 2 3/8 |
| 6 | 4 5/8 | 117.5 | 2 7/8 |
| 7 | 4 3/4 | 120.7 | 2 7/8 |
| 8 | 4 7/8 | 123.8 | 2 7/8 |
| 9 | 5 1/2 | 139.7 | 3 1/2 |
| 10 | 5 5/8 | 142.9 | 3 1/2 |
| 11 | 5 2/3 | 143.9 | 3 1/2 |
| 12 | 4 3/4 | 146.1 | 3 1/2 |
| 13 | 5 7/8 | 149.2 | 3 1/2 |
| 14 | 6 | 152.4 | 3 1/2 |
| 15 | 6 1/8 | 155.6 | 3 1/2 |
| 16 | 6 1/4 | 158.8 | 3 1/2 |
| 17 | 6 1/2 | 165.1 | 3 1/2 |
| 18 | 6 5/8 | 168.3 | 3 1/2 |
| 19 | 6 3/4 | 171.5 | 3 1/2 |
| 20 | 7 1/2 | 190.5 | 4 1/2 |
| 21 | 7 5/8 | 193.7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | 212.7 | 4 1/2 |
| 24 | 8 1/2 | 215.9 | 4 1/2 |
| 25 | 8 5/8 | 219.1 | 4 1/2 |
| 26 | 8 3/4 | 222.3 | 4 1/2 |
| 27 | 9 1/2 | 241.3 | 6 5/8 |
| 28 | 9 5/8 | 244.5 | 6 5/8 |
| 29 | 9 7/8 | 250.8 | 6 5/8 |
| 30 | 10 1/2 | 266.7 | 6 5/8 |
| 31 | 10 5/8 | 269.9 | 6 5/8 |
| 32 | 11 | 279.4 | 6 5/8 |
| 33 | 11 5/8 | 295.3 | 6 5/8 |
| 34 | 12 | 304.8 | 6 5/8 |
| 35 | 12 1/4 | 311.2 | 6 5/8 |
| 36 | 12 5/16 | 312.7 | 6 5/8 |
| 37 | 13 3/8 | 314.3 | 6 5/8 |
| 38 | 12 7/16 | 315.9 | 6 5/8 |
| 39 | 12 5/8 | 320.7 | 6 5/8 |
| 40 | 13 1/8 | 333.4 | 6 5/8 |
| 41 | 13 1/2 | 342.9 | 6 5/8 |
| 42 | 13 5/8 | 346.1 | 6 5/8 |
| 43 | 13 3/4 | 349.3 | 6 5/8 |
| 44 | 14 1/2 | 368.3 | 7 5/8 |
| 45 | 14 3/4 | 374.7 | 7 5/8 |
| 46 | 15 1/2 | 393.7 | 7 5/8 |
| 47 | 16 | 406.4 | 7 5/8 |
| 48 | 17 1/2 | 444.5 | 7 5/8 |
| 49 | 18 7/8 | 479.4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558.8 | 7 5/8 |
| 52 | 24 | 609.6 | 7 5/8 |
| 53 | 26 | 660.4 | 7 5/8 |
| 54 | 28 | 711.2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
트라이콘 비트의 암석풍화 메커니즘
1. 충격 파쇄
원추형드릴이 웰의 바닥에 일하고 있을 때, 비트의 종 진동에 의한 락 위의 이의 영향은 롤러 비트의 락을 깨기 위한 주요 방법입니다. 드릴 비트가 회전할 때, 이는 어떤 속도에 있는 락으로 가압됩니다. 이 압도적 방법은 파쇄 시험에 정압과 유사합니다. 락으로의 이의 레코드는 충분한 특정 압력과 접촉률을 요구합니다. 그러므로, 락 위의 롤러 비트의 이의 축상의 부하는 정압과 충격 하중을 포함합니다. 드릴 비트에 적용된 드릴링 압력은 정적 압력 부분입니다 ; 충격 하중은 웰의 바닥이 회전할 때 드릴 비트까지 발생되고, 드릴 비트 훈련 스트링 시스템이 끊임없이 압축되도록고 스트레치트,와 더 낮은 드릴 스트링이 순환의 탄성 변형 에너지를 전하고에게 콘에 의해 제조하, 이것이 드릴 비트가 락을 깰 때 이에서의 암석 충격압을 얻는 자원입니다. 형성에 드릴 비트에서의 암석 충격압을 증가시키는 것 깨진 돌의 효율을 높일 수 있습니다.
2. 미끄러져 움직이는 전단기
더 높은 가소성과 락에서 최저 록 위의 치아의 영향뿐만 아니라 그것은 또한 치아가 현장에서 어떤 미끄럼 효과를 가지도록 요구하여서, 치아가 락 분쇄 효과를 확대하기 위해 락을 줄입니다. 부드러운 형성을 팔 때 그것은 중요합니다. 콘이 잘 회전시킬 때 하락을 야기시키기 위한 방법은 수퍼 톱, 합성물 콘과 이동 주축입니다.
(1) 수퍼 톱. 수퍼 톱은 콘의 콘 상부가 드릴 비트의 중앙선을 초과하는 것을 의미합니다. 콘의 상부부터 중앙선까지 거리는 최고 머리로 불립니다. 크게 수퍼 톱 거리, 슬라이딩의 크게 양. 수퍼 톱은 슬라이딩을 접선 방향에서 생성시키고 콘 이 각각 벨소리 위의 이와 이 사이의 락이 줄여집니다.
(2) 복체 추. 합성물 콘은 콘이 접선 방향에서 무심결에 잘못을 범하게 하고 수퍼 톱에서와 같은, 콘 이 각각 벨소리 위의 이와 이 사이의 락이 줄여집니다.
(3) 변하기 쉬운 주축. 콘의 주축이 인 샤프트 수단을 이동시키는 것 비트의 주축과 관련하여 거리를 번역했습니다. 이 거리는 변하기 쉬운 차축 거리로 불립니다. 만약 변하기 쉬운 차축 거리가 더 크게 있다면, 콘의 슬라이딩의 양이 더 크게 있고 시어링 효과가 더 크게 있습니다. 이동성 샤프트는 이가 축방향으로 미끄러지게 하고 콘 위의 링기어 사이의 락이 줄여집니다.
3. 이 자체의 전단 작용
이빨이 (압력을 꿰뚫어) 축압의 작용에서 락 안으로 먹게 될 때, 이빨의 웨지 표면은 그것과 접해서 수평선상 합성 힘을 락에서 생산하고 락이 이빨과 함께, 전단 평면을 따라 연성파면을 겪습니다. 락 위의 이 자체의 시어링 효과인 깨진 돌을 제거하기 위해 움직이세요.
