빠르고 효율적으로 암석 샘플을 수집하는 데 사용되는 회전 드릴링 역순환 망치
역순환 해머 소개
역순환 성능 툴링
역순환(RC) 드릴링은 대형 로터리 드릴과 공기 압축기를 사용하여 암석 샘플을 빠르고 효율적으로 수집하는 데 사용됩니다.RC 드릴링은 침투율이 높고 미터당 비용이 낮아 탐사 프로젝트의 초기 단계에서 광물 샘플을 얻는 데 이상적입니다.
역순환 드릴링
역순환(RC) 드릴링은 일반적으로 공압식 왕복 해머와 같은 절단 도구가 있는 이중벽 드릴 로드를 사용하여 암석에 보어 구멍을 만들고 구멍 바닥에서 암석 조각과 절단물을 회수합니다.역방향 순환은 내부 튜브와 외부 튜브 사이의 환형에 있는 로드 아래로 공기를 불어내어 내부 튜브를 표면으로 이동하는 절단물에 양력을 생성하는 차압을 유발함으로써 이루어집니다.RC 드릴링은 광물 샘플을 수집하는 빠르고 경제적인 수단으로 입증되었으며 1960년대 독일에서 도입된 이후 인기가 높아졌습니다.
스위블
순수한 RC 드릴링 또는 기존의 Down The Hole(DTH) 방법에 사용되는 Roschen 스위블은 기존의 상단 및 하단 스위블 작업에 대한 비용 효율적인 대안입니다.한 세트의 연결만으로 추가 안전 이점을 제공하고 유지 관리 요구 사항을 낮춥니다.
RC 드릴 스트링
RC 드릴 스트링은 보어 홀 바닥에 있는 절삭 공구에 고압 및 대용량 공기를 전달하도록 설계되었습니다.드릴 리그가 선택되면 서브 및 어댑터를 사용하여 사용된 도구의 선택에 따라 다양한 조합으로 드릴 스트링을 드릴 헤드에 연결할 수 있습니다.
역순환 해머 특징:
반전 순환 드릴링 막대
Roschen은 모든 시스템과의 완벽한 호환성을 위해 Faber, Matrix, Metzke 및 Remet 유형 스레드가 있는 드릴 로드를 제공합니다.당사의 견고한 드릴 파이프는 내부 튜브 칼라에서 외부 튜브까지 360° 접촉을 제공하고 현장에서 쉽게 교체할 수 있도록 설계되어 비용이 많이 드는 가동 중지 시간을 최소화합니다.
페이버
Faber 유형 스레드는 역순환 드릴링에 사용되는 인정된 표준 스레드 중 하나입니다.Roschen Faber 유형 드릴 파이프는 우수한 손상 저항을 위한 열처리 핀이 있는 고급 합금 공구 조인트, 긴 수명과 조립 용이성을 위한 고강도 정밀 중간 몸체 및 현장 교체 가능한 내부 튜브 어셈블리를 특징으로 합니다.Faber 유형 스레드는 인치당 4개의 스레드 디자인을 사용합니다.
행렬
매트릭스 유형 스레드는 RC 드릴링에서 인정되는 또 다른 표준입니다.Roschen 매트릭스 유형의 드릴 파이프는 우수한 손상 저항을 위한 열처리 핀이 있는 고급 합금 공구 조인트, 긴 수명과 조립 용이성을 위한 고강도 정밀 중간 몸체를 특징으로 합니다.매트릭스형 로드에서 내부 튜브는 고무 스태빌라이저로 고정하거나 강철 스태빌라이저로 현장에서 교체할 수 있습니다.매트릭스형 RC 파이프는 내부 튜브 어셈블리의 핀 부분에 O링을 밀봉하여 최적의 내부 튜브 밀봉 및 공기 흐름을 제공합니다.매트릭스형 스레드는 더 거칠고 내구성이 더 뛰어난 인치당 3개의 스레드 디자인을 사용합니다.
메츠케
Metzke 유형 나사산은 역순환 드릴링에 사용되는 인정된 표준 나사산 중 하나입니다.Roschen Metzke 유형의 드릴 파이프는 우수한 손상 저항을 위한 열처리 핀이 있는 고급 합금 공구 조인트, 긴 수명과 조립 용이성을 위한 고강도 정밀 중간체, 360도 회전을 제공하는 특수 조인트가 있는 현장 교체 가능한 내부 튜브 어셈블리를 특징으로 합니다. 최소한의 흐름 제한으로 안정화.Metzke 유형 나사산은 인치당 4개의 나사산 설계와 보다 견고한 90° 공구 조인트 결합 표면을 사용합니다.
리멧
Remet 유형 스레드는 RC 드릴링에서 인정되는 또 다른 표준입니다.Roschen Remet 유형 드릴 파이프는 우수한 손상 저항을 위한 열처리 핀이 있는 고급 합금 공구 조인트, 긴 수명과 조립 용이성을 위한 고강도 정밀 중간체, 특수 조인트가 있는 현장 교체 가능한 내부 튜브 어셈블리가 360도 안정화를 제공합니다. 최소한의 흐름 제한으로.Remet형 RC 파이프는 내부 튜브 어셈블리의 핀 부분에 밀봉 O-링이 있어 최적의 내부 튜브 밀봉 및 공기 흐름을 제공합니다.Remet 유형 스레드는 더 거칠고 내구성이 더 뛰어난 인치당 3개의 스레드 디자인을 사용합니다.
역순환 해머 매개변수
| ROSCHEN RC 해머 사양 | |||||||||
| 망치 크기 | 망치 | 비트 섕크 | 로스첸 코드 | 구멍 범위(mm) | 외경(mm) | 길이(비트 제외) mm | 무게(NW) 킬로그램 | 연결 스레드 | 일의 압박감 |
| 삼" | RE531 | RE531 | 로스 RC 30 | 84-100 | 81 | 1069 | 29 | 3" 리멧 | 1.0-3.0Mpa |
| 삼" | RE035 | RE035 | 로스 RC 35 | 84-105 | 85 | 1075 | 35 | 3" 리멧 | 1.0-3.0Mpa |
| 4 1/2" | RE004 | RE004 | 로스 RC40 | 111-127 | 107 | 1252년 | 52 | 3.5"-4" 레메트 4" 메츠케 | 1.0-3.0Mpa |
| 4 1/2" | RE540 | RE540 | 로스 RC45 | 111-127 | 107 | 1252년 | 52 | 3.5"-4" 레메트 4" 메츠케 | 1.0-3.0Mpa |
| 5" | RE040 | RE040 | 로스 RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" 레메트 4" 메츠케 | 1.0-3.0Mpa |
| 5" | RE542 | RE542 | 로스 RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" 레메트 4" 메츠케 | 1.0-3.0Mpa |
| 5" | RE543 | RE543 | 로스 RC 50 | 120-135 | 116 | 1191 | 62 | 3.5"-4" 레메트 4" 메츠케 | 1.0-3.0Mpa |
| 5" | RE545 | RE545 | 로스 RC 50 | 122-135 | 117.5 | 1261 | 65 | 4"-4.5" 레메트 4"-4.5" 메츠케 | 1.5-3.5Mpa |
| 5 1/2" | RE547 | RE547 | 로스 RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5" 레멧 4.5" 메츠케 | 1.5-3.5Mpa |
| 5 1/2" | RE052 | RE052 | 로스 RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5" 레멧 4.5" 메츠케 | 1.5-3.5Mpa |
| 5 3/4" | RE054 | RE054 | 로스 RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5" 레멧 4.5" 메츠케 | 1.5-3.5Mpa |
| 5 3/4" | RE140 | RE140 | 로스 RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5" 레멧 4.5" 메츠케 | 1.5-3.5Mpa |
| 5" | PR40 | PR40 | 로스 RC 50 | 124-142 | 120.5 | 1362년 | 80.5 | 3.5"-4.5" 리메트 3.5"-4.5" 메츠케 | 1.5-3.5Mpa |
| 5 1/2" | PR52 | PR52 | 로스 RC 55 | 126-142 | 121 | 1227년 | 68.5 | 4"-4.5" 레메트 4"-4.5" 메츠케 | 1.5-3.5Mpa |
| 5 1/2" | PR52R | PR52/PR52R | 로스 RC 55 | 130-146 | 124 | 1225년 | 65 | 4"-4.5" 레메트 4"-4.5" 메츠케 | 1.5-3.5Mpa |

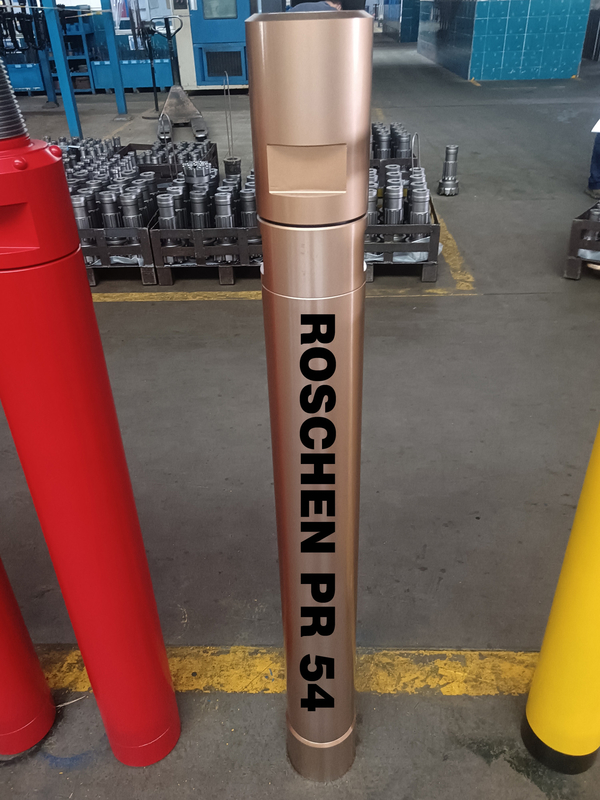

| 5 1/2" | PR54 | PR54 | 로스 RC 55 | 135-150 | 130 | 1294년 | 84.5 | 4.5" 레멧 4.5" 메츠케 | 1.5-3.5Mpa |
| 6" | MX5456 | MX5456 | 로스 RC 60 | 136-150 | 132 | 1362년 | 90 | 4.5" 레멧 4.5" 메츠케 | 1.5-3.5Mpa |
| 6"~6 1/2" | RC62/RC62R | RC62/RC62R | 로스 RC 65 | 152-190 | 146 | 1320년 | 110 | 요청으로 | 1.5-3.5Mpa |
| 8" | RC82/RC82R | RC82/RC82R | 로스 RC 80 | 190-250 | 180 | 1395년 | 185 | 요청으로 | 1.5-3.5Mpa |
| 10" | RC100/RC100R | RC100/RC100R | 로스 RC 100 | 250-370 | 240 | 1528년 | 328 | 요청으로 | 1.5-3.5Mpa |
| 메모: | |||||||||
| Metzke, Remet 스레드를 사용할 수 있습니다! | |||||||||
| 요청에 따라 RC 해머의 모든 특수 유형 섕크를 사용할 수 있습니다. | |||||||||
