리버스 서큐레이션 (RC)가 장비를 꿰뚫습니다
왜 필요 리버스 서큘레이션 드릴링 이?
. 드릴 사이의 환형 영역이 배관한 직경 >250mm의 더 홀을 뚫고 안쪽일 때 땅속으로 낸 구멍의 표면은 매우 큽니다.
. 직접순환 드릴 방식을 이용하면, 그것은 구멍에서 아래에 대한 충분한 빨개지는 고속에게 모든 절단을 가져다 주기 위해 높은 공기 흐름 (심지어 2일부터 3일까지 압축기)과 매우 강력한 압축기를 필요로 합니다.
. 그렇지 않았다면, 절단은 더 홀에 머무를 것이고, 드릴링을 붙였습니다. 그러므로 그것은 구멍을 뚫는 홀을 매우 비싸게 할 수 있습니다. 이 경우에, 리버스 서큘레이션 드릴링 (RC 드릴링)은 더 좋은 선정일 것입니다.
로천 DTH 리버스 서큐레이션 원리 :
. 그것은 DTH 직접순환 드릴 방식으로부터 정반대입니다.
. 공기는 외부 파이프와 내부 파이프 사이의 환형 영역을 통해 치고 내부 파이프의 지역을 통한 구멍에서 절단을 꺼내러 갑니다.
. 공기를 위한 더 작은 환형 영역과 내부 파이프 지역 때문에 관통하시오 그러면 그것은 매우 낮은 공기와 높은 빨개지는 고속이 압축기에서 흘러나오게 할 수 있습니다.
. 이런 방식으로, 그것은 구멍을 뚫기 위한 비용을 절감할 수 있습니다
비교된 리버스 서큐레이션의 예와 DTH 직접순환 방법 :
1. 지나서 DC 드릴링 :
2. 구멍 치수 : 300 밀리미터
3. 드릴 파이프 Dia. 114 밀리미터
4. 파이프와 벽 사이의 환형 영역 : 0.06 m2
5. 요구된 빨개지는 속도 : 20 초당 미터
6. 요구된 공기 흐름 : 72 m3/min.
7. 결론 : 그것은 36 m3/min 공기 흐름으로 2 공기 압축기와 각각을 필요로 합니다
8. RC 드릴링에 의해
9. 구멍 치수 : 300 밀리미터
10. 듀얼 드릴 파이프 외부 Dia. 114 밀리미터
11. 듀얼 드릴 배관내경 : 60 밀리미터
12. 내부 사이에 그리고 이중 관체의 벽 바깥쪽에 환형 영역 : 0.00324 m2
13. 요구된 빨개지는 속도 : 20 초당 미터
14. 요구된 빨개지는 속도 : 20 초당 미터
15. 요구된 공기 흐름 : 4 m3/min
. 결론 : 흘러나오는 것은 충분한 것이 단지 4 m3/min 공기와 1 공기 압축기가 필요합니다
. 위에서 말한 계산으로부터, 우리는 그것을 꿰뚫는 RC에 의한 그것이 매우 낮은 공기 흐름을 필요로 하고, 압축기를 위한 비용을 절감할 수 있는지 볼 수 있습니다. 이것은 리버스 서큐레이션이 왜 산업을 넓게 구멍을 뚫어 땅속으로 낸 구멍에서 사용되는지 이유입니다

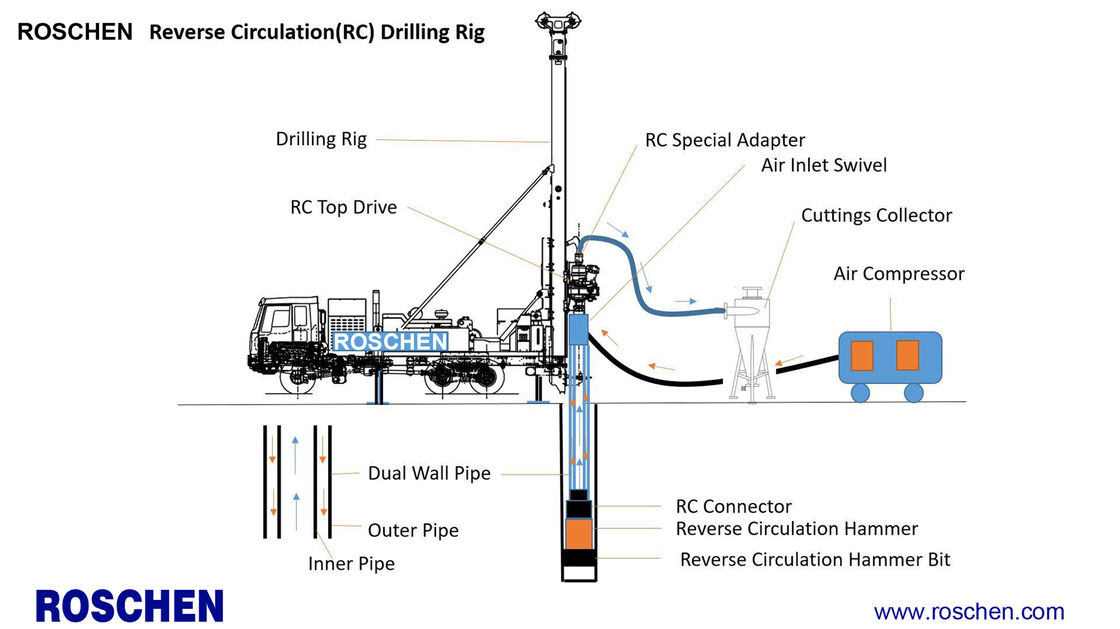

로천은 리버스 서큐레이션 부속물을 꿰뚫습니다 :
. RC 굴착 장치
. 공기 압축기
. 공기 흡입구 회전
. 듀얼 벽 체관
. 특별한 RC 연결기
. RC는 칩니다
. RC 해머 비트
. 수집기를 줄이기
