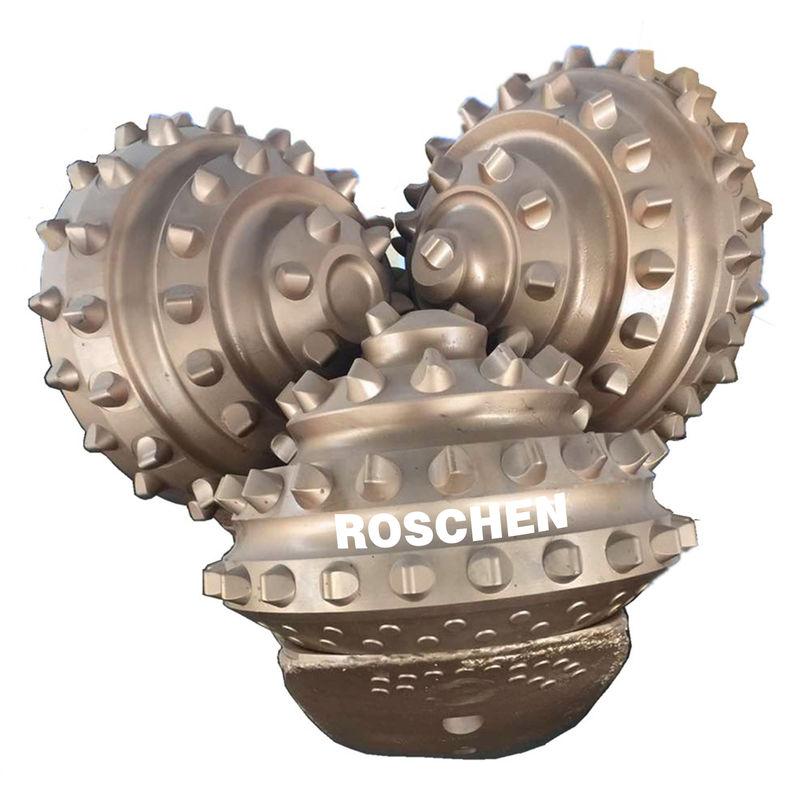

3구륜비트 9 7/8 인치 트리콘 롤러 록 드릴 비트는 코델코 마이닝 드릴링을 위한 SECOROC COP44 DTH 망치를 사용했습니다
3구륜비트 포함되어 있는 철강은 (또한 후라이스이발로서 언급되) 비트와 텅스텐 카바이드 삽입 (TCI) 비트를 맞물립니다, TCI 비트가 강철 톱니 것 보다 훨씬 더 오래가지만, 더 높은 제조 원가를 옮깁니다. 둘다 3구륜비트의 이러한 2 그룹은 이용 가능합니다
(1) 열린 베어링 또는 밀폐형 베어링
(2) 롤러베어링 또는 마찰 베어링 (저널 베어링)
(3) 보호받은 계기 또는 보호받은 비계량기준, 기타 등등
트리콘 드릴 비트가 무엇을 위해 사용됩니까?
1. 부드러운 바위층을 위한 트리콘 드릴 비트
모래, 점토, 석회암 또는 셰일로 주로 구성되는 부드러운 바위층이 공장 톱니 비트로서 천공해서 이상적입니다. 연석 처리에서, 프로젝트와 다른 기간의 범위에 대해 의존할 때, 당신은 톱니 비트를 분쇄하는 태도를 밀봉하거나 열기로 선택할 수 있습니다. 밀폐형 베어링 트리콘 드릴 비트는 마지막으로 태도를 보호하기 위해 요구된 정확한 작업 때문에 더 오랫동안 그러나 종종 비용이 듭니다. 다른 한편으로는 열린 베어링 헤드들은 잘 보호받고 입혀지지 않지만, 제조하도록 값이 쌉니다. 보통 연석을 위해 설계된 트리콘 드릴 비트는 뻐드렁니, 치아 또는 끌 노브를 더 오랫동안 가지고 있습니다. 각각의 경우에, 구멍 간격은 크고 따라서 부드러운 트리콘 드릴 비트가 디자인에서 고려할 수 있습니다.
2. 매체 바위층을 위한 트리콘 드릴 비트
만약 당신이 방해석, 백운석, 단단한 석회암과 약간의 단단한 셰일을 꿰뚫고 싶으면, 당신이 매체 돌을 위해 트리콘 드릴 비트를 설계할 필요가 있습니다. 당신은 텅스텐 카바이드가 왜 드릴 비트를 트리콘에 쓸 이상적인 소재인지 더 잘 이해될 필요가 있을 수 있습니다. 특성을 이해하는 것은 유용합니다. 처음으로 1927년에 발견된 텅스텐 카바이드는 그것이 이로써 더 빠른 드릴링 속도를 달성하면서, 더 높은 속도에 견딜 수 있게 하는 매우 강하고 단단한 물질입니다. 게다가 트리콘 드릴 비트는 피해를 입힐 수 있는 약간 없이 많은 열을 흡수할 수 있습니다. 중간 정대의 피치는 훨씬 부드러운 드릴의 그것보다 작습니다. 게다가 비록 이가 형태의 비슷한 범위를 가질 수 있지만, 그들의 이는 덜 유명합니다.
3. 하드 락 형성을 위한 트리콘 드릴 비트
하드 락은 힘들고 마찰을 일으키기 쉽 록이 보통 단단한 셰일, 방해석, 이암, 황철광, 화강암과 규암을 포함합니다. 이 재료를 파는 어려움은 트리콘 드릴 비트를 거의 필수적이게 합니다. 그것을 매우 힘든 천공 조건에 견딜 수 있게 하면서, 버튼은 우수한 경도와 강도를 가지고 있습니다. 모든 트리콘 드릴 비트에서와 같은, 당신은 봉인하고 열린 베어링 사이에 선택할 수 있습니다. 대체 전에 그들을 더 사용에 적합하게 하면서, 밀폐형 베어링 드릴은 잘 마모방지 보호를 제공합니다. 종종 단단한 형성을 위해 설계된 드릴은 뻐드렁니를 더 거의 가지고 있습니다. 이는 짧고 단단합니다. 이것은 매우 연석과 비교하여 드릴링 속도를 감소시키지만, 그러나 하드 락을 꿰뚫고 있다면, 당신이 적은 선택권을 합니다.
| 트리콘 롤러 드릴 비트 상술 | ||
| 비트 직경 | API 핀 | |
| (조금씩 움직이세요) | (밀리미터) | |
| 3 7/8 ~5 1/4 | 98~134 | 2 3/8". 2 7/8" |
| 5 5/8 ~6 3/4 | 143~171 | 3 1/2" |
| 7 1/2 ~9 1/2 | 190.5~241 | 4 1/2" |
| 9 5/8 ~13 3/4 | 245~350 | 6 5/8" |
| 14 5/8 ~26 | 371~660.4 | 7 5/8" |
| IADC 코드 선택 목록 | |||
| IADC | WOB | RPM | 애플리케이션 |
| (KN/mm) | (r/min) | ||
| 111/114/115 | 0.3-0.75 | 200-80 | 점토, 이암, 분유와 같이, 낮은 압축 강도와 높은 훈련 능력과 매우 부드러운 형성 |
| 116/117 | 0.35-0.8 | 150-80 | 점토, 이암, 분유와 같이, 낮은 압축 강도와 높은 훈련 능력과 매우 부드러운 형성 |
| 121 | 0.3-0.85 | 200-80 | 이암, 석고, 소금, 부드러운 석회암과 같이, 낮은 압축 강도와 높은 훈련 능력과 부드러운 형성 |
| 124/125 | 180-60 | ||
| 131 | 0.3-0.95 | 180-80 | 낮은 압축 강도와 매체 형성에 부드럽게, 매체, 부드러운 쉐이크, 중간 소프트 석회암, 중간 소프트 사암, 매체와 같이 열심히 그리고 연마재와 형성은 사이에 끼웁니다 |
| 136/137 | 0.35-1.0 | 120-60 | |
| 211/241 | 0.3-0.95 | 180-80 | 높은 압축 강도와 중간 형성이 중간, 소프트 쉐이크, 경질 석고, 중간 소프트 석회암, 중간 소프트 사암, 부드러운 형성을 좋아하고와 함께 더 사이에 끼웁니다. |
| 216/217 | 0.4-1.0 | 100-60 | |
| 246/247 | 0.4-1.0 | 80-50 | 단단한 셰일, 석회암, 사암, 백운석과 같이, 높은 압축 강도와 중경질 형성 |
| 321 | 0.4-1.0 | 150-70 | 마찰을 일으키기 쉽 셰일, 석회암과 같이, 중간 마찰을 일으키기 쉽 형성, 사암, 백운석, 경질 석고, 대리석 |
| 324 | 0.4-1.0 | 120-50 | |
| 437/447/435 | 0.35-0.9 | 240-70 | 낮은 압축 강도와 높은 훈련 능력과 바른 부드러운 형성이,와 같이 점토, 이암, 백악화합니다, 석고, 소금, 소프트 석회암 |
| 517/527/515 | 0.35-1.0 | 220-60 | 이암, 석고, 소금, 부드러운 석회암과 같이, 낮은 압축 강도와 높은 훈련 능력과 부드러운 형성 |
| 537/547/535 | 0.45-1.0 | 220-50 | 낮은 압축 강도와 매체 형성에 부드럽게, 매체, 부드러운 쉐이크, 중간 소프트 석회암, 중간 소프트 사암, 매체와 같이 열심히 그리고 연마재와 형성은 사이에 끼웁니다 |
| 617/615 | 0.45-1.1 | 200-50 | 단단한 셰일, 석회암, 사암, 백운석과 같이, 높은 압축 강도와 중경질 형성 |
| 637/635 | 0.5-1.1 | 180-40 | 석회암, 사암, 백운석, 경질 석고, 대리석과 같이, 높은 압축 강도와 단단한 형성 |
| 기록 : WOB와 RRPM의 위에서 말한 리미트츠는 동시에 사용되지 말아야 합니다 | |||
