산악 지역 드릴링을 위한 카민즈 엔진 피스톤 가지고 다닐 수 있는 꿰뚫는 장비
모형을 만드세요 : RSDX-2 완전 유압식 이동식 드릴 장비

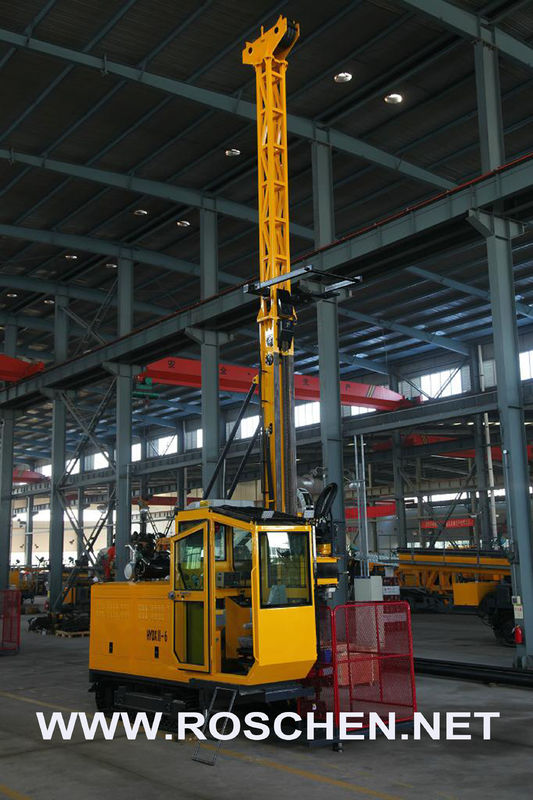

RSDX-2 수력 천공 장비
1. 일반적 개관
RSDX-2 완전 유압식 이동식 드릴 장비는 들어가기가 어려운 멀리 떨어진 지역에서 지질 탐사를 위해 설계된 일종의 빛 장비입니다. 이 가지고 다닐 수 있는 굴착 장비는 주로 와이어라인 코어링 기술과 다이아몬드 드릴링에 적합합니다. 장비는 디젤 파워 부대, 유압 시스템, 제어판, 철탑과 주요 윈치로 구성되고 RSDX-2 수력 천공 장비가 모든 그것의 표면 코어링 기능을 위해 완전히 수력 드리븐이라고 선 윈치, 드릴 헤드, 공급 시스템, 피트 클램프, 기타 등등에게 전송합니다. 가장 가까이 가기 어려운 분야에 교통을 용이하게 하면서, 분열 스타일 설계는 좋은 동화성과 분해성에서 장비를 만듭니다. 정확한 제어 시스템 외에 강한 구조는 높은 침투 금리와 우수한 신뢰성을 보증합니다.
2. 주요 기술적 특징 :
1. 완전 유압식과 드릴 헤드 모델. 드릴 헤드 회전은 4 유압펌프가 5 디젤 엔진에 의해 가동된 채로 실현됩니다 ; 이것은 또한 피딩하는 유압 실린더 시스템이 양쪽 더 높은 더 낮은 속도에서 그것의 전 행정 공급을 실현하게 합니다.
2. 좋은 디스만트라빌리티로. 가지고 다닐 수 있는 굴착 장비는 동력 장치, 작동유 탱크, 조작 플랫폼과 작동 메카니즘, 즉 드릴링 부분을 포함하여 디자인에서 핵분열 방식을 채택됩니다. 그래서 그들은 경량에 있고, 인력 또는 동물 힘에 의해 옮겨질 수 있습니다. 수력 굴착 장치는 적용되고 더 강한 적용성으로 45' -90'에 블랙홀의 드릴링을 위한 좁은 장소에서 실행될 수 있습니다.
3. 강한 기술 적용성. 전선 핵심 기술과 다이아몬드 드릴링 외에, 이 가지고 다닐 수 있는 굴착 장비는 강한 기술 적용성에 있습니다. RSDX-2 수력 천공 장비는 다른 어떤 수준의 드릴링과 피딩하는 요구조건에 적용할 수 있습니다.
3. 기술적 요구
| 모델 | RSDX-2 수력 천공 장비 | |
| 능력 (m)를 꿰뚫으세요 | BQ | 350 |
| NQ | 230 | |
| HQ | 120 | |
| 평가된 Power(KW)/ | R2V870 두 부분으로 된 실린더 공기 냉각 디젤 기관의 5개 세트 | 11/2,500 |
| 동적 시스템의 회전 속도 (분 Ｒ /) | 유차이 YC2108 디젤 엔진의 두 세트 | 33/2,400 |
| 일련의 쿠민스 4BTA3.9-C100 디젤 엔진 | 74/2,200 | |
| 단위낙차 | 토크 범위 (Nm) | 334-930 |
| 속도 범위 (rpm) | 0-900 | |
| 이송기구 | 유압원통 공급, 승강기 타격 (밀리미터) | 1700 |
| 리프팅 능력 (나트) | 50 | |
| 공급 능력 (나트) | 25 | |
| 주요 윈치 | 맥스. 리프팅 능력 (나트) | 18 |
| 기중속도 (m/min) | 84 | |
| 코일링 길이 (m) | 30 | |
| 와이어로프 (밀리미터)의 지름 | φ12 | |
| 로프 코어링 윈치 | 리프팅 능력 (나트) | 8.4 |
| 기중속도 (m/min) | 90-240 | |
| 코일링 길이 (m) | 500 | |
| 와이어로프 (밀리미터)의 지름 | φ6 | |
| BW-100A 감탕뽐프 | 차원 : L×W×H (밀리미터) | 3500×1500×1300 |
| 맥스. 체중의 부품 (배제된 동적 시스템) (킬로그램) | 100 | |
